超小型接近傳感器[放大器分離] GA-311/GH
實現高速反應和優異的施工性
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
實現高速反應和優異的施工性
|
![超小型接近傳感器[放大器分離] GA-311/GH](/uploads/2015/10/222248306431.gif)
 ※1
|
| ※1 | Recognition認證 |
|---|
特點
適用于高速檢測用途
實現高達3.3kHz的反應頻率。即使是高速移動的物體也能檢測。

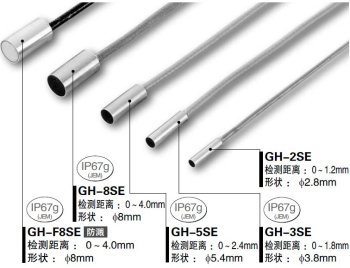

IP67g（JEM）的檢測頭品種繁多
|
有從超小型的φ2.8mm到防濺型一共5種。而且，由于是IP67g(JEM)的耐油型(GH-2SE除外)，因此在惡劣環境中也能放心使用。 |
|

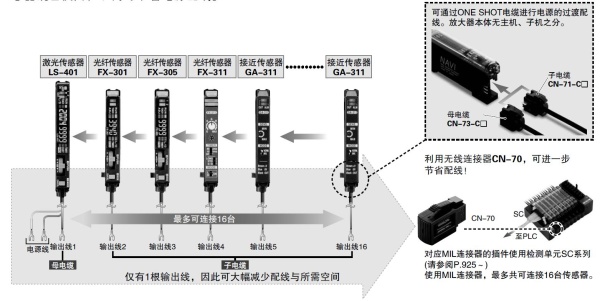

極佳的施工性·維護性
|
采用與光纖傳感器FX-300系列同樣的樣式。由于ONE SHOT電纜的形狀也相同，可將光纖傳感器與激光傳感器混合使用，從而可節省電源配線。

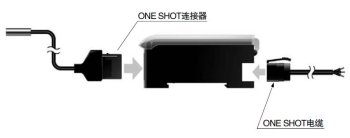

ONE SHOT連接節省工時
|
采用ONE SHOT連接器連接檢測頭和放大器。無需再像以前一樣用螺絲刀進行繁瑣的配線作業。 |
|

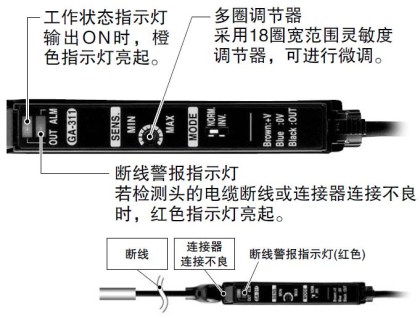

配備斷線警報指示燈·工作狀態指示燈
|
種類
檢測頭
| (注1)： |
穩定檢測范圍是指能滿足標準檢測物體各性能的檢測距離范圍。 最大工作距離是指使用標準檢測物體時的最大距離。(使用環境溫度：+20℃)在穩定檢測范圍內使用適用于精確檢測。 |
|---|
放大器
放大器放大器本體不附帶ONE SHOT電纜。 請務必另行購買ONE SHOT電纜。
| 種類 | 形狀 | 型號 | 輸出 |
|---|---|---|---|
| 連接器型 |
|
GA-311 | NPN開路集電極晶體管 |
單觸式電纜
放大器本體不附帶ONE SHOT電纜。 請務必另行購買ONE SHOT電纜
| (注): |
從2013年3月開始生產的產品，單觸式電纜的材質將更改為適應UL認證的材質(難燃性VW-1)。 ?導體公稱截面積：0.15mm2→0.2mm2 ?鎧裝外徑：?3.0mm→?3.3mm |
|---|
|
|
尾盤
放大器本體不附帶尾盤。 連接時請務必另行購買尾盤。
| 形狀 | 型號 | 內容 |
|---|---|---|
|
MS-DIN-E | 連接放大器或在DIN導軌上移動放大器時，請從兩端夾緊放大器，并將其固定。連接時請務必使用。 |
規格
檢測頭
| 種類 | 圓柱形 | |||||
|
防濺 型 |
||||||
| 型號 | GH-2SE | GH-3SE | GH-5SE | GH-8SE | GH-F8SE | |
| 組合放大器 | GA-311 | |||||
|
穩定檢測范圍 (注2) |
0?0.6mm | 0?0.8mm | 0?1.0mm | 0?2.0mm | ||
|
最大工作距離 (注2) |
1.2mm | 1.8mm | 2.4mm | 4.0mm | ||
| 標準檢測物體 | 鐵5×5×t1mm | 鐵10×10×t1mm | ||||
|
應差(滯后現象) (注3) |
0.07mm以下 | 0.05mm以下 | 0.04mm以下 | |||
|
重復精度 (注3) |
檢測軸軸向、與檢測軸呈垂直方向：1μm以下 | |||||
|
環 境 性 能 |
保護構造 | IP50(IEC) | IP67(IEC)、IP67G(注6)、防滲漏型(JIS) | |||
| 使用環境溫度 | -10?+60℃、存儲時：-20?+70℃ | |||||
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | |||||
| 耐振動 | 頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | |||||
| 耐沖擊 | 頻率500m/s2(約50G) X,Y和Z方向各5次 | |||||
| 溫度特性(注4) | ±7%以內 | ±5%以內 | ±4%以內 | |||
| 材質 |
外殼：SUS303 檢測部： PVC |
外殼：SUS303 檢測部：ABS |
外殼：SUS303 檢測部：PAR |
外殼：SUS303 檢測部：ABS |
外殼：SUS303 檢測部：氟化樹脂 |
|
| 電纜(注5) | 帶連接器耐油性高頻同軸型電纜，長3m |
帶連接器防濺電纜 (外殼：氟化樹脂)，長3m |
||||
| 重量 |
本體重量： 約15g、 包裝重量： 約30g |
本體重量：約35g、 包裝重量：約45g |
本體重量： 約40g、 包裝重量： 約55g |
本體重量： 約55g、 包裝重量： 約70g |
||
(注1)： 無指定時的測量條件為使用環境溫度＝+23℃。
(注2)： 穩定檢測范圍是指能滿足標準檢測物體各性能的檢測距離范圍。最大工作距離是指使用標準檢測物體時的最大距離(使用環境溫度：+20℃)。在穩定檢測范圍內使用適用于精確檢測。
(注3)： 應差與重復精度為穩定檢測范圍內的標準檢測物體的數據。
(注4)： 指在0～+55℃、+20℃時穩定檢測范圍內的工作距離變動。(檢測頭單體的數據。)
(注5)： 請勿變更檢測頭的電纜長度。
(注6)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。
放大器
| 型號 | GA-311 | |
| 組合放大器 | GH-口SE | |
| 電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | |
| 消耗電流 | 25mA以下 | |
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA(連接5臺以上時為50mA) ?外加電壓：30V DC以下(輸出-0V之間) ?剩余電壓：1V以下(流入電流為100mA時，連接5臺以上時為50mA) |
|
| 輸出動作 | 可用切換開關選擇接近時ON/離開時ON | |
| 短路保護 | 配備 | |
| 最大反應頻率 | 3.3kHz | |
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | |
| 斷線警報指示燈 | 紅色LED(檢測頭斷線時、接觸不良時亮起) | |
| 靈敏度調節器 | 配備18圈調節器 | |
|
環 境 性 能 |
使用環境溫度 |
-10?+60℃(4?7臺連接時：-10?+50℃、8?16臺連接時：-10?+45℃)(注意不可結露、結冰)、 存儲時：-20?+70℃ |
| 使用環境濕度 | 35?85%RH、存儲時：35?85%RH | |
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 | |
| 耐振動 | 頻率10?150Hz 雙振幅0.75mm X,Y和Z方向各2小時 | |
| 耐沖擊 | 頻率100m/s2(約10G) X,Y和Z方向各3次 | |
| 溫度特性(注2) | ±5%以內 | |
| 材質 | 外殼：耐熱ABS、外罩：聚碳酸酯 | |
| 連接方式 | 連接器連接(注3) | |
| 配線長度 | 0.3mm2以上的電纜全長可延長至100m(安裝5～8臺時：50m、安裝9～16臺時：20m) | |
| 重量 | 本體重量：約15g、包裝重量：約40g | |
(注1)： 無指定的測量條件為使用環境溫度＝+23℃。
(注2)： 指在0～+55℃、+20℃時穩定檢測范圍內的工作距離變動。(放大器單體的數據。)
(注3)： 不附帶ONE SHOT電纜。請務必另行購買ONE SHOT電纜。
母電纜(3芯)：CN-73-C1(電纜長1m)、CN-73-C2(電纜長2m)、CN-73-C5(電纜長5m)
子電纜(1芯)：CN-71-C1(電纜長1m)、CN-71-C2(電纜長2m)、CN-71-C5(電纜長5m)
尺寸圖
- 單位mm

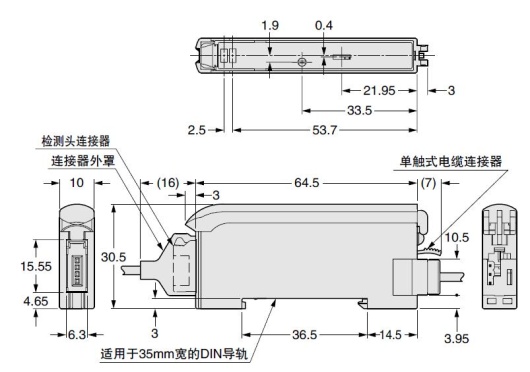

GA-311
|

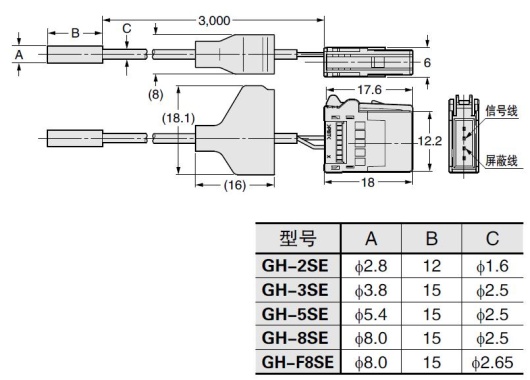

GH-2SE GH-3SE GH-5SE
GH-8SE GH-F8SE
|

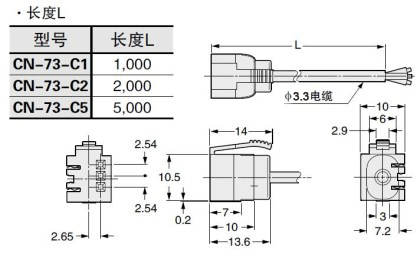

CN-73-C1 CN-73-C2
CN-73-C5
|

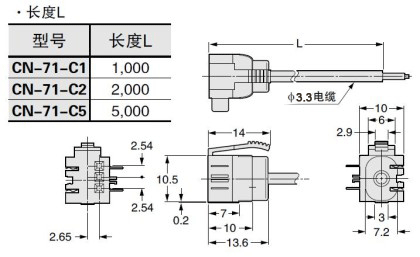

CN-71-C1 CN-71-C2
CN-71-C5
|
MS-DIN-2
|

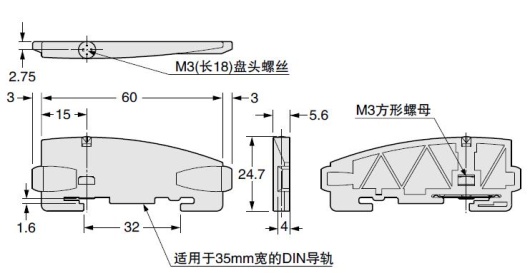

MS-DIN-E
|

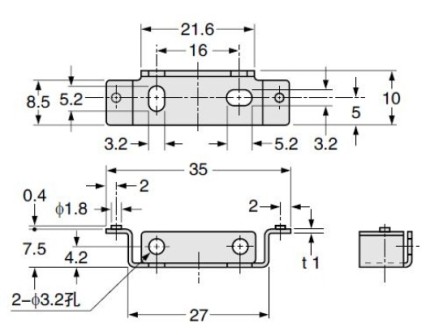

MS-SS3 MS-SS5
MS-SS8
|
