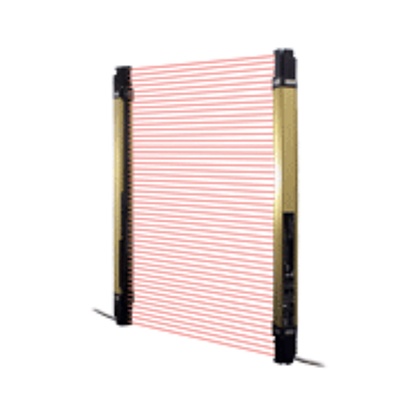

光幕傳感器[Type4][適用韓國沖壓設備] SF4B-03 Ver.2
適用韓國新的沖壓設備安全規格(KCS標準) (韓國勞動部型號鑒定合格品號：09-AV4BI-0001?0009)
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
適用韓國新的沖壓設備安全規格(KCS標準)
(韓國勞動部型號鑒定合格品號：09-AV4BI-0001?0009)
|
![光幕傳感器[Type4][適用韓國沖壓設備] SF4B-03 Ver.2](/uploads/2015/10/210009438257.gif)
 ※1
|
 ※2
|
|
|
|
 ※3
|
| ※1 | 機械·EMC指定適用 |
|---|---|
| ※2 | Listing認證 |
| ※3 | 認證獲得 |
特點
■SF4B系列 Ver.2的通知
SF4B-03 ver.2系列的主要特點和SF4B Ver.2系列是一樣的。詳細請參照SF4B Ver.2系列。
注意事項：
SF4B-03中SF4B-A□型號沒有。
另外，手動控制器SFB-HC不可使用。
■安全使用指南
使用光幕傳感器的時候，為了確保系統的安全性，請滿足以下要求的控制系統構成。
>>關于光幕傳感器使用中的注意事項
支持全球沖壓設備的安全
SF4B
韓國：SF4B-03
中國、歐洲、北美：SF4B
該規格實現了保護構造IP67
盡可能消除接縫的無縫結構是神視的研發成果。筒狀內套保護內部單元。盡可能消除了單元和透鏡面等部位的縫隙(接縫)，使油霧和粉塵等無法侵入，提高了耐環境性能。
種類
|
【1】光幕傳感器

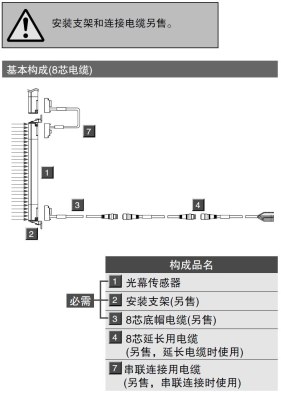

光幕傳感器本體不附帶安裝支架和底帽電纜。請務必購買另售的專用安裝支架和底帽電纜。
Finger型 最小檢測物體?14mm(10mm間距)
| 形狀 |
檢測距離 (有效距離) |
型號 | 光軸數 |
檢測高度 (防護高度) |
|---|---|---|---|---|
| 韓國沖壓設備適用?SFB-HC無效 | ||||
|
0.3～7m |
SF4B-F23-03 |
23 | 230mm |
|
SF4B-F31-03 |
31 | 310mm | ||
|
SF4B-F39-03 |
39 | 390mm | ||
|
SF4B-F47-03 |
47 | 470mm | ||
|
SF4B-F55-03 |
55 | 550mm | ||
|
SF4B-F63-03 |
63 | 630mm | ||
|
SF4B-F71-03 |
71 | 710mm | ||
|
SF4B-F79-03 |
79 | 790mm | ||
|
SF4B-F95-03 |
95 | 950mm | ||
|
SF4B-F111-03 |
111 | 1,110mm | ||
|
SF4B-F127-03 |
127 | 1,270mm |
Hand型 最小檢測物體?25mm(20mm間距)
| 形狀 |
檢測距離 (有效距離) |
型號 | 光軸數 |
檢測高度 (防護高度) |
|---|---|---|---|---|
| 韓國沖壓設備適用?SFB-HC無效 | ||||
|
0.3～9m |
SF4B-H12-03 |
12 | 230mm |
|
SF4B-H16-03 |
16 | 310mm | ||
|
SF4B-H20-03 |
20 | 390mm | ||
|
SF4B-H24-03 |
24 | 470mm | ||
|
SF4B-H28-03 |
28 | 550mm | ||
|
SF4B-H32-03 |
32 | 630mm | ||
|
SF4B-H36-03 |
36 | 710mm | ||
|
SF4B-H40-03 |
40 | 790mm | ||
|
SF4B-H48-03 |
48 | 950mm | ||
|
SF4B-H56-03 |
56 | 1,110mm | ||
|
SF4B-H64-03 |
64 | 1,270mm | ||
| 0.3～7m |
規格
光幕傳感器個別規格 SF4B-F□-03
| 種類 | 最小檢測物體?14mm型(10mm間距) | |||||
|---|---|---|---|---|---|---|
| 型號 |
SF4B-F23-03 |
SF4B-F31-03 |
SF4B-F39-03 |
SF4B-F47-03 |
SF4B-F55-03 |
SF4B-F63-03 |
| 光軸數 | 23 | 31 | 39 | 47 | 55 | 63 |
| 檢測高度(防護高度) | 230mm | 310mm | 390mm | 470mm | 550mm | 630mm |
| 消耗電流 |
投光器：80mA以下、 受光器：120mA以下 |
投光器：100mA以下、 受光器：160mA以下 |
||||
| PFHd | 2.4x10-9 | 2.8x10-9 | 3.2x10-9 | 3.6x10-9 | 4.0x10-9 | 4.4x10-9 |
| MTTFd | 100年以上 | |||||
|
重量 (包括投光器和受光器) |
約510g | 約660g | 約810g | 約960g | 約1,100g | 約1,260g |
| 種類 | 最小檢測物體?14mm型(10mm間距) | ||||
|---|---|---|---|---|---|
| 型號 |
SF4B-F71-03 |
SF4B-F79-03 |
SF4B-F95-03 |
SF4B-F111-03 |
SF4B-F127-03 |
| 光軸數 | 71 | 79 | 95 | 111 | 127 |
可選件
專用控制器單元
| 品名 | 形狀 | 型號 | 連接電纜 | 內容 | |
|---|---|---|---|---|---|
|
連接器連接 |
|
SF-C11 |
光幕傳感器連接電纜： SFB-CB□ SFPB-CB□ 延長電纜： SFB-CCJ10□ SFPB-CCJ10□ |
通過附帶8芯連接器電纜與光幕傳感器連 接。無法使用防干擾電線·屏蔽功能。 最高支持控制類別4。 |
|
|
牢固型 控制器 單元 |
|
SF-C12 |
光幕傳感器連接電纜： SFB-CB05-MU 延長電纜： SFB-CCJ10□-MU |
通過附帶12芯連接器電纜與光幕傳感器連 接。可使用防干擾電線。 最高支持控制類別4。 無法使用屏蔽功能。 |
|
|
薄型 控制器單元 （日本沖壓設備適用） |
|
SF-C13 |
光幕傳感器連接電纜： SFB-CCB□(-MU) SFPB-CCB□(-MU) 延長電纜： SFB-CC□(-MU) SFPB-CC□(-MU) |
通過散裝線與光幕傳感器連接。 可使用屏蔽功能及防干擾電線。 最高支持控制類別4。 |
|
| (注1)： | 關于專用控制器單元的詳細信息請參考SF-C10。 |
|---|

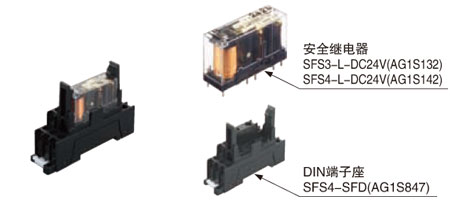

SF-C12用更換繼電器套件
備有SF-C12內置安全繼電器的更換用繼電器套件(2個安全繼電器、1個拆卸工具)。 型號：SF-C12-RY、
安全繼電器推薦產品指南

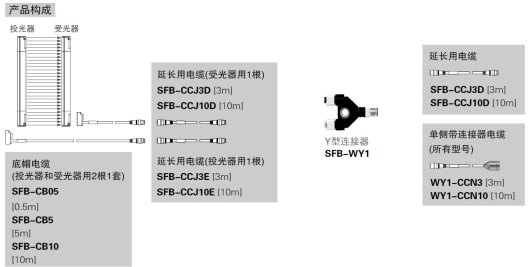

Y型連接器
光幕傳感器作為日本沖壓設備和剪切機(切紙機)的安全裝置使用時，請勿使用Y型連接器。
| (注1)： |
SF4B-□-01 |
|---|
|
光幕傳感器診斷軟件
|
僅需要在畫面上輸入光幕傳感器的故障顯示編號，就可確定需要維護的位置，并顯示處理方法。 可從本公司網站上免費下載 ※凡需要從網站上下的客戶，注冊「控制機器Web會員」方可下載。 >>下載網頁 |
|
正面保護罩/保護桿套件/隅角鏡
| 品名 | 正面保護罩 | 保護桿套件 | ||
|---|---|---|---|---|
| 適用光軸數 | 型號 | 型號 | ||
| Finger | Hand | Arm/Foot | ||
| 23 | 12 | 6 | FC-SFBH-12 | MC-SFBH-12 |
| 31 | 16 | 8 | FC-SFBH-16 | MC-SFBH-16 |
| 39 | 20 | 10 | FC-SFBH-20 | MC-SFBH-20 |
| 47 | 24 | 12 | FC-SFBH-24 | MC-SFBH-24 |
| 55 | 28 | 14 | FC-SFBH-28 | MC-SFBH-28 |
| 63 | 32 | 16 | FC-SFBH-32 | MC-SFBH-32 |
| 71 | 36 | 18 | FC-SFBH-36 | MC-SFBH-36 |
| 79 | 40 | 20 | FC-SFBH-40 | MC-SFBH-40 |
| 95 | 48 | 24 | FC-SFBH-48 | MC-SFBH-48 |
| 111 | 56 | 28 | FC-SFBH-56 | MC-SFBH-56 |
| 127 | 64 | 32 | FC-SFBH-64 | MC-SFBH-64 |
| - | 72 | 36 | FC-SFBH-72 | MC-SFBH-72 |
| - | 80 | 40 | FC-SFBH-80 | MC-SFBH-80 |
| - | 88 | 44 | FC-SFBH-88 | |
