安全漏液傳感器 [Type4 PLe SIL3] SQ4系列SQ4-A21-P(SQ4-A21-N)
提高生產效率的2級檢測，符合國際標準認證，確保安全性。
編 號：101475926
型 號：SQ4-A21-P(SQ4-A21-N)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
提高生產效率的2級檢測

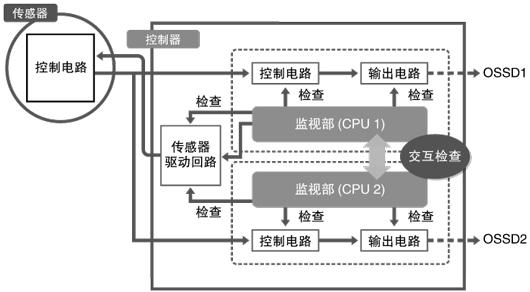

符合國際標準，實現最高水準的安全性能
|
![安全漏夜傳感器[控制類別4 PLe SIL3] SQ4](/uploads/2015/10/202238581164.gif)
 ※1
|
 ※2
|
 ※3
|
 ※4
|
|
| ※1 | 機械?EMC指令適用 |
|---|---|
| ※2 | 認證獲得 |
| ※3 | NRTL認證 |
| ※4 | 認證獲得 |
特點

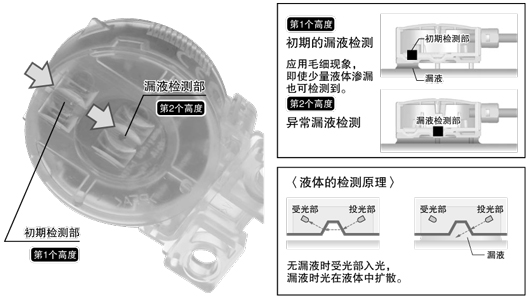

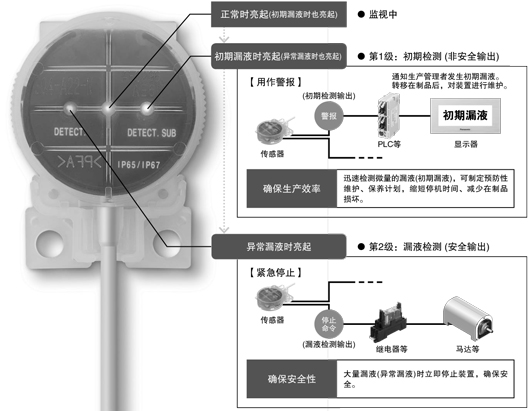

[業界最早※] 提高生產效率的2級檢測
※2010年10月本公司的調查
|
|
|
[業界最早※]已獲安全認證。實現最高水準的安全性能。
|
|
|
種類

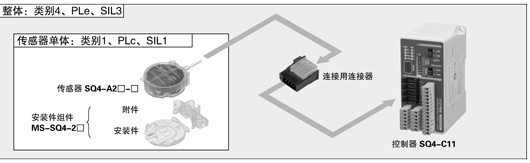

產品構成
|

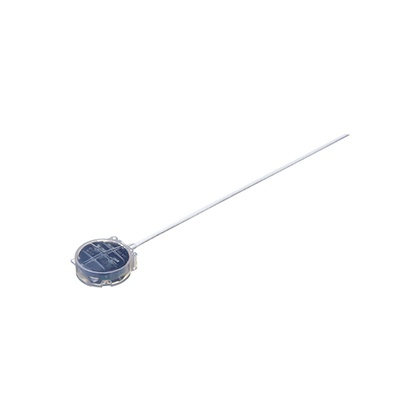

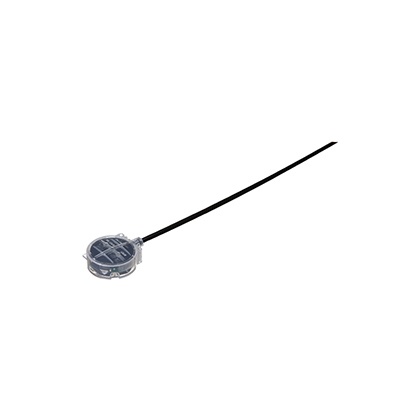

傳感器
| (注1)： | 以上的液體為示例。根據液體的濃度不同可能存在無法檢測的情況。請在使用時用前，確認檢測液體和傳感器的設置條件。 |
|---|---|
| (注2)： | Fluorinert為3M公司的商標，Galden為Solvay Solexis公司的商標。 |
安裝件組
必須和傳感器配套購買。
| (注1)： | Fluorinert為3M公司的商標，Galden為Solvay Solexis公司的商標。 |
|---|
連接用連接器
使用控制器時必須購買本連接器。
壓接連接器
|
|

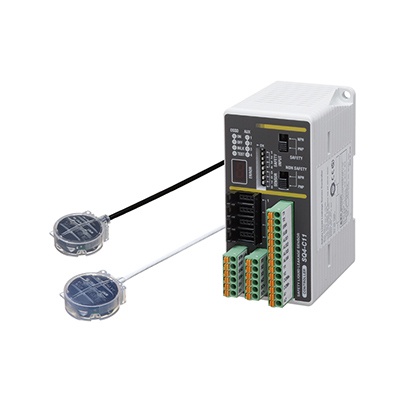

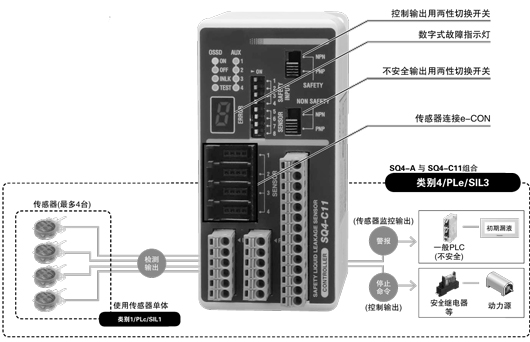

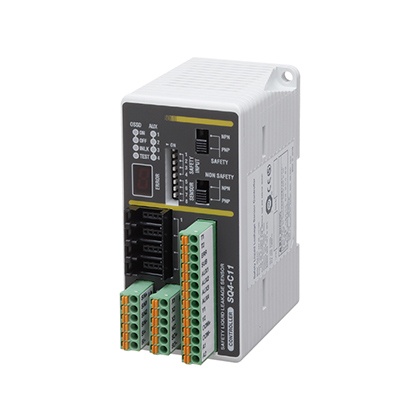

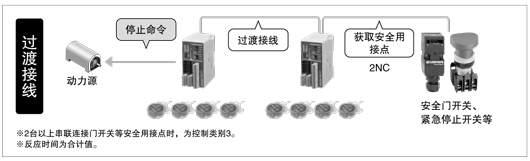

控制器
| 品名 | 形狀 | 型號 | 內容 |
|---|---|---|---|
|
安全 控制器 |
|
SQ4-C11 |
至多可連接4臺安全漏液傳感器。 符合控制類別4、PLe、SIL3。 |
規格
傳感器
| 種類 | 水用 | 藥液用 | |
| 型號 | PNP輸出 | SQ4-A21-P | SQ4-A22-P |
| NPN輸出 | SQ4-A21-N | SQ4-A22-N | |
| 檢測物體 | 水(標準液體)(注2) |
硫酸、鹽酸、磷酸、氨、 Fluorinert(注3)、氟酸等液體(注2) |
|
| 電源電壓 | 12?24V DC±10% 脈動P-P10%以下 | ||
| 消耗電流 | 30mA以下 | ||
|
漏液檢測輸出 (異常漏液、安全輸出) |
PNP開路集電極晶體管 ?最大源電流：50mA ?外加電壓：與電源電壓相同(檢測輸出和+V之間) ?剩余電壓：2.5V以下(源電流為50mA時) NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：與電源電壓相同(檢測輸出和0V之間) ?剩余電壓：2V以下(流入電流為50mA時) |
||
| 反應時間 | 10ms以下 | ||
| 輸出動作 | 正常時及初期檢測時：ON、漏液檢測時及設置異常時：OFF | ||
|
初期檢測輸出 (初期漏液、非安全輸出) |
PNP開路集電極晶體管 ?最大源電流：50mA ?外加電壓：與電源電壓相同(檢測輔助輸出和+V之間) ?剩余電壓：2.5V以下(源電流為50mA時) NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：與電源電壓相同(檢測輔助輸出和0V之間) ?剩余電壓：2V以下(流入電流為50mA時) |
||
| 反應時間 | 50ms以下 | ||
| 輸出動作 | 正常時ON、初期檢測時及漏液檢測時OFF | ||
| 保護構造 | IP65/IP67(IEC) | ||
| 使用環境溫度 | -10?+55℃(注意不可結露、結冰)(注4)、保存時：-10?+55℃ | ||
| 使用環境濕度 | 35?85%RH、保存時：35?85%RH | ||
| 投光元件 | 紅外線LED(調制式) | ||
| 材質 | 本體外殼：聚丙烯 | 本體外殼：PFA | |
| 電纜 |
0.18mm2 帶4芯PVC 橡皮電纜2m |
0.1mm2 帶4芯PFA 橡皮電纜2m |
|
| 重量 | 本體重量：約45g、包裝重量：約110g | ||
(注1)：無指定時的測量條件為使用環境溫度＝+20℃。
(注2)：上述液體為代表示例。并且，PVC的安裝件可能會因液體種類、濃度等而無法使用。
(注3)：Fluorinert為3M公司的商標。
(注4)：請將檢測液體的溫度控制在使用環境溫度范圍內。
控制器
| 型號 | SQ4-C11 | |
|
適 用 標 準 |
國際標準 | ISO 13849-1(類別4、PLe)、IEC 61508-1?7(SIL3) |
| 日本 | JIS B 9705-1(類別4)、JIS C 0508-1?7(SIL3) | |
| 歐州(EU加盟)(注2) |
EN 55011 Class A、EN 61000-6-2、EN 50178、 EN ISO 13849-1(類別4、PLe)、EN 61508-1?7(SIL3) |
|
| 北美(注3) | ANSI/UL 508、CAN/CSA C22.2 No.14 | |
| 韓國 | S1-G-1-2009、S2-W-5-2009 | |
| SEMI | SEMI-S2-0310a | |
| 電源電壓 | 24V DC+10 / -15 % 脈動P-P10%以下 | |
| 消耗電流 | 200mA以下 | |
|
控制輸出 (OSSD1、OSSD2) |
PNP開路集電極晶體管/NPN開路集電極晶體管 (切換式) ?最大源電流：200mA ?外加電壓：與電源電壓相同(控制輸出和0V之間) ?剩余電壓：2.5V以下(源電流為200mA時) ?最大流入電流：200mA ?外加電壓：與電源電壓相同(控制輸出和+V之間) ?剩余電壓：2.0V以下(流入電流為200mA時) |
|
| 反應時間 | 20ms以下(不包括傳感器的反應時間) | |
| 工作模式(輸出動作) | 正常時及初期檢測時：ON、漏液檢測時及設置異常時：OFF | |
|
傳感器監控輸出 (AUX1/2/3/4、非安全輸出) |
PNP開路集電極晶體管/NPN開路集電極晶體管 (切換式) ?最大源電流：60mA ?外加電壓：與電源電壓相同(傳感器監控輸出和0V之間) ?剩余電壓：2.5V以下(源電流為60mA時) ?最大流入電流：60mA ?外加電壓：與電源電壓相同(傳感器監控輸出和+V之間) ?剩余電壓：2.0V以下(流入電流為60mA時) |
|
| 反應時間 | 100ms以下(不包括傳感器的反應時間) | |
| 輸出動作 | 正常時：ON、初期檢測時或漏液檢測時：OFF | |
| 封鎖輸出 | 封鎖時OFF(額定：與傳感器監控輸出相同) | |
| 輔助輸出 |
控制輸出1/2(OSSD1/2)的負邏輯輸出(額定：與傳感器監控輸出相同) [控制輸出1/2(OSSD1/2)OFF時輔助輸出ON] |
|
| 功能 |
聯鎖功能/封鎖解除功能/測試輸入功能/ 外部設備監控功能/安全輸入功能/控制輸出極性選擇功能/ 非安全輸出極性選擇功能/傳感器連接臺數設定功能 |
|
| 保護構造 | IP20(IEC)(必須設置在保護構造IP54以上的控制柜內) | |
| 使用環境溫度 | -10?+55℃(注意不可結露、結冰)、保存時：-20?+70℃ | |
| 使用環境濕度 | 35?85%RH、保存時：35?85%RH | |
| PFHD | 2.55×10-9 (連接4臺安全漏液傳感器時) | |
| MTTFd | 100年以上 | |
| 材質 | 本體外殼：PC/ABS(合金) | |
| 重量 | 本體重量：約170g、包裝重量：約440g | |
(注1)：無指定時的測量條件為使用環境溫度＝+20℃。
(注2)：關于機械指令，已獲得第三方認證機構TUV SUD的型式認證。
(注3)：屬于美國/加拿大標準，經過合眾國聯邦法29 CFR 1910.7之下的勞動安全衛生局法(OSHA)認可的民間第三方認證機構NRTL的T UV SUD對安全性的認證，符合UL、ANSI、CSA等標準。
使用指南
- 本產品為檢測漏液用的傳感器。
- 將 本產品用于安全裝置時，請構建相應系統，使裝置本身在安全側動作。
?嘗試使產品動作，確認功能及性能符合設計規格并正常動作。然后正式使用本產品。
?本產品并非本安防爆構造，請勿在爆炸性環境中使用。
■關于設置
- 本 產品的檢測量會因液體的浸入方向不同而發生很大變化。沿容易發生漏液的方向設置本產品前端(電纜相對側)，傳感器傾斜時則將前端朝上設置。
- 請根據檢測液體使用安裝件組件MS-SQ4- □(另售)。
- 請定期使用安全性液體(水、酒精等)進行動作確認。
- 檢測量會因設置面的狀態而變化。

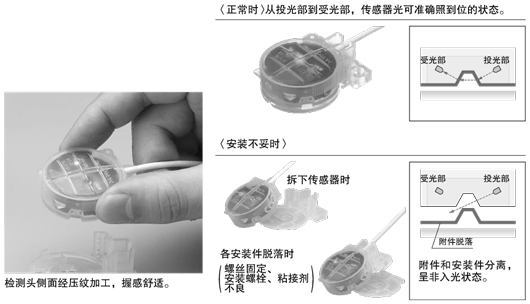

- 為了防止人為錯誤(忘記設置等)，必須使用安裝件組件MS-SQ4- □(另售)。并且，本產品單體不動作。
■漏液檢測條件及變化主因
?在下列條件下，本產品的漏液檢測部可正常檢測漏液。
(1)檢測范圍：產品后方除外的范圍。(液體必須浸入檢測范圍)
(2)設置面材質：硬質氯乙烯或不銹鋼。
(3)設置面的表面狀態：光澤面(相當于表面粗糙度0.4μmRa)且無污垢。
(4)設置面傾斜：水平面
|
