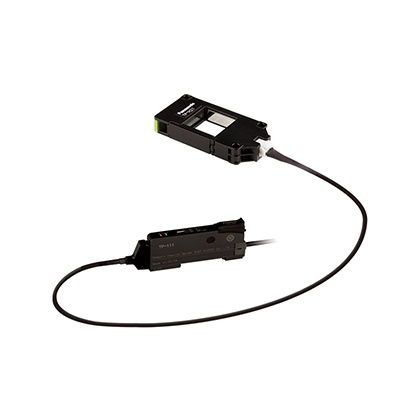

放大器分離型 通過檢測型光電傳感器 TP-100系列放大器TP-111
精確檢測 無一遺漏！
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
精確檢測 無一遺漏
|
特點
基本性能
|
在一定范圍中可穩定檢測通過的微小物體。 |
|
采用微分檢測脈沖輸出模式，不影響因長時間積塵等透光率偏低時的檢測效果。
配備報警輸出功能，可簡化維護工作，提高效率。
放大器(TP-111)
|
檢測頭(TP-H21)
|
檢測頭窗口可輕松開啟或關閉，輕松實現管道內物體的通過檢測。 |
|
屏蔽電纜線(CN-14A-EP1-C2)
|
裝備可屏蔽電磁雜波的電纜線，讓檢測更精準。 |
|
種類
檢測頭
| 種類 | 形狀 | 型號 | |
|---|---|---|---|
| 通過檢測型 |
|
TP-H21 | |
放大器
| 形狀 | 型號 | 輸出 | 連接方式 |
|---|---|---|---|
|
TP-111 | NPN開路集電極晶體管 | 附帶2m橡皮電纜(4芯) |
屏蔽電纜
| 型號 | 內容 | |
|---|---|---|
| CN-14A-EP1-C2 | 長2m |
0.2mm2 2芯橡皮電纜，兩端帶連接器。 電纜外徑：?3.8mm |
規格
檢測頭
|
種類 |
通過檢測型 | |
|---|---|---|
| 型號 | TP-H21 | |
| 檢測范圍 | 21mm×21mm | |
| 檢測物體 | Φ0.5mm以上的不透明物體 | |
| 電源指示燈 | 綠色LED(通電時亮起) | |
|
環 境 性 能 |
使用環境溫度 | -10℃~+55℃ (注意不可結霜、結冰) |
| 使用環境濕度 | 35%RH~85%RH，存儲時：35%RH~85%RH | |
| 使用環境照明度 | 熒光燈：受光面照明度10,000?x以下；太陽光：受光面照明度1,500 ?x以下 | |
| 耐電壓 | AC1,000V 1分鐘(所有電源連接端子與外殼之間) | |
| 耐振動 | 頻率10Hz～500Hz 雙振幅1.5mm(MAX. 10G) X，Y和Z方向各2小時 | |
| 耐沖擊 | 加速度500m/s2(約50G) X，Y和Z方向各3次 | |
| 投光元件 | 紅外線LED(投光波峰波長：940nm) | |
| 材質 | 外殼：聚碳酸酯 透鏡：PMMA | |
| 重量 | 本體重量：約15g 包裝重量：約20g | |
放大器
| 型號 | TP-111 | |
|---|---|---|
| 電源電壓 | 12V～24V DC±10% 脈動P-P10%以下 | |
| 消耗電流 | 40mA以下 | |
| 輸出 |
檢測輸出(脈沖輸出) 報警輸出 NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1.5V以下(流入電流為100mA時) |
|
| 報警輸出動作 | 通過檢測物體的遮光量小于設定閾值或斷線時ON | |
| 反應時間 | 200μs | |
| 輸出動作 | 入光變化量穩定減小時ON | |
| OFF延遲定時器 | 可用切換1.2ms/70ms | |
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | |
| 穩定指示燈 | 綠色LED(穩定入光時、穩定非入光時亮起) | |
| 靈敏度調節器 | 配備持續可變調節器 | |
|
環 境 性 能 |
使用環境溫度 | -10℃～+55℃(注意不可結霜、結冰) |
| 使用環境濕度 | 35%RH～85%RH、保存時:35%RH～85%RH | |
| 耐電壓 | AC1,000V 1分鐘(所有電源連接端子與外殼之間) | |
| 耐振動 | 頻率10Hz～150Hz 雙振幅0.75mm(MAX. 10G) X，Y和Z方向各2小時 | |
| 耐沖擊 | 加速度98m/s2(約10G) X，Y和Z方向各3次 | |
| 材質 | 外殼：聚碳酸酯，外罩：聚碳酸酯 | |
| 電纜 | 0.2mm2 4芯橡皮電纜，長2m | |
| 電纜延長 | 0.3mm2以上的電纜全長可延長至100m(電源電壓12V DC以上) | |
| 重量 | 本體重量：約60g， 包裝重量：約65g | |
屏蔽電纜
| 型號 | CN-14A-EP1-C2 |
|---|---|
| 電纜線 | 0.2mm2 2芯橡皮電纜 ，兩端帶連接器 |
| 屏蔽層 | 鍍錫銅絲 |
| 電纜外徑 | Φ3.8mm |
| 電纜長度 | 2m |
| 重量 | 本體重量：約55g 包裝重量：約60g |
尺寸圖
- 單位mm
TP-H21
檢測頭
|
TP-111
放大器
|
CN-14A-EP1-C2
屏蔽電纜
|
用途
|
|
|
|
