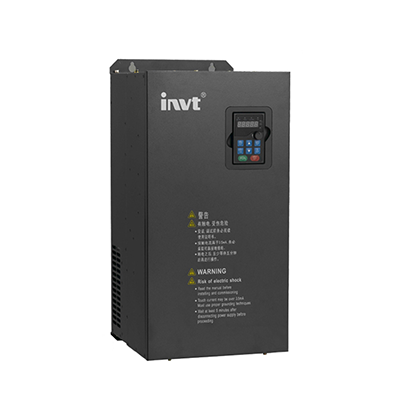

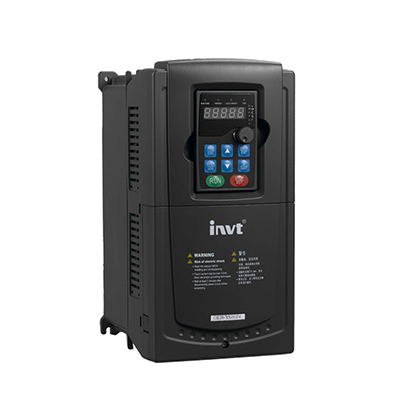

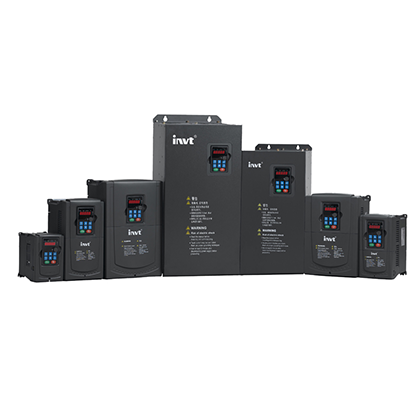

Goodrive300-01空壓機專用變頻器
Goodrive300-01系列空壓機專用變頻器是基于Goodrive300硬件平臺開發的空壓機行業專用變頻器，可廣泛應用空壓機應用場合。
編 號：10616746707
型 號：Goodrive300-01空壓機專用變頻器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
Goodrive300-01系列空壓機專用變頻器是基于Goodrive300硬件平臺開發的空壓機行業專用變頻器，可廣泛應用空壓機應用場合。提供了豐富的外接端子支持多種控制方式，并支持PT100溫度信號檢測，產品的可靠性和環境的適應性以及客戶化和行業化的設計，使其功能更優化，應用更靈勤奮活，性能更穩定。
● 智能一體化，全區全能；
● 可視化操作，通過觸摸屏實現對空壓機全部控制；
● 智能休眠及喚醒技術，系統更安全、更節能，更智能；
● 優異的壓力PID控制，確保空壓機供氣穩定；
● 可同時驅動同步電機和異步電機。
| 功能描述 | 規格指標 | |
| 輸入 | 輸入電壓(V) | AC 3PH 380V(-15%)～440V(+10%) |
| 輸入頻率(Hz) | 50Hz或60Hz，允許范圍47~63Hz | |
| 輸出 | 輸出電壓(V) | 0~輸入電壓 |
| 輸出頻率(Hz) | 0~400Hz | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式 |
| 電機類型 | 異步電機、永磁同步電機 | |
| 調速比 | 異步機1:200(SVC)，同步機1:20(SVC) | |
| 速度控制精度 | ±0.2%(無PG矢量控制) | |
| 速度波動 | ± 0.3%(無PG矢量控制) | |
| 轉矩響應 | <20ms(無PG矢量控制) | |
| 轉矩控制精度 | 10%(無PG矢量控制) | |
| 起動轉矩 | 異步機:0.25Hz/150%(無PG矢量控制) 同步機:2.5Hz/150%(無PG矢量控制) | |
| 專用功能 | 空載休眠及喚醒功能，壓力值設定，風機啟停溫度閉環，空載頻率，空載延時時間、最小休眠時間、加載延時時間、壓力值及溫度值的預警功能，功率校正，空壓機專用狀態查看組 | |
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 | |
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定等。 實現設定的組合和設定通道的切換。 |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供三十多種故障保護功能:過流、過壓、欠壓、過溫、缺相、過載等保護功能 | |
| 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動。 | |
| 模擬輸入 | 2路(AI1、AI2)0~10V/0~20mA，1路(AI3)-10~10V | |
| 模擬輸出 | 2路(AO1、AO2)0~10V /0~20mA | |
| 溫度信號檢測 | 三線PT100信號輸入,-20～150℃ | |
| 數字輸入 | 8路普通輸入，最大頻率1kHz,內部阻抗:3.3kΩ; 1路高速輸入,最大頻率50kHz | |
| 繼電器輸出 | 2路常開可編程繼電器輸出，2路常開/常閉可編程繼電器輸出 觸點容量:3A/AC250V，1A/DC30V | |
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 380V 30kW(含)以下內置，380V 37kW(含)以上選配外置 | |
| EMC濾波器 | 內置C3濾波器:滿足IEC61800-3 C3等級要求 可選配外置濾波器:滿足IEC61800-3 C2等級要求 | |
| 功能描述 | 規格指標 | |
| 輸入 | 輸入電壓(V) | AC 3PH 380V(-15%)～440V(+10%) |
| 輸入頻率(Hz) | 50Hz或60Hz，允許范圍47~63Hz | |
| 輸出 | 輸出電壓(V) | 0~輸入電壓 |
| 輸出頻率(Hz) | 0~400Hz | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式 |
| 電機類型 | 異步電機、永磁同步電機 | |
| 調速比 | 異步機1:200(SVC)，同步機1:20(SVC) | |
| 速度控制精度 | ±0.2%(無PG矢量控制) | |
| 速度波動 | ± 0.3%(無PG矢量控制) | |
| 轉矩響應 | <20ms(無PG矢量控制) | |
| 轉矩控制精度 | 10%(無PG矢量控制) | |
| 起動轉矩 | 異步機:0.25Hz/150%(無PG矢量控制) 同步機:2.5Hz/150%(無PG矢量控制) | |
| 專用功能 | 空載休眠及喚醒功能，壓力值設定，風機啟停溫度閉環，空載頻率，空載延時時間、最小休眠時間、加載延時時間、壓力值及溫度值的預警功能，功率校正，空壓機專用狀態查看組 | |
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 | |
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定等。 實現設定的組合和設定通道的切換。 |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 故障保護功能 | 提供三十多種故障保護功能:過流、過壓、欠壓、過溫、缺相、過載等保護功能 | |
| 轉速追蹤再起動功能 | 實現對旋轉中的電機的無沖擊平滑起動。 | |
| 模擬輸入 | 2路(AI1、AI2)0~10V/0~20mA，1路(AI3)-10~10V | |
| 模擬輸出 | 2路(AO1、AO2)0~10V /0~20mA | |
| 溫度信號檢測 | 三線PT100信號輸入,-20～150℃ | |
| 數字輸入 | 8路普通輸入，最大頻率1kHz,內部阻抗:3.3kΩ; 1路高速輸入,最大頻率50kHz | |
| 繼電器輸出 | 2路常開可編程繼電器輸出，2路常開/常閉可編程繼電器輸出 觸點容量:3A/AC250V，1A/DC30V | |
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 380V 30kW(含)以下內置，380V 37kW(含)以上選配外置 | |
| EMC濾波器 | 內置C3濾波器:滿足IEC61800-3 C3等級要求 可選配外置濾波器:滿足IEC61800-3 C2等級要求 | |
