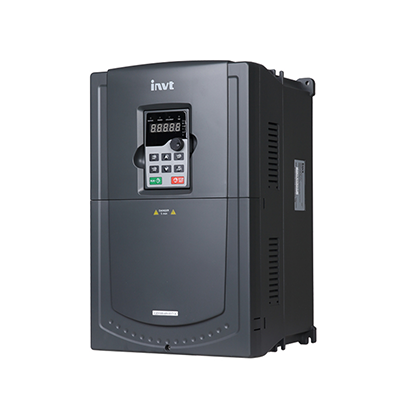

Goodrive300-69建筑機械專用開環矢量變頻器
Goodrive300-69是針對建筑提升類負載特性及控制要求專門研發的一款建筑機械專用開環矢量變頻器，簡單調試即可滿足塔機起升、施工升降機等應用場合的舒適性和安全要求。
編 號：10616746703
型 號：Goodrive300-69建筑機械專用開環矢量變頻器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
Goodrive300-69是針對建筑提升類負載特性及控制要求專門研發的一款建筑機械專用開環矢量變頻器，簡單調試即可滿足塔機起升、施工升降機等應用場合的舒適性和安全要求。
● 安全
專用抱閘控制邏輯：針對建筑起重機械特性，合理進行變頻器啟停與抱閘裝置的時序控制，保障設備的高效、安全運行；
零位檢測：變頻器停車后，操作桿需回到中心位置并且超過設定時間才允許重新啟動，防止工人誤操作引發安全事故；
轉矩驗證：在松開機械制動器和開始提升傳動之前，確認電機能夠產生足夠的轉矩，實現零速抱閘與松閘控制，避免溜車的同時減少剎車磨損；
用戶密碼功能：針對工地人員混雜的現象，設置密碼保護功能，確保參數不被修改，讓設備遠離危險；
故障保護：針對應用現場操作不規范現象，提供缺相、過流、過壓、過熱、超載、短路、抱閘反饋等三十多種故障保護，有效應對各種突發情況；
● 可靠
獨立風道設計：針對設備應用現場高振動、高溫、高濕度、含水泥等腐蝕性粉塵大的復雜環境，采用獨立風道與板卡三防設計，有效防止污染物進入電子器件區域，全面提升防潮、防塵、防腐蝕能力，減少產品故障，延長使用壽命；
專用抱閘繼電器：針對抱閘頻繁動作的特殊工況，采用超長壽命繼電器，保障抱閘系統的可靠性；
|
INVT |
100萬次 |
|
其他廠家 |
不到10萬次 |
直流風扇：針對工地現場電壓波動情況，全系列產品采用直流風扇，運行狀態不隨電網電壓變化，即使超低電網電壓，散熱依舊不打折扣；
完善的可靠性測試
● 易用
超載保護：內置超載保護功能，滿足施工升降機超載保護應用要求，節省成本，簡化線路，方便維護；
快速制動：18.5-75KW變頻器標配內置制動單元，簡化系統配置，體積更小，客戶成本更低；
輕載升速：負載較輕時，提升運行速度，設備工作效率大幅提升；
調試簡單：標配外引式LED鍵盤，支持參數上傳及下載；塔機起升、施工升降機應用一鍵設定，只需簡單調整即可滿足應用要求，簡化調試過程；
● 性能優異
零速力矩保持：正反轉過零時不依賴抱閘動作，上行、下行可直接切換，防止操作桿誤動作造成溜車現象；支持頻繁點動操作，工作效率明顯提升；
減小振動和過沖：建機專用啟停時序控制可實現平滑啟停，過轉矩限制可有效減小過沖，保護設備。
| 功能描述 | 規格指標 | |
| 輸入 | 輸入電壓（V） | AC 3PH 380V(-15%)～440V(+10%)額定電壓：380V |
| 輸入頻率（Hz） | 50Hz/60Hz，允許范圍47~63Hz | |
| 輸出 | 輸出電壓（V） | 0~輸入電壓 |
| 輸出頻率（Hz） | 0~150Hz | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式 |
| 電機類型 | 異步電機 | |
| 調速比 | 異步機1：50（無PG矢量控制） | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ± 0.3%（無PG矢量控制） | |
| 起動轉矩 | 異步機：0.25Hz/150%（無PG矢量控制） | |
| 過載能力 | 120%額定電流1分鐘 | |
| 模擬輸入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 數字輸入 | 8路普通輸入，最大頻率1kHz； 1路高速輸入，最大頻率50kHz | |
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz； 1路Y端子開路集電極輸出 | |
| 繼電器輸出 | 兩路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 RO2A常開，RO2B常閉，RO2C公共端 RO3A常開，RO3B常閉，RO3C公共端（超載專用） 觸點容量：3A/AC250V，1A/DC30V | |
| 其它 | 安裝方式 | 壁掛安裝 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 380V 75kW（含）以下內置，380V 90kW（含）以上選配外置 | |
| 制動電阻 | 選配外置 | |
| 功能描述 | 規格指標 | |
| 輸入 | 輸入電壓（V） | AC 3PH 380V(-15%)～440V(+10%)額定電壓：380V |
| 輸入頻率（Hz） | 50Hz/60Hz，允許范圍47~63Hz | |
| 輸出 | 輸出電壓（V） | 0~輸入電壓 |
| 輸出頻率（Hz） | 0~150Hz | |
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式 |
| 電機類型 | 異步電機 | |
| 調速比 | 異步機1：50（無PG矢量控制） | |
| 速度控制精度 | ±0.2%（無PG矢量控制） | |
| 速度波動 | ± 0.3%（無PG矢量控制） | |
| 起動轉矩 | 異步機：0.25Hz/150%（無PG矢量控制） | |
| 過載能力 | 120%額定電流1分鐘 | |
| 模擬輸入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出 | 2路（AO1、AO2）0~10V /0~20mA | |
| 數字輸入 | 8路普通輸入，最大頻率1kHz； 1路高速輸入，最大頻率50kHz | |
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz； 1路Y端子開路集電極輸出 | |
| 繼電器輸出 | 兩路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 RO2A常開，RO2B常閉，RO2C公共端 RO3A常開，RO3B常閉，RO3C公共端（超載專用） 觸點容量：3A/AC250V，1A/DC30V | |
| 其它 | 安裝方式 | 壁掛安裝 |
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |
| 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | |
| 制動單元 | 380V 75kW（含）以下內置，380V 90kW（含）以上選配外置 | |
| 制動電阻 | 選配外置 | |
