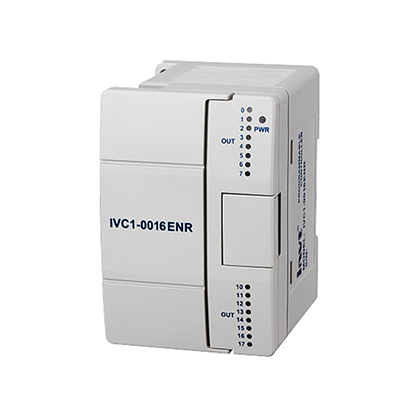

IVC1微型可編程控制器
IVC1系列PLC是一款微型高性能PLC，結構小巧，功能強大，具有極高的性價比，可廣泛應用于紡織化纖、機床、線纜、食品飲料、包裝、塑鋼、建筑機械、空調、電梯、印刷等機器制造行業。
編 號：1069984012
型 號：IVC1微型可編程控制器
品 牌： INVT（英威騰）
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
同品牌熱門推薦
- 基本信息
- 詳細規格
- 產品尺寸
- 可選件
IVC1系列PLC是一款微型高性能PLC，結構小巧，功能強大，具有極高的性價比，可廣泛應用于紡織化纖、機床、線纜、食品飲料、包裝、塑鋼、建筑機械、空調、電梯、印刷等機器制造行業。
● 小機型、高配置、大容量、高速度；
● 強大的定位和高速處理能力；
● 強勁的通訊組網能力；
● 功能強大的編程軟件。
| 名稱 | IVC1 | IVC1L | |||
| I/O | I/O點 | 10輸入/6輸出 14輸入/10輸出 16輸入/14輸出 24輸入/16輸出 36輸入/24輸出 16輸入/14輸出/2模擬量輸入/1模擬量輸出 | 8輸入/6輸出 12輸入/8輸出 14輸入/10輸出 16輸入/14輸出 24輸入/16輸出 36輸入/24輸出 16輸入/14輸出/2模擬量輸入/1模擬量輸出 | ||
| 邏輯最大I/O點 | 172 | ||||
| 最大特殊模塊數 | 4 | ||||
| 高速脈沖輸出 | 2×100 kHz, | 3×100 kHz,（3軸）或 2×200 kHz, 2×20 kHz（4軸，非標） | |||
| 單相計數通道 | 2×50kHz＋4×10kHz | ||||
| 雙相計數通道 | 1×30kHz＋2×5kHz | ||||
| 高速計數器頻率總和最大值 | 60kHz | ||||
| 數字濾波功能 | X0～X7采用數字濾波，輸入濾波常數可選0、2、4、8、16、32、64ms，共7檔 | ||||
| 繼電器輸出最大電流 | 電阻負載 | 2A/1點；8A/4點組公共端；8A/8點組公共端 | |||
| 感性負載 | 220Vac，80VA | ||||
| 電燈負載 | 220Vac，100W | ||||
| 晶體管輸出點最大電流 | 電阻負載 | 高速輸出點：0.3A/1點；其他：0.3A/1點；0.8A/4點；1.6A/8點 8點以上每增加1點允許總電流增加0.1A | |||
| 感性負載 | 高速輸出點：7.2W/24Vdc；其他：12W/24Vdc | ||||
| 電燈負載 | 高速輸出點：0.9W/24Vdc；其他：1.5W/24Vdc | ||||
| 存儲器 | 用戶程序 | 16k步（32kByte） | |||
| 程序掉電永久保持 | 是 | ||||
| 元件掉電保持最大數量 | 位元件，字元件2000個 | 位元件320個，字元件180個 | |||
| 硬件支持以及保持時間 | EEPROM，永久保存 | 后備電池，保持時間3年； | |||
| 軟元件資源 | 定時器 | 100ms精度：T0～T209 10ms精度：T210～T251 1ms精度：T252～T255 | |||
| 計數器 | 16位增計數器：C0～C199 32位增減計數器：C200～C235 32位高速計數器：C236～C255 | ||||
| 數據寄存器 | D0～D7999 | ||||
| 局部數據寄存器 | V0～V63 | ||||
| 變址尋址寄存器 | Z0～Z15 | ||||
| 特殊數據寄存器 | SD0～SD255 | ||||
| 輔助繼電器 | M0～M2047 | ||||
| 局部輔助繼電器 | LM0～LM63 | ||||
| 特殊輔助繼電器 | SM0～SM255 | ||||
| 狀態繼電器 | S0～S1023 | ||||
| 中斷資源 | 內部定時中斷 | 3個 | |||
| 外部中斷 | 16個 | ||||
| 高速計數器中斷 | 6個 | ||||
| 串口中斷 | 8個 | ||||
| PTO輸出完成中斷 | 2個 | 3個 | |||
| 電源失電中斷 | 1個 | ||||
| 常規 | 基本指令運行時間 | 0.3μS | 0.2μS | ||
| 實時時鐘 | 支持（掉電保持100小時） | 支持（掉電保持3年） | |||
| 模擬電位器 | 2個/8位精度 | 無 | |||
| 通訊 | 通訊口 | PORT0：RS232 PORT1：RS485 | PORT0：RS232 PORT1：RS485 PORT3：RS485 | ||
| 通訊協議 | Modbus/自由口/N:N/編程口協議 | ||||
| 加密措施 | 設置密碼類型 | 上載密碼、下載密碼、監控密碼、子程序密碼、禁止格式化 | |||
| 禁止上載 | 支持 | ||||
| 應用指令 | 實時時鐘,時鐘指令 | 有 | |||
| 日期和時鐘比較指令 | 有 | ||||
| 浮點數指令 | 有 | ||||
| 定位指令 | 有 | ||||
| 高速IO指令 | 有 | ||||
| MODBUS和變頻器指令 | 有 | ||||
| 讀寫EEPROM指令 | 有 | 無 | |||
| 控制計算指令 | 有 | ||||
| 字符串指令 | 無 | ||||
| 批量數據處理指令 | 無 | ||||
| 數據表指令 | 無 | ||||
| MTBF平均無故障時間 | 繼電器輸出 | 20萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | |||
| 10萬小時（地面固定使用，機械應力接近零，沒有溫度和濕度控制） | |||||
| 晶體管輸出 | 30萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | ||||
| 15萬小時（機械應力接近零，沒有溫度和濕度控制） | |||||
| 輸出繼電器觸點壽命 | 220Vac/15VA/感性 | 1秒ON/1秒OFF，320萬次 | |||
| 220Vac/30VA/感性 | 1秒ON/1秒OFF，120萬次 | ||||
| 220Vac/72VA/感性 | 1秒ON/1秒OFF，30萬次 | ||||
| 使用環境 | 額定電壓 | 100～240VAC（正常工作） | |||
| 輸入電壓范圍 | 85～264VAC（正常工作） | ||||
| 使用環境溫度 | -5～55℃ | ||||
| 保存環境溫度 | -40～70℃ | ||||
| 耐電壓 | 2830VAC的交流電壓或等效直流電壓1分鐘，無擊穿或飛弧現象；漏電流≤5mA | ||||
| 耐振動 | 位移：3.5mm，加速度：10m/s2，頻率范圍：5～150Hz，XYZ各方向10次掃描 | ||||
| 耐沖擊 | 半正弦，脈寬：6ms，加速度：180m/s2 | ||||
| 防護等級 | IP20 | ||||
| 安規認證 | 按照IEC61131-2和UL508標準設計，通過CE認證 | ||||
| 名稱 | IVC1 | IVC1L | |||
| I/O | I/O點 | 10輸入/6輸出 14輸入/10輸出 16輸入/14輸出 24輸入/16輸出 36輸入/24輸出 16輸入/14輸出/2模擬量輸入/1模擬量輸出 | 8輸入/6輸出 12輸入/8輸出 14輸入/10輸出 16輸入/14輸出 24輸入/16輸出 36輸入/24輸出 16輸入/14輸出/2模擬量輸入/1模擬量輸出 | ||
| 邏輯最大I/O點 | 172 | ||||
| 最大特殊模塊數 | 4 | ||||
| 高速脈沖輸出 | 2×100 kHz, | 3×100 kHz,（3軸）或 2×200 kHz, 2×20 kHz（4軸，非標） | |||
| 單相計數通道 | 2×50kHz＋4×10kHz | ||||
| 雙相計數通道 | 1×30kHz＋2×5kHz | ||||
| 高速計數器頻率總和最大值 | 60kHz | ||||
| 數字濾波功能 | X0～X7采用數字濾波，輸入濾波常數可選0、2、4、8、16、32、64ms，共7檔 | ||||
| 繼電器輸出最大電流 | 電阻負載 | 2A/1點；8A/4點組公共端；8A/8點組公共端 | |||
| 感性負載 | 220Vac，80VA | ||||
| 電燈負載 | 220Vac，100W | ||||
| 晶體管輸出點最大電流 | 電阻負載 | 高速輸出點：0.3A/1點；其他：0.3A/1點；0.8A/4點；1.6A/8點 8點以上每增加1點允許總電流增加0.1A | |||
| 感性負載 | 高速輸出點：7.2W/24Vdc；其他：12W/24Vdc | ||||
| 電燈負載 | 高速輸出點：0.9W/24Vdc；其他：1.5W/24Vdc | ||||
| 存儲器 | 用戶程序 | 16k步（32kByte） | |||
| 程序掉電永久保持 | 是 | ||||
| 元件掉電保持最大數量 | 位元件，字元件2000個 | 位元件320個，字元件180個 | |||
| 硬件支持以及保持時間 | EEPROM，永久保存 | 后備電池，保持時間3年； | |||
| 軟元件資源 | 定時器 | 100ms精度：T0～T209 10ms精度：T210～T251 1ms精度：T252～T255 | |||
| 計數器 | 16位增計數器：C0～C199 32位增減計數器：C200～C235 32位高速計數器：C236～C255 | ||||
| 數據寄存器 | D0～D7999 | ||||
| 局部數據寄存器 | V0～V63 | ||||
| 變址尋址寄存器 | Z0～Z15 | ||||
| 特殊數據寄存器 | SD0～SD255 | ||||
| 輔助繼電器 | M0～M2047 | ||||
| 局部輔助繼電器 | LM0～LM63 | ||||
| 特殊輔助繼電器 | SM0～SM255 | ||||
| 狀態繼電器 | S0～S1023 | ||||
| 中斷資源 | 內部定時中斷 | 3個 | |||
| 外部中斷 | 16個 | ||||
| 高速計數器中斷 | 6個 | ||||
| 串口中斷 | 8個 | ||||
| PTO輸出完成中斷 | 2個 | 3個 | |||
| 電源失電中斷 | 1個 | ||||
| 常規 | 基本指令運行時間 | 0.3μS | 0.2μS | ||
| 實時時鐘 | 支持（掉電保持100小時） | 支持（掉電保持3年） | |||
| 模擬電位器 | 2個/8位精度 | 無 | |||
| 通訊 | 通訊口 | PORT0：RS232 PORT1：RS485 | PORT0：RS232 PORT1：RS485 PORT3：RS485 | ||
| 通訊協議 | Modbus/自由口/N:N/編程口協議 | ||||
| 加密措施 | 設置密碼類型 | 上載密碼、下載密碼、監控密碼、子程序密碼、禁止格式化 | |||
| 禁止上載 | 支持 | ||||
| 應用指令 | 實時時鐘,時鐘指令 | 有 | |||
| 日期和時鐘比較指令 | 有 | ||||
| 浮點數指令 | 有 | ||||
| 定位指令 | 有 | ||||
| 高速IO指令 | 有 | ||||
| MODBUS和變頻器指令 | 有 | ||||
| 讀寫EEPROM指令 | 有 | 無 | |||
| 控制計算指令 | 有 | ||||
| 字符串指令 | 無 | ||||
| 批量數據處理指令 | 無 | ||||
| 數據表指令 | 無 | ||||
| MTBF平均無故障時間 | 繼電器輸出 | 20萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | |||
| 10萬小時（地面固定使用，機械應力接近零，沒有溫度和濕度控制） | |||||
| 晶體管輸出 | 30萬小時（地面固定使用，機械應力接近零，有溫度和濕度控制） | ||||
| 15萬小時（機械應力接近零，沒有溫度和濕度控制） | |||||
| 輸出繼電器觸點壽命 | 220Vac/15VA/感性 | 1秒ON/1秒OFF，320萬次 | |||
| 220Vac/30VA/感性 | 1秒ON/1秒OFF，120萬次 | ||||
| 220Vac/72VA/感性 | 1秒ON/1秒OFF，30萬次 | ||||
| 使用環境 | 額定電壓 | 100～240VAC（正常工作） | |||
| 輸入電壓范圍 | 85～264VAC（正常工作） | ||||
| 使用環境溫度 | -5～55℃ | ||||
| 保存環境溫度 | -40～70℃ | ||||
| 耐電壓 | 2830VAC的交流電壓或等效直流電壓1分鐘，無擊穿或飛弧現象；漏電流≤5mA | ||||
| 耐振動 | 位移：3.5mm，加速度：10m/s2，頻率范圍：5～150Hz，XYZ各方向10次掃描 | ||||
| 耐沖擊 | 半正弦，脈寬：6ms，加速度：180m/s2 | ||||
| 防護等級 | IP20 | ||||
| 安規認證 | 按照IEC61131-2和UL508標準設計，通過CE認證 | ||||
