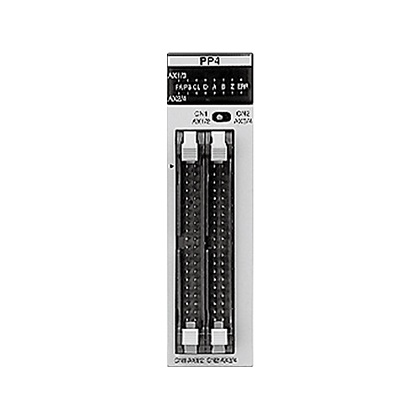

FP2SH系列擴展模塊 位置控制單元智能型(脈沖輸出型)-FP2-PP41（AFP2433）晶體管輸出多功能型
掃描時間1ms/20k步，實現了高速處理的高性能模式。
編 號：1012491966
型 號：FP2-PP41（AFP2433）
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格

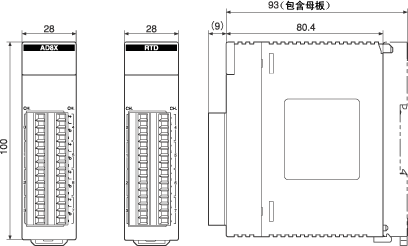

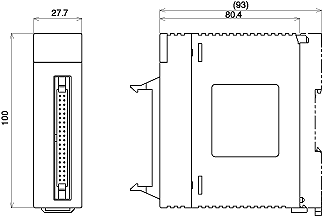

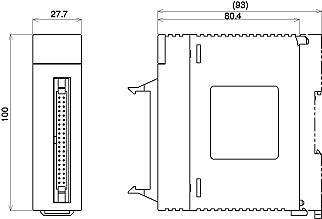

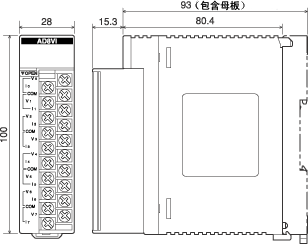

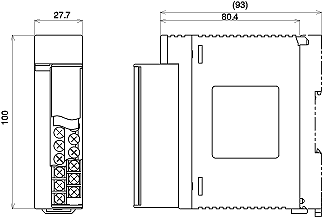

- 產品尺寸
- 產品用途
- 可選件

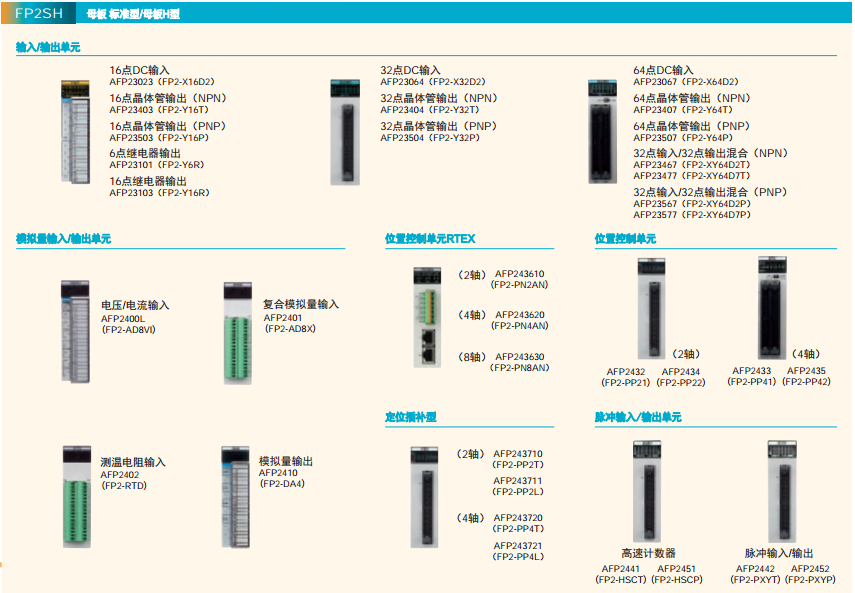

位置控制單元、高速計數器單元、脈沖I/O單元
|
| 品名 | 規格 | 訂貨產品號 | |||
|---|---|---|---|---|---|
| 輸出型 | 控制軸數 | 速度指令 | |||
|

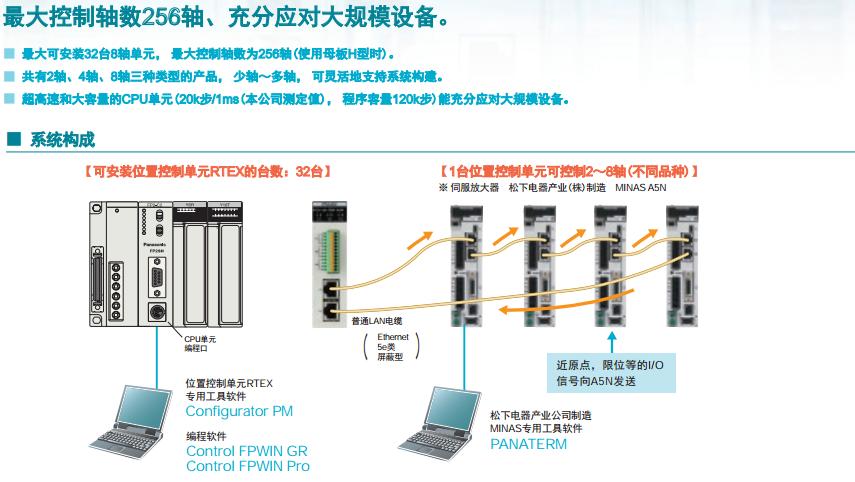

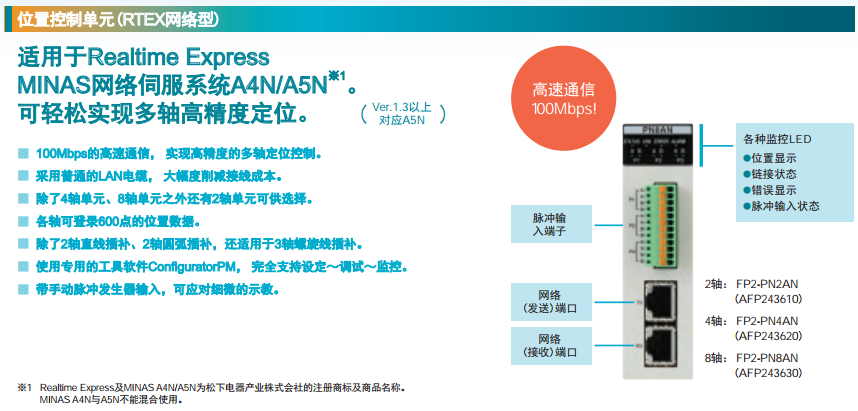

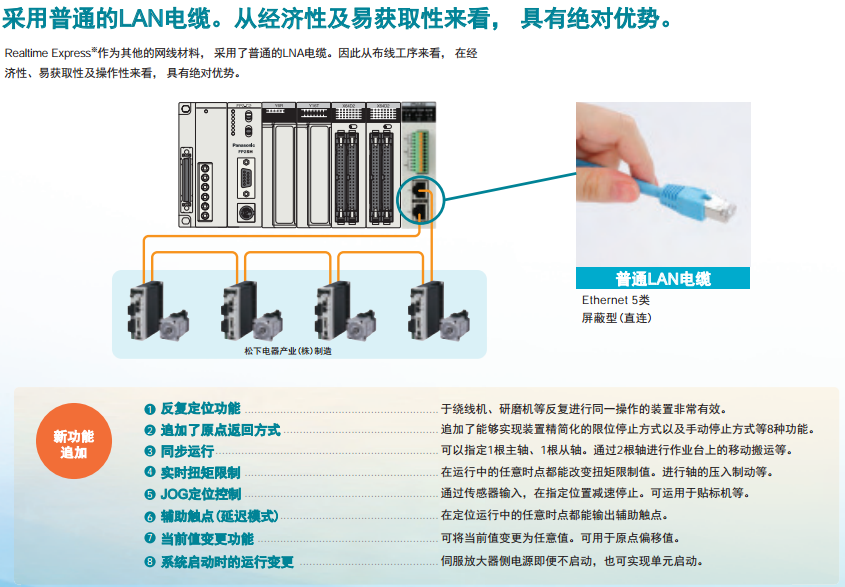

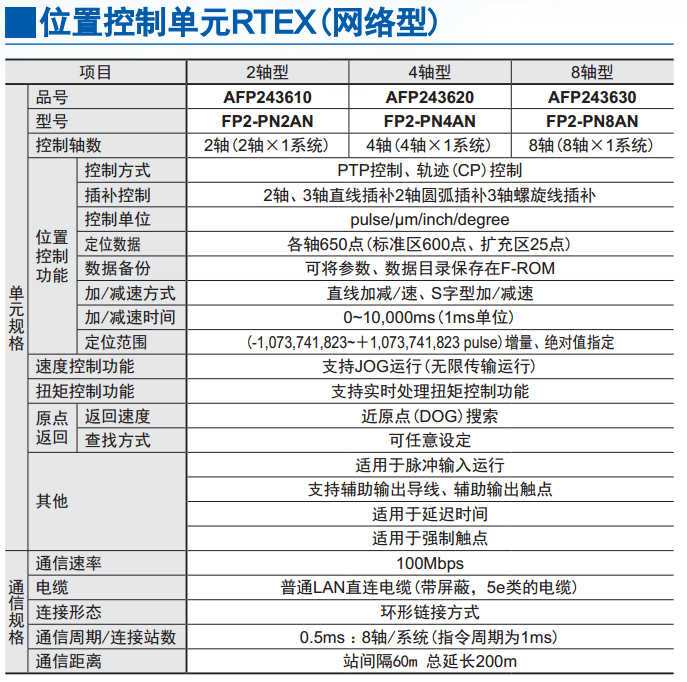

FP2 位置控制單元 RTEX |
2軸型 | AFP243610 | |||
| 4軸型 | AFP243620 | ||||
| 8軸型 | AFP243630 | ||||
|
Control Confi gurator PM |
位置控制單元RTEX專用日語版軟件 | AFPS66110 | |||
| 位置控制單元RTEX專用英語版軟件 | AFPS66510 | ||||
|

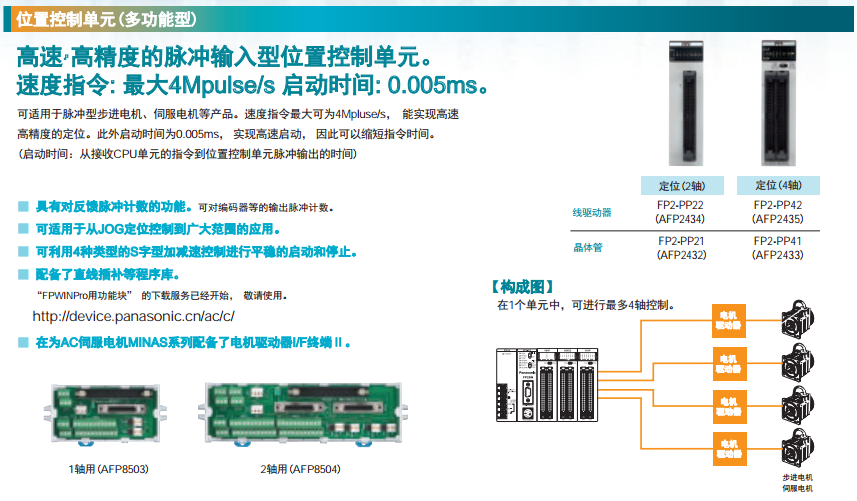

FP2 位置控制單元 多功能型 ※3 |
晶體管 | 獨立2軸 | 1pps～500kpps | AFP2432 | |
| 獨立4軸 | AFP2433 | ||||
| 線驅動器 | 獨立2軸 | 1pps～4Mpps | AFP2434 | ||
| 獨立4軸 | AFP2435 | ||||
|

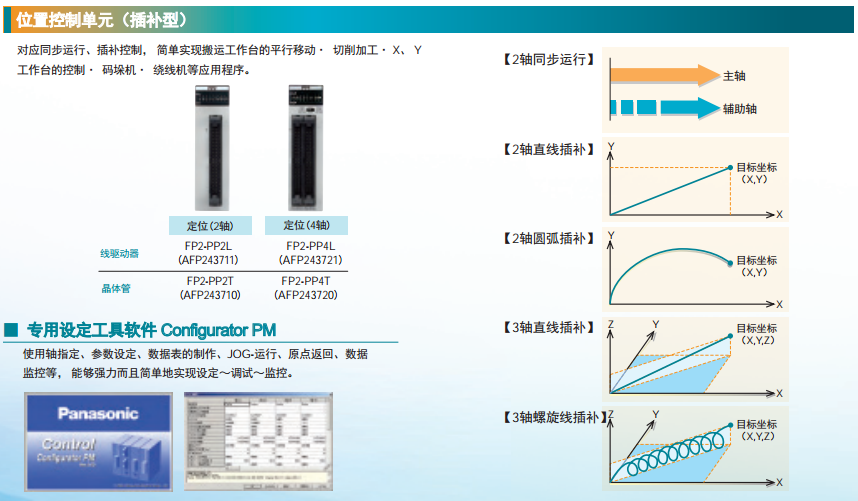

FP2 位置控制單元 插補型 |
晶體管 | 2軸(直線/圓弧、插補、同步) | 1pps～500kpps | AFP243710 | |
| 4軸(2軸直線、2軸圓弧、3軸直線、3軸螺旋、2軸同步) | AFP243720 | ||||
| 線驅動器 | 2軸(直線/圓弧、插補、同步) | 1pps～4Mpps | AFP243711 | ||
| 4軸(2軸直線、2軸圓弧、3軸直線、3軸螺旋、2軸同步) | AFP243721 | ||||
|
FP2 高速計數器單元 |
中斷輸入8點 高速計數器4CH 比較輸出8點 輸入：24V DC 輸出：5～24V DC(0.1A 12點/0.8A 4點) |
NPN輸出 | AFP2441 | ||
| PNP輸出 | AFP2451 | ||||
|
FP2 脈沖I/O單元 |
中斷輸入8點 高速計數器4CH 比較輸出8點 脈沖輸出4CH PWM輸出4CH 輸入：24V DC 輸出：5～24V DC(0.1A 12點/0.8A 4點) |
NPN輸出 | AFP2442 | ||
| PNP輸出 | AFP2452 | ||||
| ※1 | 附帶散線壓接用插座。接線時壓接工具(品號AXY52000FP)。使用專用工具終端或扁平電纜插座時， 請另外定貨。 |
|---|---|
| ※2 | 關于電機驅動器I/F終端Ⅱ， 請參照FPΣ的有關項目。 |
| ※3 | 標準(以住)產品的FP2位置控制單元(AFP2430和AFP2431)和FP2位置控制單元多功能型不可兼容。詳細情況請向本公司查詢。 |
智能單元
模擬量輸入輸出單元
|
|
|
位置控制?計數控制用單元
|

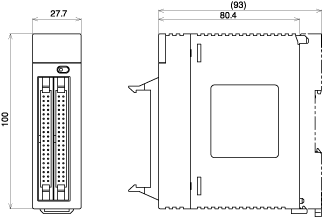

■位置控制單元(4軸) [AFP2433/AFP2435/AFP243720/AFP243721]
|
|
規格比較
| 項目 | FP2SH CPU單元 | FP10SH CPU單元 | |||
|---|---|---|---|---|---|
|
FP2?C2L(AFP2221) FP2?C2(AFP2231) FP2?C2P(AFP2235) FP2?C3P(AFP2255) |
AFP6221V3 | AFP6211V3 | |||
|
控制I/O 點數 |
基本構成時 |
使用母板時最大768點(12模塊) 使用母板H型時最大512點(8模塊) |
最大512點 | ||
| 擴展構成時 |
母板使用時最大1600點(25模塊) 使用母板H時最大2048點(32模塊) |
最大2048點 | |||
|
遠程I/O 使用時 |
最大8192點 | 最大8192點 | |||
|
程序 容量 |
內置RAM |
約60k步 (FP2?C3P約120k步) |
約30k步 | ||
| 擴展時 | - | 約60k步/約120k步 | |||
|
運算速度 (代表值) |
基本命令 | 0.03μs～/命令 | 0.04μs～/命令 | 0.10μs～/命令 | |
| 應用命令 | 0.06μs～/命令 | 0.08μs～/命令 | 0.20μs～/命令 | ||
|
運 算 用 存 儲 點 數 |
繼電器 | 外部輸入(X) | 8192點 | 8192點 | |
| 外部輸出(Y) | 8192點 | 8192點 | |||
| 內部繼電器(R) | 14192點 | 14192點 | |||
| 計時器、計數器(T/C) | 合計3072點 | 合計3072點 | |||
| 鏈接繼電器(L) | 10240點 | 10240點 | |||
| 脈沖繼電器(P) | 2048點 | 2048點 | |||
| 異常通知繼電器(E) | 2048點 | 2048點 | |||
|
存儲 區域 |
數據寄存器(DT) | 10240字 | 10240字 | ||
| 文件寄存器(FL) |
FP2?C2L:32765字 FP2?C2、FP2?C2P、FP2?C3P:32765字×3Bank |
32765字 | |||
| 鏈接寄存器(LD) | 8448字 | 8448字 | |||
|
計時器/計數器 (SV) |
3072字 | 3072字 | |||
|
計時器/計數器 經過時間范圍(EV) |
3072字 | 3072字 | |||
|
索引寄存器 (I0～I(xiàn)D) |
14字×16Bank | 14字×16Bank | |||
| 注釋輸入 | 內置 | 可選件 | |||
| 日歷計時器功能 | 內置 | 內置 | |||
| ROM運轉功能 |
FP2?C2L、FP2?C2時 :可選件 FP2?C2P、FP2?C3P時:本體內置 |
可選件 | |||
FP2SH與FP2的兼容注意事項
■關于硬件的兼容性
使用FP2SH時單元、關聯產品大致與FP2通用、但請注意以下幾點。
可選件的存儲單元無法通用。
- 可以使用FP2SH CPU單元[型號FP2?C2 或者FP2?C2L]的存儲單元、僅限[型號FP2?EM7或者訂貨產品號AFP2208]。
- FP2用的存儲單元無法使用[型號FP2?EM1、EM2、EM3、EM6]。
不同的可選件的ROM、非易失性內存種類不同。
- 可以使用FP2SH CPU單元[型號FP2?C2]的ROM、為[訂貨產品號AFP5208或者AFP5209]。首先在非易失性內存上安裝存儲單元[訂貨產品號AFP2208]后方能通用。
- FP2用的ROM無法使用[訂貨產品號AFP2204或者AFP2205]。
備用電池種類不同。
- FP2SH CPU單元用的電池為帶有連接器電池[訂貨產品號AFP8801]。
- FP2 CPU單元無法使用電池[訂貨產品號AFC8801]。
計數器定時器?注釋寄存器非預先內置。
- FP2SH CPU單元為內置無需可選件。
關于FP2SH的ROM運轉功能
- 對應小型PC卡CPU單元(FP2?C2P、FP2?C3P)、內置有可以使用程序的寄存器F?ROM。此外，無法交換使用F?ROM。
■關于軟件的兼容性
FP2SH為FP2升級兼容產品、在FP2SH上均能運行。其他點數等事項請確認規格表。
FP2/FP2SH與FP10SH兼容注意事項
■關于硬件的兼容性
使用FP2SH時單元、關聯產品大致與FP2通用、但請注意以下幾點。
可選件的存儲單元無法通用。
- 可以使用FP2SH CPU單元[型號FP2?C2 或者FP2?C2L]的存儲單元、僅限[型號FP2?EM7或者訂貨產品號AFP2208]。
- FP2用的存儲單元無法使用[型號FP2?EM1、EM2、EM3、EM6]。
不同的可選件的ROM、非易失性內存種類不同。
- 可以使用FP2SH CPU單元[型號FP2?C2]的ROM、為[訂貨產品號AFP5208或者AFP5209]。首先在非易失性內存上安裝存儲單元[訂貨產品號AFP2208]后方能通用。
- FP2用的ROM無法使用[訂貨產品號AFP2204或者AFP2205]。
備用電池種類不同。
- FP2SH CPU單元用的電池為帶有連接器電池[訂貨產品號AFP8801]。
- FP2 CPU單元無法使用電池[訂貨產品號AFC8801]。
計數器定時器?注釋寄存器非預先內置。
- FP2SH CPU單元為內置無需可選件。
關于FP2SH的ROM運轉功能
- 對應小型PC卡CPU單元(FP2?C2P、FP2?C3P)、內置有可以使用程序的寄存器F?ROM。此外，無法交換使用F?ROM。
■關于軟件的兼容性
FP2SH為FP2升級兼容產品、在FP2SH上均能運行。其他點數等事項請確認規格表。
FP2SH用小PC卡
部分小PC卡生產終止，訂貨時敬請注意產品型號。
生產終止品
| 種類 | 內存容量 | 訂貨產品號 | 使用電池類型 |
|---|---|---|---|
| SRAM型 | 2MB | AIC52000 | 內置蓄電池(充電型) |
新商品
| 種類 | 內存容量 | 訂貨產品號 | 使用電池類型 |
|---|---|---|---|
| SRAM型 | 2MB | AFP2209 | 鋰電池(交換型) |
注意
關于AFP2209
- 使用可替換的鋰電池。初次使用時請使用包裝中的電池。
關于AIC52000
- 內置備用蓄電池寄存器。初次使用時，請將電池充電24小時以上。完全充電、可備用3個月以上。 PLC通電狀態下不會使用。在無法定期充電會降低壽命。無法更換備用電池。
可選件
| 商品 | 訂貨產品號 | |
|---|---|---|
|
虛設單元 空插槽用的蓋子 |
AFP2300 |
|
FP2SH用 維修用電池 FP2SH CPU單元用 附帶電纜 |
AFP8801 |
|
小PC卡 AFP2209用 |
AFP2806 |
|
附屬于FP2 I/O單元的端子臺 安裝在FP2 I/O單元(端子臺型)(5個裝) |
AFP2800 |
|
散線連接器(附屬品) 附屬于FP2 I/O單元和位置控制單元(2個裝) |
AFP2801 |
|
扁平電纜連接器(40芯) F用于FP2 I/O單元、位置控制單元用。 用扁平電纜進行統一配線時使用。(2個裝) |
AFP2802 |
|
||
