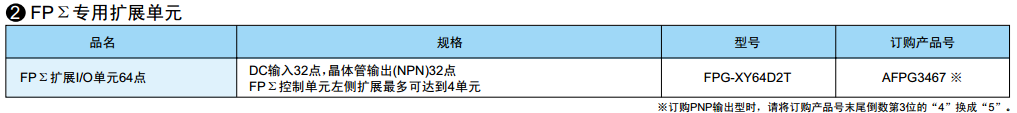

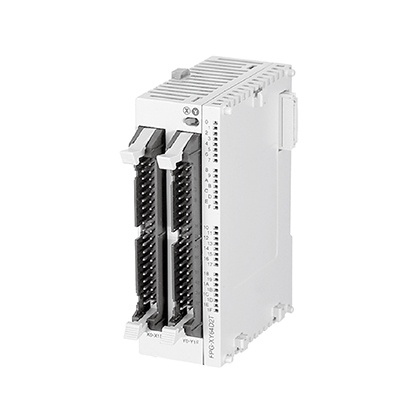

FPΣ(FPG)專用擴展單元-FPG-XY64D2T（AFPG3467） 擴展I/O單元64點
超小型，高性能。最大輸入輸出可達384點。程序容量32K步，可充分確保注釋區域。配置RS485端口，溫度調節簡單。
編 號：1012371888
型 號：FPG-XY64D2T（AFPG3467）
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息

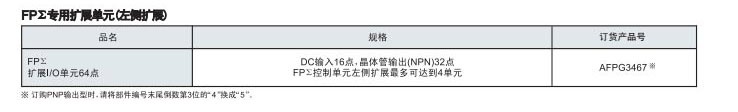

- 產品種類

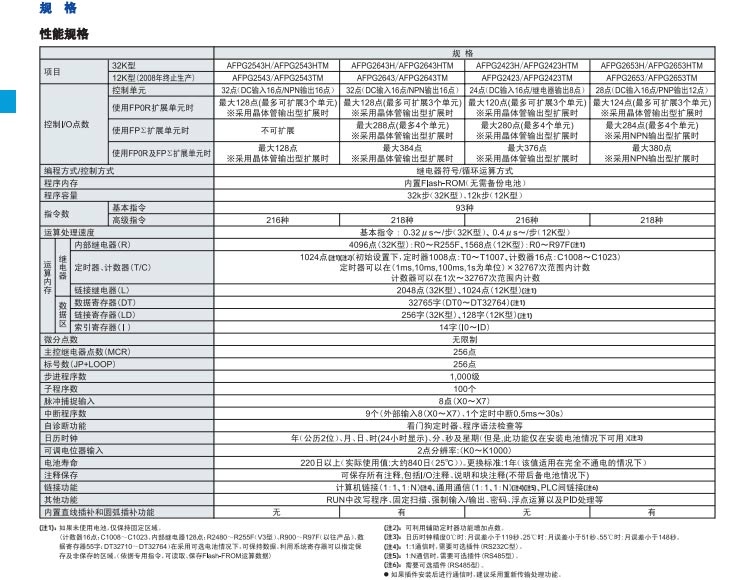

- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

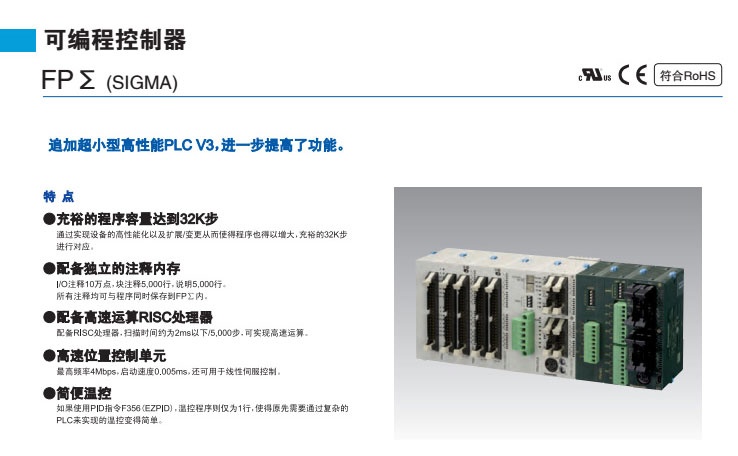

特點
|
High Performance
高速運算
|
大容量的程序存儲器
|
獨立的注釋存儲器
|
最大I/O點數

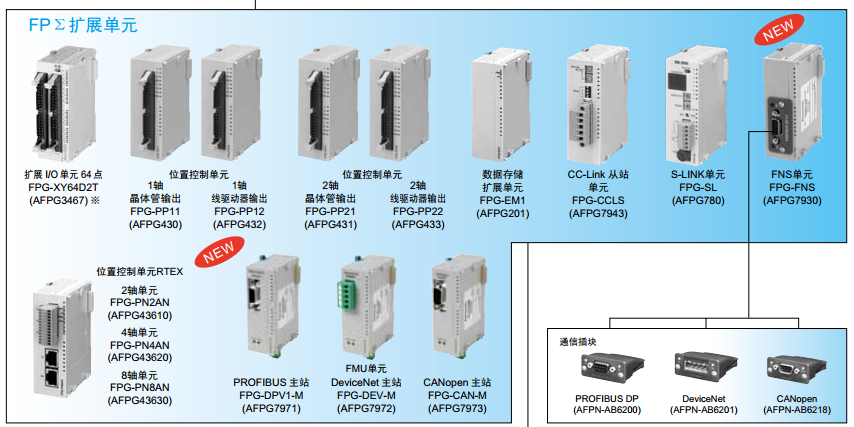

中間為控制單元，左側可擴展4臺擴展單元，右側可擴展3臺。以此可達到最大I/O點數384點，實現超過小型PLC領域的控制功能。
Positioning
網絡伺服系統
位置控制單元RTEX可對應松下電器產業制造的MINAS A4N“Real Time Express”構建高速、省配線的網絡伺服系統。復雜的配線作業可大幅度減少，有助于實現多軸控制裝置的迅速啟動運行。
高速啟動
脈沖輸出型位置控制單元可實現0.005ms高速啟動，最適用于電子零部件的碼垛等高速、反復進行短行程操作的應用程序。
|

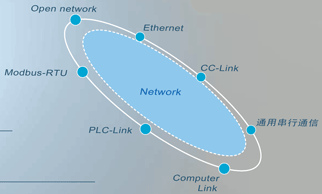

Network
最大3通道＋通信單元
通信插件(2通道型)與編程口配合使用，可通過控制單元搭載串行端口3通道。與品種豐富的通信單元組合使用，可構筑廣泛的網絡應用程序。
開放式網絡
如果使用FNS單元，可作為從站分別與PROFIBUS DP、DeviceNet、CANopen連接。
Ethernet
如果使用FP-WEB-SERVER2，可通過LAN電路簡單地進行檢查數據、生產數據以及錯誤信息的收集?？墒褂霉ぞ哕浖﨔P Web Configurator Tool，方便地進行FP WEBSERVER2的連接設定。
Modbus-RTU
對應全球通用的業界標準Modbus RTU的主/從站。在空調·溫度控制等方面，發揮強大威力。
CC-Link
如果安裝CC-Link單元，可與其他公司的PLC(三菱電機公司制造)等進行數據交換。
PLC連接
如果使用通信插件(RS485型)，可在最多16臺FPΣ之間方便地共享位數據/字數據。(與FP-X、FP0R、FP-X0、FP2可混合使用)
計算機鏈接
|
Analog control
模擬量輸入/輸出(A/D轉換、D/A轉換)
|
溫度輸入
|

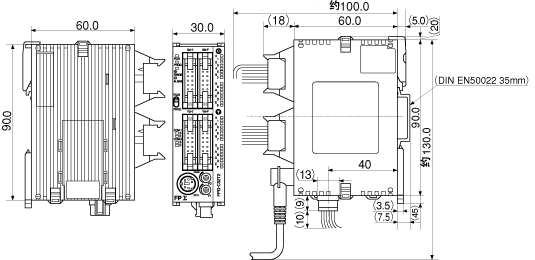

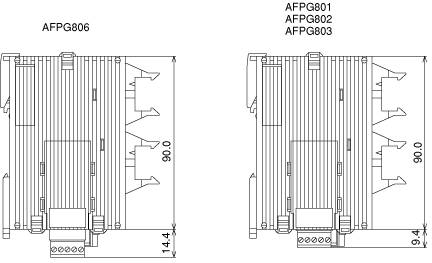

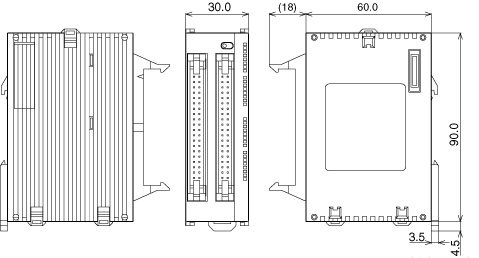

尺寸圖
- 單位mm
可選件
配線工具
|
端子臺用改錐 繼電器輸出型?端子臺(Phonenix制)在接線時需要。 |
AFP0806 |
|
散線壓接工具 晶體管輸出型附屬的連接器在接線時需要。 |
AXY52000 |
安裝部件
|
FPO安裝板 窄條30型 擰緊螺絲用的安裝板。寬30mm型。 |
AFP0811 (含10個) |
|
FPO安裝板 窄條型 擰緊螺絲用的安裝板。窄條型。 |
AFP0803 (含10個) |
|
安裝板 擰緊螺絲用的安裝板。平面型。 |
AFP0804 (含10個) |
輸入輸出電纜
|
晶體管輸出型用 I/O電纜 2個一套 |
|
|
一側附帶連接器的散線電纜(10芯)、 AWG22,0.3mm 22個(藍?白)1套 <長度1m> |
AFP0521 | |
|
一側附帶連接器的散線電纜(10芯)、 AWG22,0.3mm 22個(藍?白)1套 <長度3m> |
AFP0523 | |
| ※ | 需要I/O電纜各2套(共4個)。 |
|---|
連接器
|
扁平電纜用連接器套件(10芯) 用扁平電纜布線時使用。 |
AFP0808(4個裝) |
|
扁平電纜連接器 用于FP2I/O單元和位置控制單元。 用扁平電纜進行統一配線時使用。 |
AFP2802(2個裝) |
維修部件
|
端子臺插座 繼電器附帶輸出?端子臺型。 維修部件。 |
AFP0802 (含2個) |
|
散線壓接連接器插件 附帶晶體管輸出型。 維修部件。 |
AFP0807 (含2個) |
|
FPΣ用電源電纜 附帶控制單元及繼電器輸出型的擴展單元出力。 維修部件。長1m。 |
AFPG805 |
|
FPΣ專用備用電池 演算用內存?日歷時鐘的備份用。 |
AFPG804 |
|
FPΣ高容量電池用支架 備用電池支架。為使用市售備份電池CR123A客戶使用。 |
AFPG807 |
散線壓接連接器
| 品名 | 訂貨產品號 | 適用電纜尺寸 | 電線規格 | |
|---|---|---|---|---|
| 電纜直徑 | 備注 | |||
| 散線壓接連接器 | AXW7221FP | AWG#22 | φ1.5～φ1.1 | AWG#22 12根/0.18 |
| AWG#24 | 雙絞線 | |||
| AXW7231FP | AWG#26 | φ1.3～φ1.1 | 雙絞線 | |
| AWG#28 | 雙絞線 | |||
