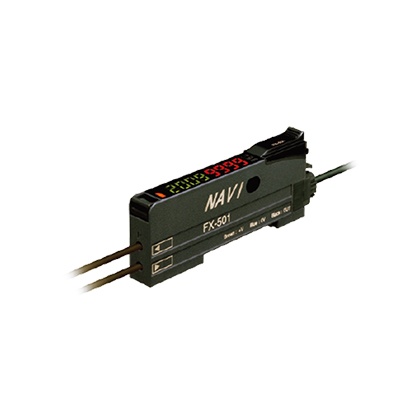

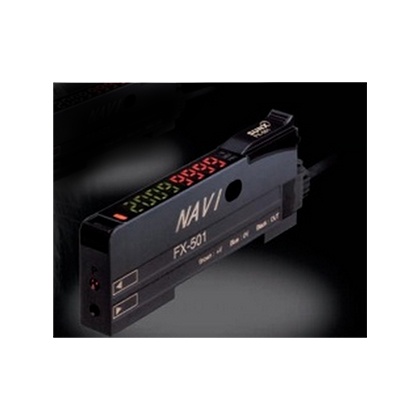

數字光纖傳感器 FX-500 Ver.2放大器標準型電纜型 FX-501-C2

業界新登場 ?寬屏2個畫面 ?高功能 ?監控電流輸出型新上市

編號：1012861608

型號：FX-501-C2

品牌：Panasonic(松下電工)

貨期：現貨

服務：由科恩電氣發貨并提供售后服務

瀏覽：次

資料：點擊查看點擊下載

分享到：QQ空間新浪微博騰訊微博人人網豆瓣網開心網搜狐微博

------ 相關產品 ------

客服中心

售前咨詢（天津）

售前咨詢（北京）

售前咨詢（濟南）

項目咨詢

售后與維修咨詢

同品牌熱門推薦

基本信息
產品種類
詳細規格

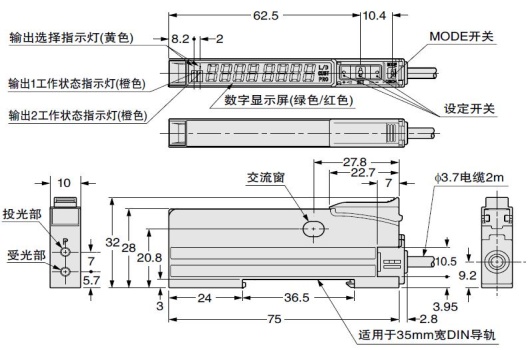

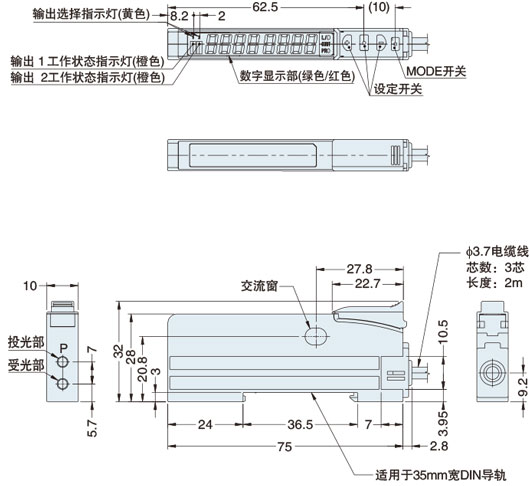

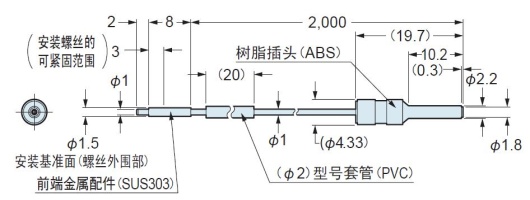

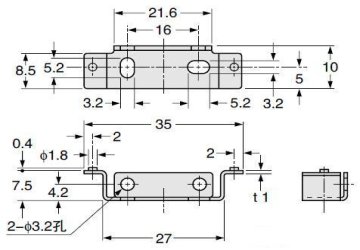

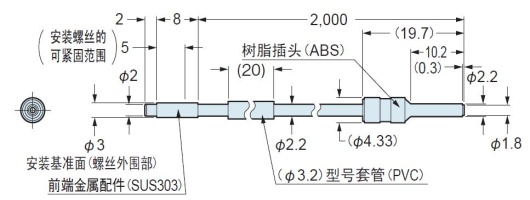

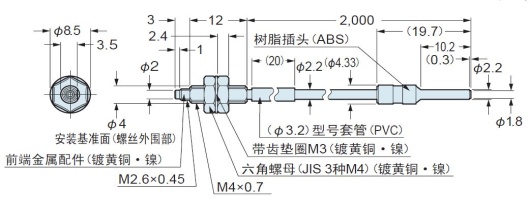

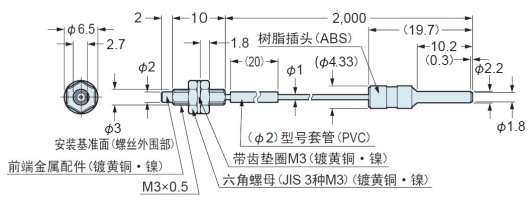

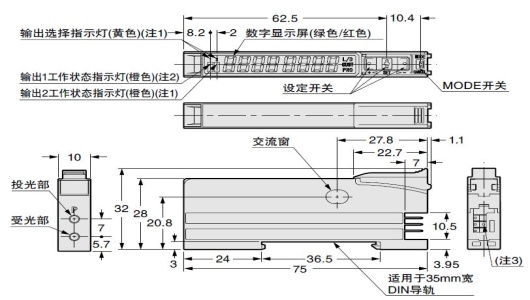

產品尺寸

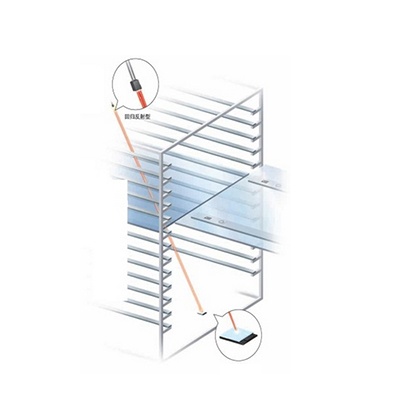

產品用途
可選件

裝載Sensing Engine SENTRION

※1

※2

※3

※1	EMC指令
※2	Listing認證
※3	認證獲得

2014年12月電纜型數字光纖傳感器FX-501-C2

特點

裝載Sensing Engine SENTRION
新開發傳感專用ASIC。不僅具備傳感的遠距離化?高精細化，同時也更穩定，開辟了光纖傳感器新的未來。

不同的穩定感!

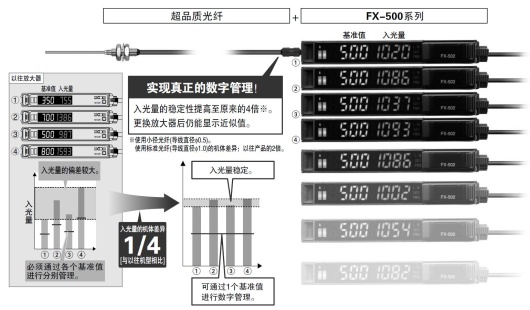

「各種進行相同檢測的數字」、「顯示值強制統一，動作時無法進行讀取」
松下電工SUNX著眼于光纖傳感器的機體差，以數字化數值更接近絕對值為目標。
FX-500 Ver.2系列通過與超品質光纖間的組合，將入光量的機體差減少至了以往的1/4。
可使數字化數值更接近絕對值，并可對以往絕對無法了解的檢測狀態的變化進行監視。

■在作業指導書上1個數值都可以被清楚記載

■穩定的光纖傳感器維護簡單[業界首創]

■入光亮穩定，確保光軸調整[業界首創]

超乎想象的品質!
超品質光纖問世

超品質光纖的詳情請點擊

結合本公司工廠新工藝和“生產”的質量管理體系。采用新材料的光纖。標準光纖的基本性能大幅提高！

業內最快^※&長距離檢測

配備傳感發動機“SENTRION”，從主動耦合投光設備中生成高結合效率的超光束，實現了業內最快※的高速應答和超長距離傳感。擴大了檢測的可能性。

■業內最快的25μs^※
配備傳感發動機“SENTRION”的FX-500 Ver.2，通過業內最快^※的高速反應進一步提高了生產力。

即使是適用需告訴反應小徑光纖的小型工件檢測時，無論是否高速化，都可按照大于以往最快速模式的檢測距離進行適用。

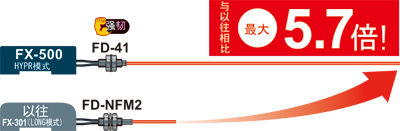

■配備實現長距離感應的HYPR模式
反射型傳感FD-NFM2是以往產品的5.7倍。同等規格下實現在業內No.1^※的檢測距離。

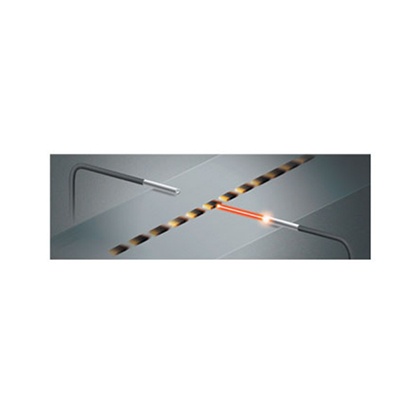

■細徑光纖絕對領先的No. 1^※
為了能遠距離?穩定地檢測微小部品，實現了在小型頭部的細徑光纖上遠距離檢測。

■超高速模式下也能反應!
高速模式是原來的2.6倍的業內最高速^※25μs與實現業內No.1^※的檢測距離。

※2009年9月本公司調查結果

不同的切割感!

傳感發動機通過“SENTRION”和徹底的S/N比提高，實現了高精細化及低應差化。
以往無法檢測的微小光量變化也能盡收眼底。

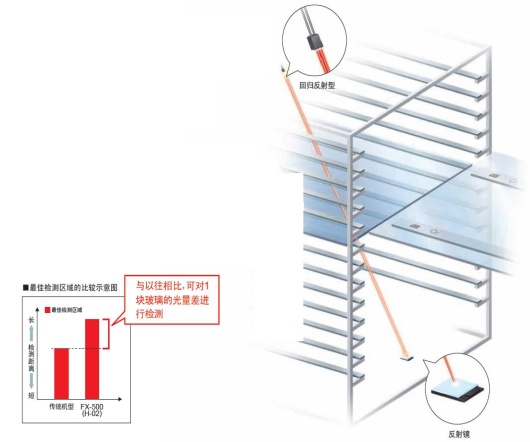

■在難以獲得光量的長距離下，也可檢測光量差異較小的工件 [H-02模式]
FX-500 Ver.2系列不但對檢測的滯后現象的極小，同時實現了對于超光束的遠距離化。現在為止在最遠距離下，光量差異較小的場合也可敏銳地檢測。

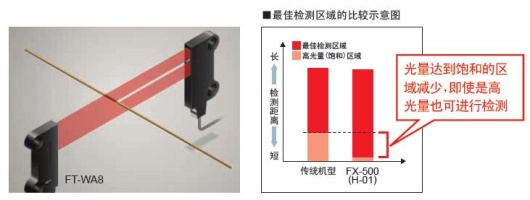

■避免飽和，實現敏銳的檢測 [H-01模式]
對于以往即使在強光飽和的條件下，FX-500 Ver.2系列最大限度地持續消減滯后現象，能夠檢測最合適的光量。

新規格!

■視野開闊的平板顯示器
大屏幕、高對比度的高亮度7段顯示器不帶保護罩，多個視角都可進行清晰查看。

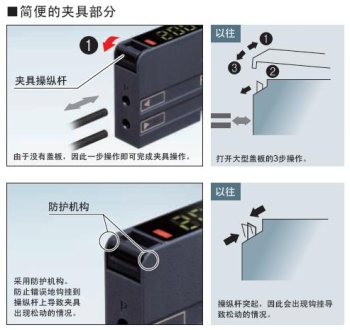

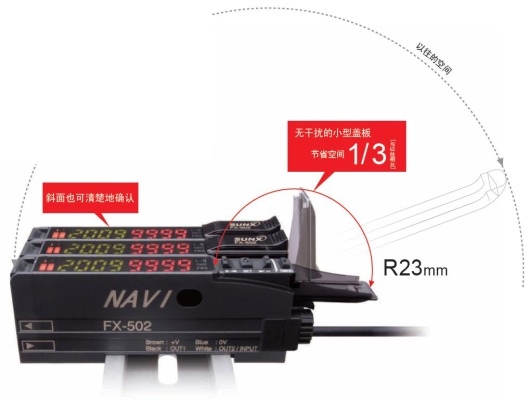

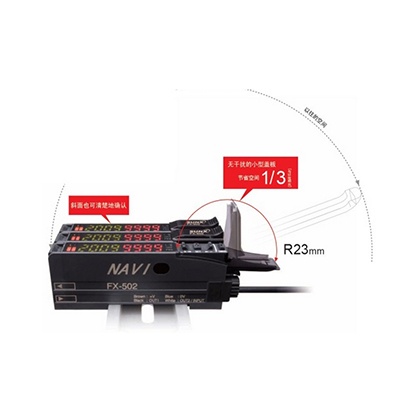

■簡單操作的簡易夾緊裝置
以往是開放外殼以后進行夾緊操作的，FX-500 Ver.2系列采用卡槽結構，去除了外殼。可以進行對夾緊操作。

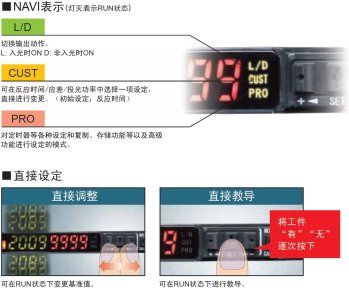

■MODE NAVI+ 直接設定
傳感器的基本操作項目在3個指示燈和2畫面上表示MODE NAVI。現在，設定任何的操作模式，即使是第一次也能實現容易的掌握操作性。

監控電流輸出型上市[FX-505(P)-C2]

可對入光量的數值輸出4～20mA的模擬電流，因此可對檢測物體進行監控。

支持豐富功能的業界最高峰

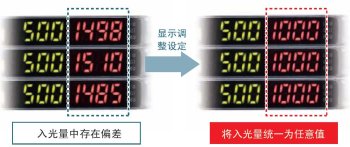

■顯示調整設定
檢測本身沒有問題而存在顯示偏差時，會使作業人員有所擔心。通過顯示調整設定，可修正為任意值，因此可消除顯示上的偏差，制作作業指示書等也變的容易。

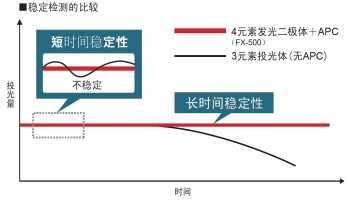

■穩定的投光量
本公司在行業內率先配備的“4元素發光二極體”可實現穩定的投光量，如今已成為了業界的標準規格。FX-500 Ver.2系列也延用了該二極體和可在接通電源等情況下獲得短期穩定性的“APC(Auto PowerControl)電路”。

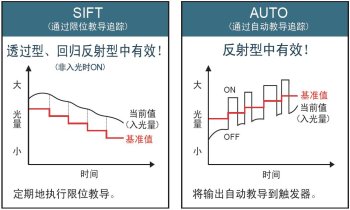

■設定基準值追蹤周期
為追蹤長期的環境變化(灰塵等)引起的光量變化，可按照任意周期確認入光量，并自動對基準值進行重新設定。從而有助于實現長期的穩定檢測及減少維護工時。

■自己判斷輸出 [FX-502(P)]

■同時具備穩定的檢測和ECO，投光POWER和GAIN設定

■搭載了邏輯運算功能 [業界首創]

■裝備了5種的計時功能

■通過8個數據庫實現流暢的工序更換

■通過基于外部輸入的遠程操作，提高作業效率[FX-502(P)]

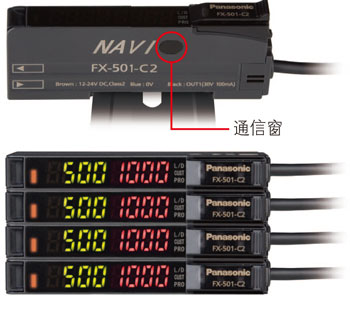

■通過光通信功能進行整體調整

■無主機、子機之分

配備防干擾功能

最多可采用12臺，通過光通信進行干涉防止。
并且，通過不同頻率干涉防止功能，即使不連接放大器也可緊密安裝最多3臺光纖。

內置各種控制功能無需控制器

■有效節省配線，降低成本

■配備邏輯運算功能(AND，OR，XOR)

■配備5種定時器功能

種類

放大器

放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。

種類		型號	投光元件	輸出	外部輸入
標準型	連接器型	FX-501	紅色LED	NPN開路集電極晶體管	-
	連接器型	FX-501P		PNP開路集電極晶體管
	電纜型	FX-501-C2		NPN開路集電極晶體管
雙輸出型		FX-502		NPN開路集電極晶體管雙輸出	配備 (與輸出2切換)
雙輸出型		FX-502P		PNP開路集電極晶體管雙輸出	配備 (與輸出2切換)
模擬輸出型		FX-505-C2		NPN開路集電極晶體管雙輸出模擬電流輸出	配備
模擬輸出型		FX-505P-C2		PNP開路集電極晶體管雙輸出模擬電流輸出	配備

單觸式電纜 FX-501(P)用

放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。

種類	型號	說明
母電纜 (3芯)	CN-73-C1	長度1m	0.2mm² 3芯片橡皮電纜，一端帶連接器電纜外徑：?3.3mm
	CN-73-C2	長度2m
	CN-73-C5	長度5m

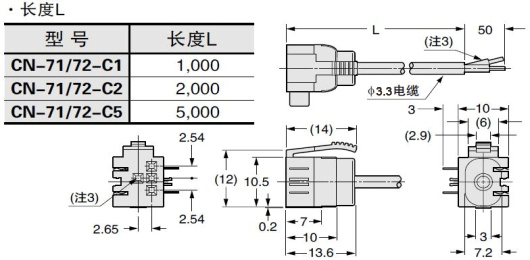

子電纜 (1芯)	CN-71-C1	長度1m	0.2mm² 單芯片橡皮電纜，一端帶連接器電纜外徑：?3.3mm 母電纜最多可連接15根
	CN-71-C2	長度2m
	CN-71-C5	長度5m

(注):	從2013年3月開始生產的產品，單觸式電纜的材質將更改為適應UL認證的材質(難燃性VW-1)。 ?導體公稱截面積：0.15mm²→0.2mm² ?鎧裝外徑：?3.0mm→?3.3mm

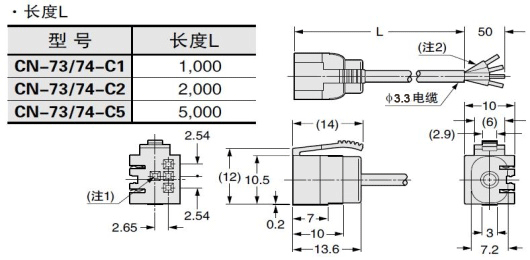

母電纜

CN-73-C□

子電纜

CN-71-C□

單觸式電纜 FX-502(P)用

放大器本體不附帶單觸式電纜。請務必另行購買單觸式電纜。

種類	型號	說明
母電纜 (4芯)	CN-74-C1	長度1m	0.2mm² 3芯片橡皮電纜，一端帶連接器電纜外徑：?3.3mm
	CN-74-C2	長度2m
	CN-74-C5	長度5m
子電纜 (2芯)	CN-72-C1	長度1m	0.2mm² 單芯片橡皮電纜，一端帶連接器電纜外徑：?3.3mm 母電纜最多可連接15根
	CN-72-C2	長度2m
	CN-72-C5	長度5m

母電纜

CN-74-C□

子電纜

CN-72-C□

尾盤

尾盤放大器本體不附帶尾盤。連接時請務必另行購買尾盤。

形狀	型號	內容
	MS-DIN-E	連接放大器或在DIN導軌上移動放大器時，請從兩端夾緊放大器，并將其固定。連接時請務必使用。

規格

種類		標準型		雙輸出型	模擬輸出型
種類		連接器型	電纜型	雙輸出型	模擬輸出型
型號	NPN輸出	FX-501	FX-501-C2	FX-502	FX-505-C2
型號	PNP輸出	FX-501P	-	FX-502P	FX-505P-C2
電源電壓		12~24V DC±10%　脈動P-P10%以下	24V DC⁺¹⁰_-15%　脈動P-P10%以下	12~24V DC±10%　脈動P-P10%以下
消耗電流		通常時：960mW以下 (電源電壓24V時，消耗電流40mA以下，電纜型的監控電流輸出除外) ECO模式時：680mW以下 (電源電壓24V時，消耗電流28mA以下，電纜型的監控電流輸出除外)	通常時：960mW以下 (電源電壓24V時，消耗電流40mA以下) ECO模式時：680mW以下 (電源電壓24V時，消耗電流28mA以下)	通常時：960mW以下 (電源電壓24V時，消耗電流40mA以下，電纜型的監控電流輸出除外) ECO模式時：680mW以下 (電源電壓24V時，消耗電流28mA以下，電纜型的監控電流輸出除外)
輸出 (雙輸出型?電纜型為輸出1、輸出2)		NPN開路集電極晶體管 ?最大流入電流：100mA(雙輸出型?模擬輸出型為50mA)(注2) ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：2V以下(注3)(最大流入電流的條件下) PNP開路集電極晶體管 ?最大源電流：100mA(雙輸出型?模擬輸出型為50mA)(注2) ?外加電壓：30V DC以下(輸出和＋V之間) ?剩余電壓：2V以下(注3)(最大源電流的條件下)
	輸出點數	1點		2點
	輸出動作	可用L/D模式切換入光時ON或非入光時ON
	短路保護	配備
響應時間		H-SP：25μs以下、FAST：60μs以下、STD：250μs以下、LONG：2ms以下、U-LG：4ms以下、HYPR：24ms以下　切換式
監控電流輸出		-	輸出電流：約4?20mA [H-SP、FAST、STD：顯示0?4,000、LONG：顯示0?8,000 (注4)]、響應時間：2ms以下零點：4mA±1%F.S.以內、跨距：16mA±5%F.S.以內、直線性：±3%F.S.以內、負載電阻：0?250Ω	-	輸出電流：約4?20mA [H-SP、FAST、STD：顯示0?4,000、LONG：顯示0?8,000 (注4)]、響應時間：2ms以下零點：4mA±1%F.S.以內、跨距：16mA±5%F.S.以內、直線性：±3%F.S.以內、負載電阻：0?250Ω
外部輸入 (雙輸出型切換輸出2)		-		< NPN輸出型> NPN無觸點輸入 ?信號條件　High：+8V?+V DC或斷開　Low：0?+1.2V DC(源電流0.5mA) ?輸入阻抗：約10kΩ PNP無觸點輸入 ?信號條件　High：+4V?+V DC(信號條件3mA) 　Low：0?+0.6V DC或斷開 ?輸入阻抗：約10kΩ
外部輸入對應功能		-		投光停止/教導(全自動、限定、2點教導)/邏輯運算設定/復制功能的鎖定/顯示調整/ 數據庫加載/數據庫保存　切換式
靈敏度設定方法		2點教導/限定教導/ 全自動教導/手動調節
入光量顯示范圍		H-SP/FAST/STD：0?4,000、 LONG：0?8,000、U-LG/HYPR：0?9,999
定時器功能		OFF延遲定時器/ON延遲定時器/單觸式定時器/ON·OFF延遲定時器/ON延遲·單觸式定時器有效/無效切換式　定時器時間可變		<輸出1> 斷開延遲定時器/接通延遲定時器/ONE SHOT定時器/接通?斷開延遲定時器/接通延遲?ONE SHOT定時器有效/無效切換式　定時器時間可變
定時器功能				<輸出2> 斷開延遲定時器/接通延遲定時器/ONE SHOT定時器有效/無效切換式　定時器時間可變
	定時器時間	定時器范圍"ms"：約0.5ms、約1?9,999ms、約1ms為單位/ 定時器范圍"sec."：約0.5s、約1?32s、約1s為單位/ 定時器范圍"1/10ms"：約0.05ms、約0.1?999.9ms、約0.1ms為單位各輸出分別設定
投光量可調節功能		配備　3級(各級為25～100％)+ 自動設定[H-SP為1級(25～100％)]
防干擾功能		配備(注5)　自動/異頻　切換式
各種設定		滯后設定/轉移設定/投光量設定/顯示反轉設定/ECO設定/數據庫加載?保存設定/復制設定/ 代碼設定/復位設定/邏輯運算設定/基準值追蹤周期設定等
保護構造		IP40(IEC)
使用環境溫度		-10?+55℃ [4?7臺緊貼時：-10?+50℃、8?16臺緊貼時(電纜型為8～12臺)：-10?+45℃] (注意不可結露、結冰)、存儲時：-20?+70℃
投光元件 (調制式)		紅色LED(投光波峰波長：643nm)
材質		外殼、外罩：聚碳酸酯(注6)、開關：聚酯類彈性體
電纜		-	0.2mm²3芯橡皮電纜，長2m	-	0.2mm²6芯橡皮電纜，長2m
電纜延長		-	0.3mm²以上的電纜，全長可延長至100m	-	0.3mm²以上的電纜，全長可延長至100m(電源電壓為12V DC以上)
重量		本體重量：約15g、包裝重量：約70g	本體重量：約60g、包裝重量：約65g	本體重量：約15g、包裝重量：約70g	本體重量：約60g、包裝重量：約100g
附件		FX-MB1(放大器保護封條)：1套

(注1)：無指定時的測量條件為使用環境溫度＝＋23℃。
(注2)：連接5臺以上的連接器型時為50mA(雙輸出型、電纜型為25mA)。
(注3)：使用電纜長5m的單觸式電纜(另售)的條件下。
(注4)：進行顯示調整設定后不適用。
(注5)：如下表所示，使用自動防干涉功能時，光纖頭的可緊貼安裝數量因響應時間而異。使用異頻防干擾功能時的光纖頭可緊貼安裝數量最多為3個。

■光纖頭可緊貼安裝數量(單位：套)
