螺紋型光纖 反射型(M3) 蘇州生產品 FD-33G
彎曲性能等大幅上升，同時實現高性價比。
編 號：1012931549
型 號：蘇州生產品 FD-33G
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
彎曲性能等大幅上升， 同時實現高性價比。
|
特點
■ 使用螺母安裝的標準型光纖。彎曲性能等大幅上升， 同時實現高性價比。
■ 透鏡安裝型光纖，通過安裝透鏡，可實現長距離檢測 及微小物體檢測。
■ 還備有結實的不銹鋼套和保護管，以防止斷線。

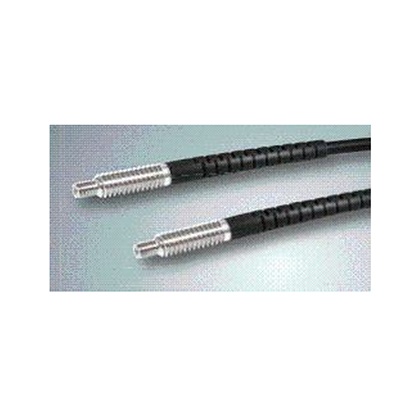

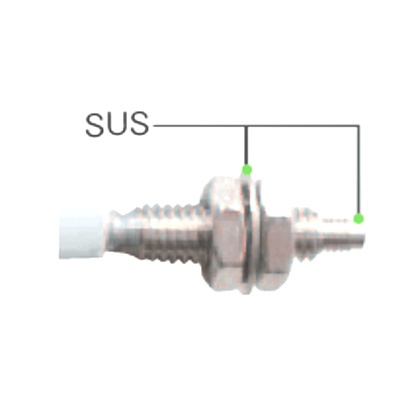

采用SUS光纖頭 牢固、抗外力 [蘇州生產品FT-46、FD-65、FD-33G]
光纖頭備有結實的不銹鋼套，提高安裝強度。
符合ROHS標準。
|

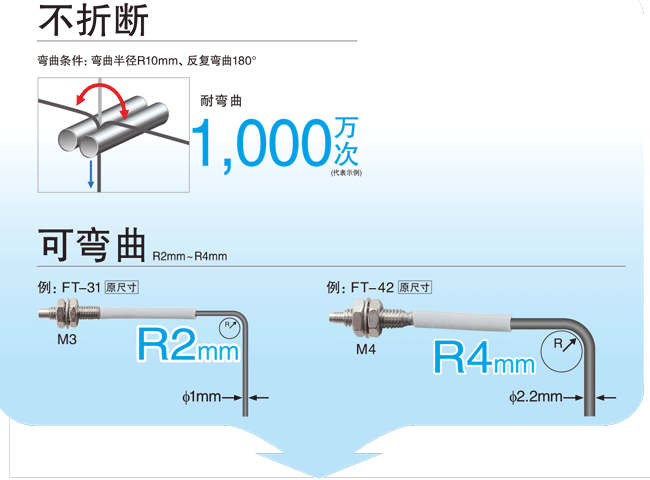

防折彎保護裝置 耐折彎 [蘇州生產品FT-46、FD-65、FD-33G]

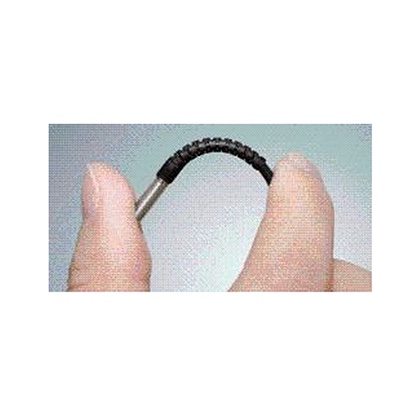

使用防折彎防斷線保護裝置，大幅提高光纖的耐彎曲強度。
|

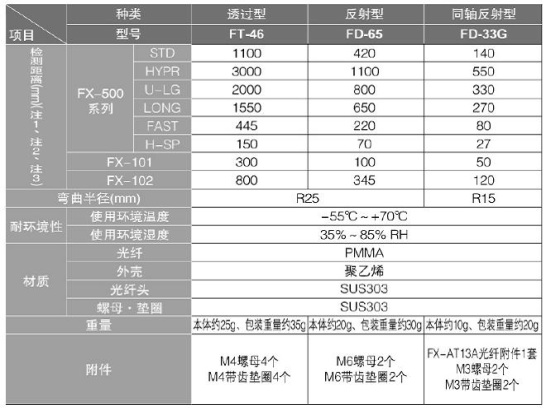

規格 [蘇州生產品FT-46、FD-65、FD-33G]
|
將光纖前端部的配件全部※SUS化
●明確符合RoHS
●適用于充電電池制造工序
●安裝強度提高
※部分型號除外(FT-R41W、FT-R42W、FT-140)
|
定心精度提高
各機體的光軸彎曲在±3°以內。實現±150μm以內的光軸定心精度。
●光軸調整更方便
●安裝加工精度提高
●檢測精度提高
鏡面度上升
采用PCTC研磨，實現超精密研磨。光纖端面的鏡面度是以往的5倍。
●檢測距離游刃有余
●光量提高、穩定檢測

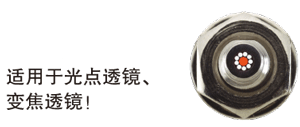

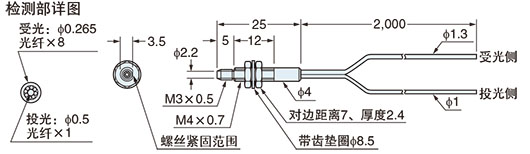

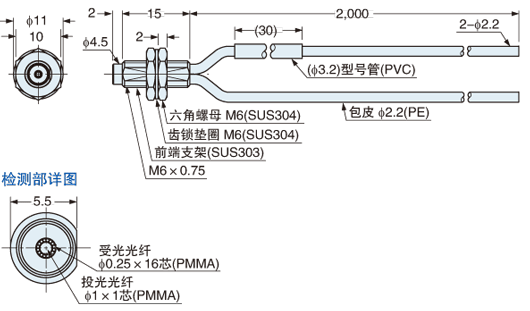

實現高精度定位的同軸型 FD-□G□
同軸光纖以投光光纖為中心，四周為受光光纖。最適用 于高精度定位。
可不受工件接近方向的影響進行檢測。
|
應用案例
|
超出想象的強韌光纖
|
|
|
|
種類
透過型（每套2根）
| 種類 | 前端形狀 | 型號 |
彎曲 半徑 (mm) |
光纖長度 | 自由裁切 | 光軸直徑 |
光軸 位置 /傾斜 |
保護 構造 |
使用 環境 溫度 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 |
|
 FT-31 |
R2 耐彎曲 |
2m | ○ | ?0.5 |
150μm /±2° |
IP67 |
－55～ ＋80℃ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
FT-31W | R1 |
150μm /±3° |
－40～ ＋60℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M4 |
可安裝透鏡
|
蘇州生產品
|
R25 |
○ （注1）
規格詳細

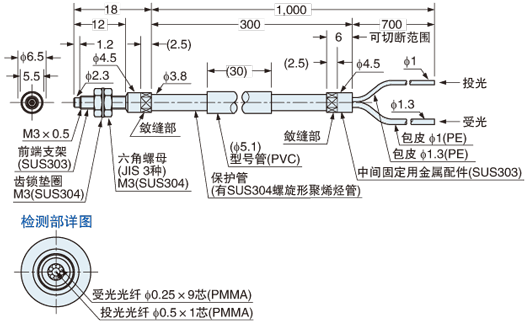

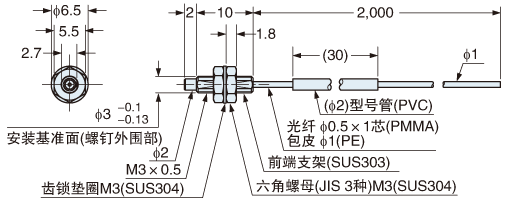

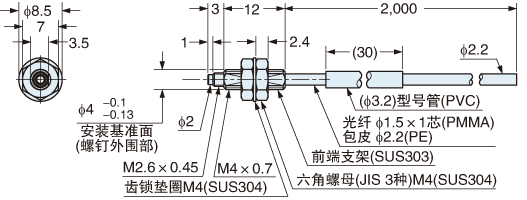

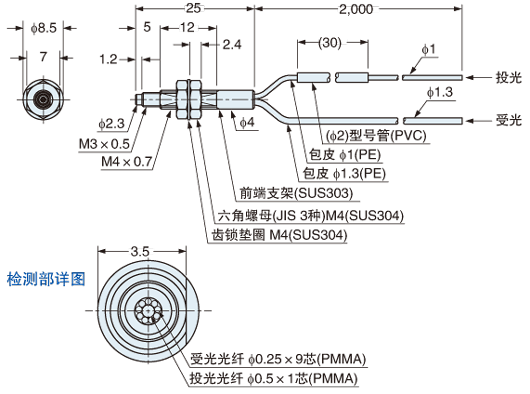

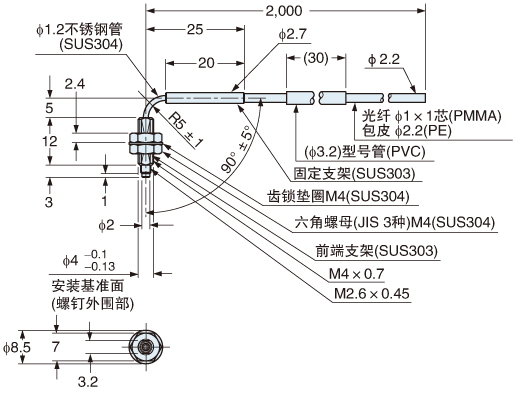

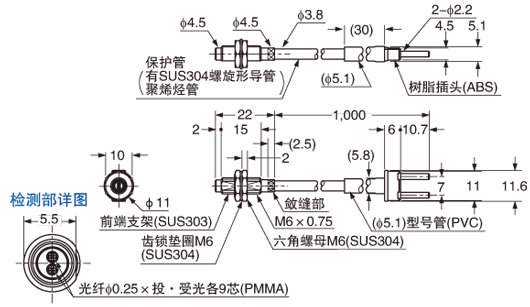

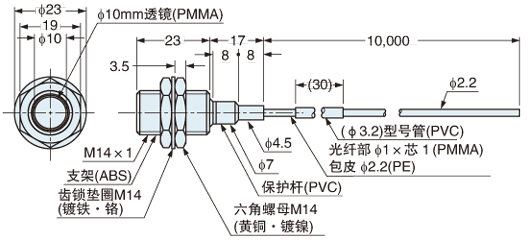

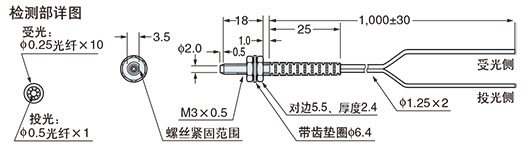

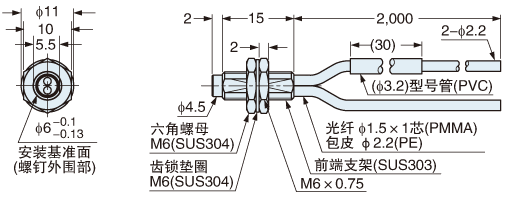

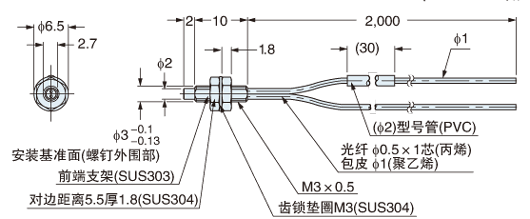

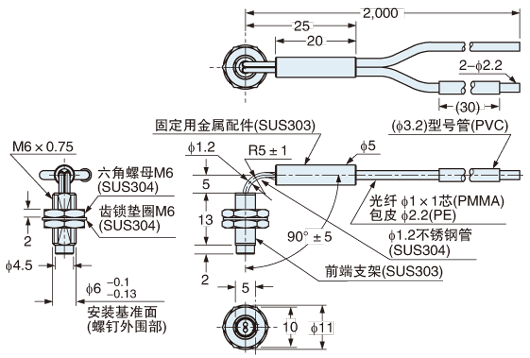

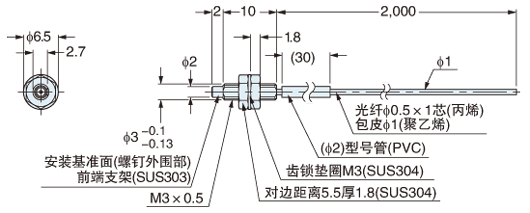

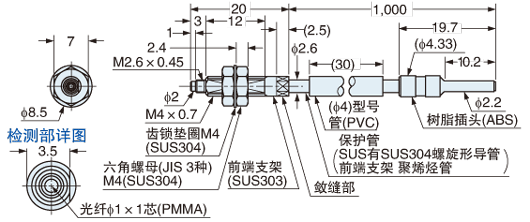

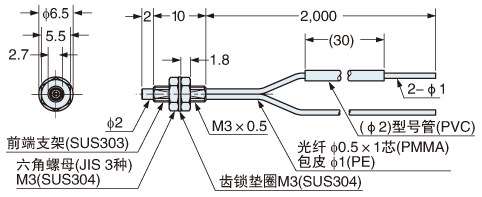

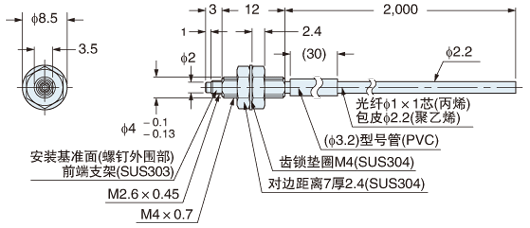

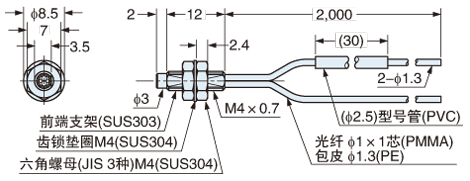

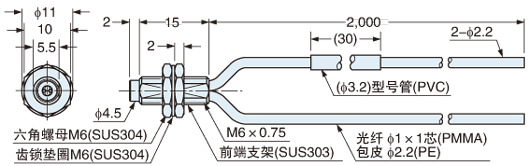

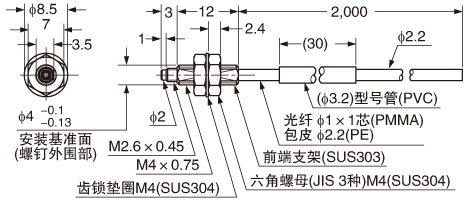

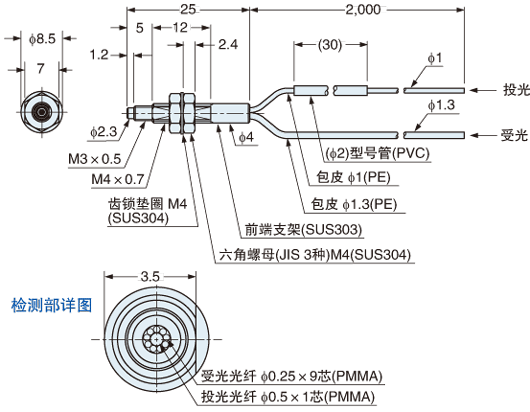

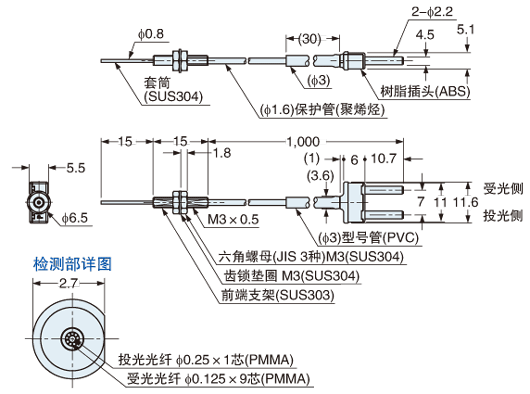

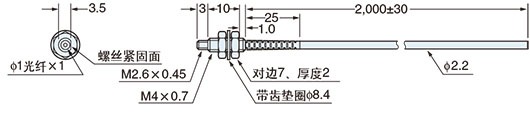

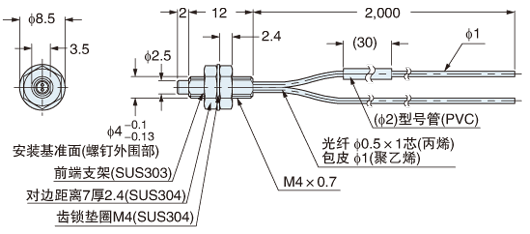

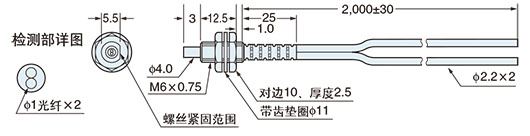

尺寸圖
FD-31
反射型?自由裁切
FD-31W
反射型?自由裁切
FD-32G
反射型?自由裁切
FD-32GX
反射型?自由裁切
FD-33G
自由裁切
FD-41
反射型?自由裁切
FD-41W
反射型?自由裁切
FD-42G
反射型?自由裁切
FD-42GW
反射型?自由裁切
FD-43G
反射型?自由裁切
FD-61
反射型?自由裁切
FD-61G
反射型?自由裁切
FD-61W
反射型?自由裁切
FD-62
反射型?自由裁切
FD-64X反射型
FD-65反射型?自由裁切
FD-EG30反射型
FD-EG31反射型
FD-R60
反射型?自由裁切
FT-140
透過型?自由裁切
FT-31
透過型?自由裁切
FT-31W
透過型?自由裁切
FT-42
透過型?自由裁切
FT-42W
透過型?自由裁切
FT-43
透過型?自由裁切
FT-45X
透過型
FT-46透過型?自由裁切
FT-R40
透過型?自由裁切
應用案例
可選件光纖用透鏡
關于光纖用透鏡，詳細內容 光纖配件
