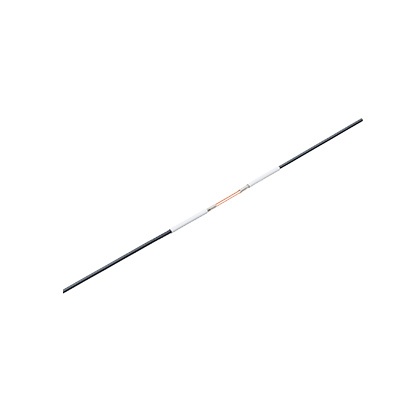

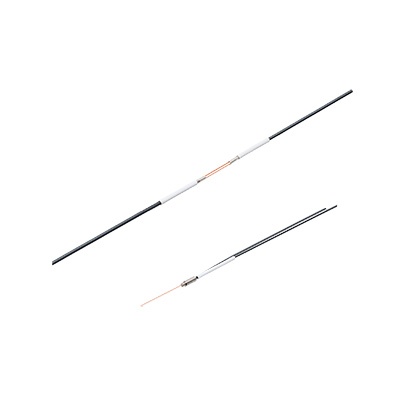

圓柱型光纖 透過型（每套2根）FT-S31W
高品質，使用方便。定心精度·鏡面度提高。
編 號：1012941534
型 號：FT-S31W
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

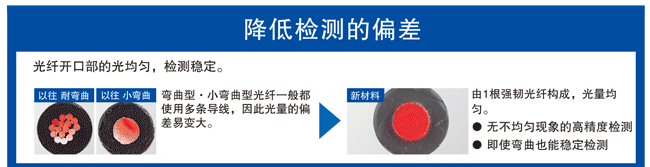

高品質，使用方便。定心精度·鏡面度提高
|
特點
■ 極細外形，可使用固定螺絲在狹小場所進行安裝。新增了?1/1.5/2.5/3/4共5種形狀。
■ 新增前端直徑φ0.25mm的極細型系列產品。
將光纖前端部的配件全部SUS化
●明確符合RoHS
●適用于充電電池制造工序
●安裝強度提高
<透過型>FT-S21/S21W/S31W
<反射型>FD-S32/S31
●高品質，使用方便
●定心精度·鏡面度提高
|
超出想象的強韌光纖
|
|
|
|
種類
透過型（每套2根）
| 種類 | 前端形狀(mm) | 型號 |
彎曲 半徑 (mm) |
光纖長度 | 自由裁切 | 光軸直徑(mm) |
光軸 位置 /傾斜 |
保護 構造 |
使用 環境 溫度 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| ?1 |
|
 FT-S11 |
R2 耐彎曲 |
500mm | - | ?0.25 | - | IP67 |
－55～ ＋80℃ |
|
| ?1.5 |
|
FT-S21 |
2m | ○ | ?0.5 |
150μm /±2° |
||||
|
FT-S21W | R1 |
150μm /±3° |
－40～ ＋60℃ |
||||||
| ?2.5 |
長距離檢測 帶透鏡
|
FT-S32 |
R10 耐彎曲 |
?2 | - | IP40 |
－40～ ＋70℃ |
|||
| ?3 |
|
FT-S31W | R1 | ?1 |
150μm /±3° |
IP67 |
－40～ ＋60℃ |
|||
|
極 細 型 |
? 3 |
狹光?0.125mm 套筒部分 不可彎曲 |
FT-E13 |
R2 耐彎曲 |
1m | ?0.125 | - |
－40～ ＋70℃ |
||
狹光?0.25mm 套筒部分 不可彎曲 |
FT-E23 |
?0.25 | - | |||||||
|
側 視 界 型 |
? 4 |
|
FT-V40 |
R4 耐彎曲 |
2m | ?2.5 | - | IP50 |
－40～ ＋60℃ |
|
| ? | 關于檢測距離，請參考「數字光纖傳感器 FX-500 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」頁面。 |
|---|---|
| ? |

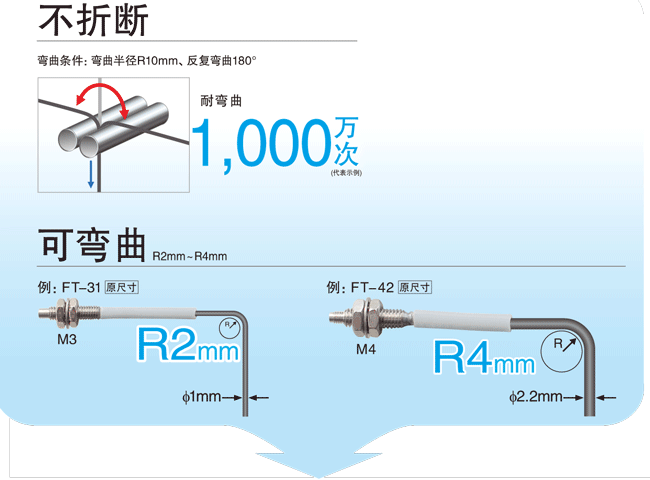

以下符號兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
反射型
| 種類 | 前端形狀(mm) | 型號 |
彎曲半徑 (mm) |
光纖長度 |
自由 裁切 |
光軸位置 /傾斜 |
保護 構造 |
使用 環境 溫度 |
|
|---|---|---|---|---|---|---|---|---|---|
| ?1.5 |
|
FD-S21 |
R2 耐彎曲 |
1m | - | - | IP40 |
－55～ ＋80℃ |
|
| ?3 |
|
FD-S32 |
R4 耐彎曲 |
2m | ○ |
150μm /±3° |
IP67 | ||
|
FD-S32W | R1 | - |
－40～ ＋60℃ |
|||||
|
FD-S31 |
R2 耐彎曲 |
150μm /±3° |
－55～ ＋80℃ |
|||||
同軸
|
FD-S33GW | R1 | - | IP40 |
－40～ ＋60℃ |
||||
|
極 細 型 |
?1.5 |
 套筒部分 不可彎曲 |
FD-E13 | R4 | 1m | - | - | ||
| ?3 |
同軸 套筒部分 不可彎曲 |
FD-E23 | - |
－40～ ＋70℃ |
|||||
| ? | 關于檢測距離，請參考「數字光纖傳感器 FX-500 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」頁面。 |
|---|---|
| ? |
以下符號兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
| 訂貨產品號 | FT-S31W |
| 型號 | FT-S31W |
| 產品名稱 | 透過型光纖 |
| 詳細 | 圓柱型光纖 |
| 系列名稱 | 圓柱型光纖 |
| 特長 | 高品質，使用方便。定心精度·鏡面度提高 |
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | FT-S31W |
| 型號 | FT-S31W |
| 特點 | ■ 極細外形, 可使用固定螺絲在狹小場所進行安裝。 |
| 檢測形態 | 透過型 |
| 光纖種類 | 圓柱型 |
| 前端直徑 | φ3mm |
| 前端長度 | 10mm |
| 有無套筒 | 無 |
| 光軸方向 | 俯視圖 |
| 光軸直徑/ 光點直徑 | φ1mm |
| 光軸精度: 光軸位置 | 150μm |
| 光軸精度: 光軸傾斜 | ±3° |
| 光纖長度 | 2m |
| 容許彎曲半徑 | R1mm |
| 自由裁切 | 可以 |
| 安裝透鏡 | 不可以 |
| 安裝保護管 | 不可以 |
| 用途 | 通用 |
| 環境性能 : 保護構造 | IP67 |
| 環境性能 : 使用環境溫度 MAX | 60℃ |
| 環境性能 : 使用環境溫度 MIN | -40℃ |
| 檢測距離（STD） | 800mm (FX-500系列) |
| 檢測距離（HYPR） | 3,300mm (FX-500系列) |
| 檢測距離（U-LG） | 1,900mm (FX-500系列) |
| 檢測距離（LONG） | 1,400mm (FX-500系列) |
| 檢測距離（FAST） | 490mm (FX-500系列) |
| 檢測距離（H-SP） | 160mm (FX-500系列) |

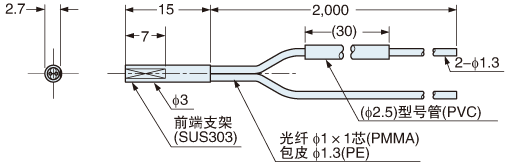

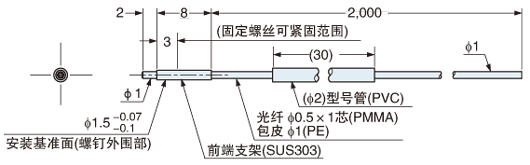

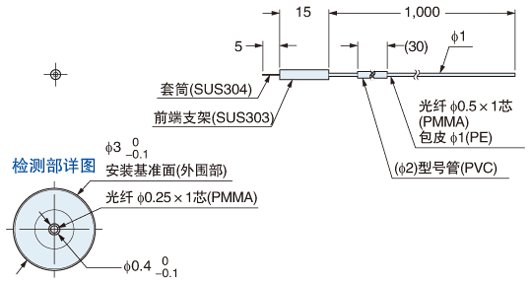

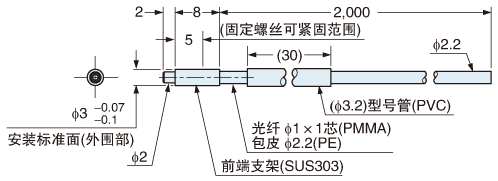

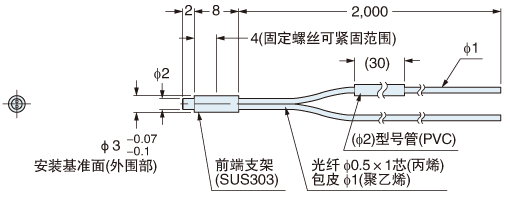

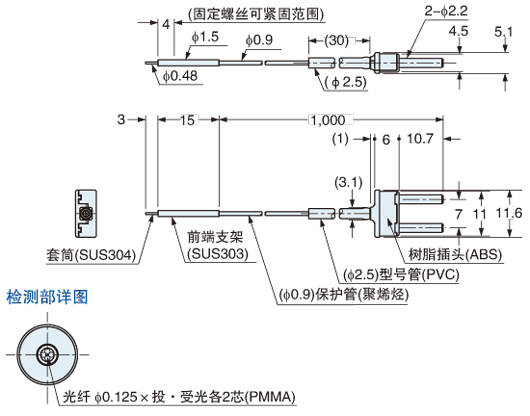

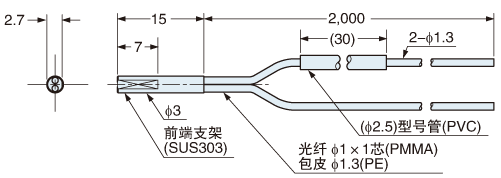

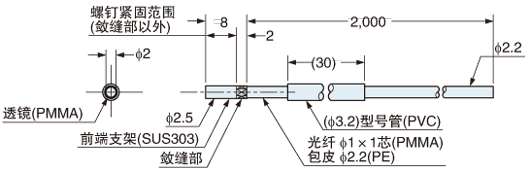

尺寸圖
- 單位mm
FD-E13
反射型
|

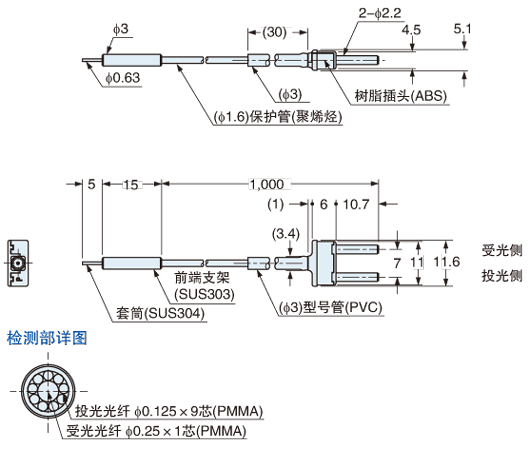

FD-E23
反射型
|
FD-S21
|
FD-S31
|
FD-S32
|
FD-S32W
|

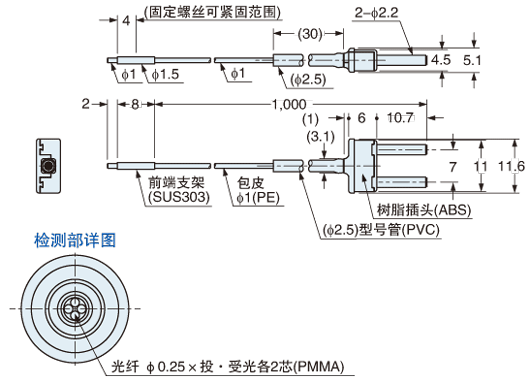

FD-S33GW
|

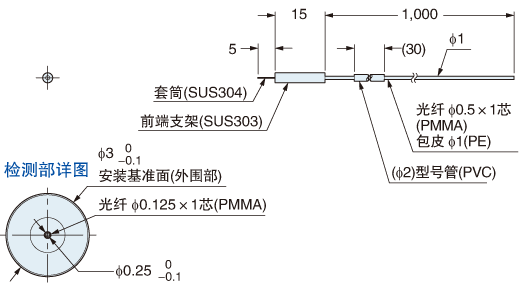

FT-E13
|
FT-E23
|

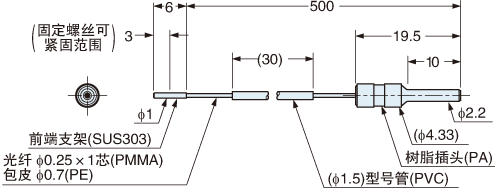

FT-S11
透過型
|

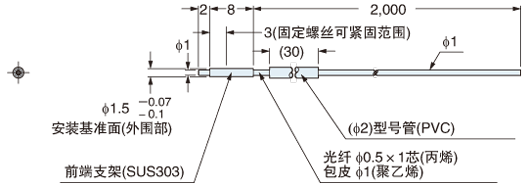

FT-S21
透過型?自由裁切
|
FT-S21W
透過型?自由裁切
|
FT-S31W
透過型?自由裁切
|
FT-S32
透過型?自由裁切
|

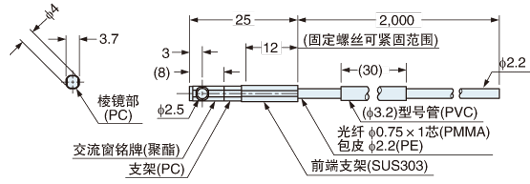

FT-V40
透過型?自由裁切
|
可選件
關于光纖的配件詳細，請點擊以下鏈接。
光纖配件的產品詳細信息。
