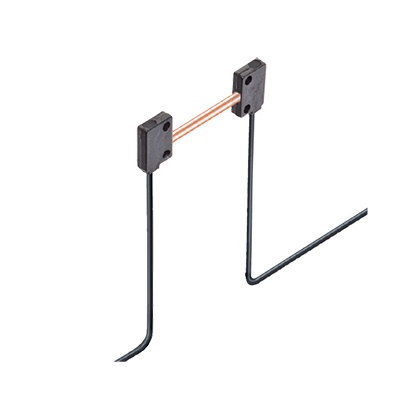

扁平型光纖 透過型（每套2根）扁平型FT-Z30
薄型方型設計可直接安裝在狹小的場所。
編 號：1012961506
型 號：FT-Z30
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

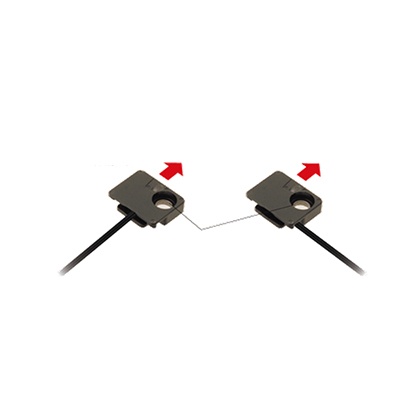

薄型方型設計，可安裝于狹小的場所。
|
特點
■ 薄型方型設計，可安裝于狹小的場所。并且光纖施工 性良好，可使用螺絲直接進行安裝。

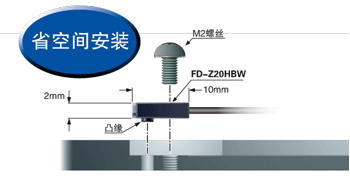

帶凸緣，可1點安裝
|
備有M2螺絲1點安裝的FT-WZ4/Z20HBW、FD-WZ4/Z20HBW及M3螺絲1點安裝的FT-WZ7/Z40HBW、FDWZ7/Z40HBW。 |
|

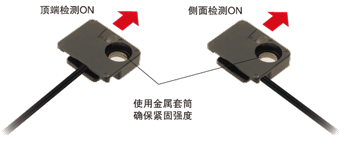

節省空間 光纖彎曲機構
FT-Z□HBW、FD-Z□HBW采用光纖彎曲機構。1種型號可以實現頂端檢測、側面檢測2種安裝方式。
|

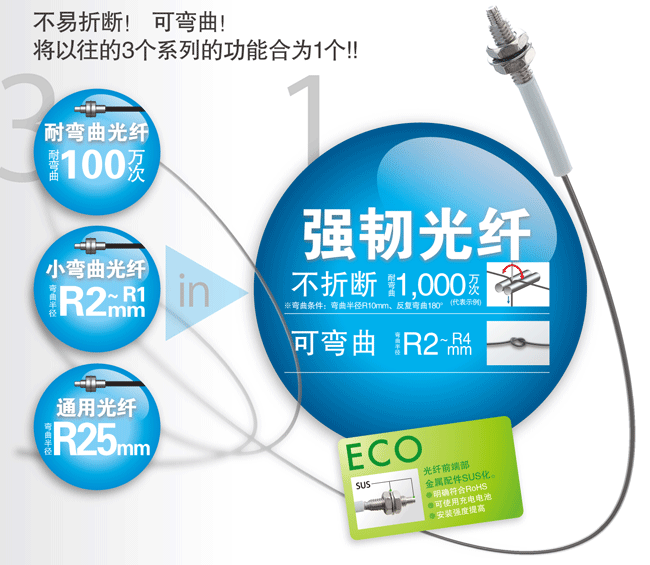

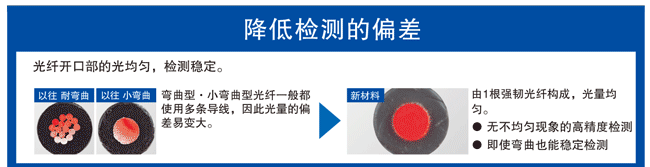

超出想象的強韌光纖
|
|
|
|

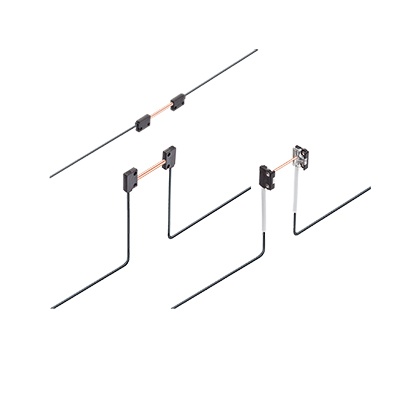

種類
透過型（每套2根）
| 種類 | 前端形狀(mm) | 型號 |
彎曲 半徑 (mm) |
光纖長度 |
自由 裁切 |
光軸直徑(mm) |
保護 構造 |
使用 環境 溫度 |
|
|---|---|---|---|---|---|---|---|---|---|
|
扁 平 型 |
頂端檢測ON
|
 FT-Z30H |
R2 耐彎曲 |
2m | ○ | 2x3 | IP40 |
－40～ ＋60℃ |
|
頂端檢測ON
|
FT-Z30HW | R1 | |||||||
側面檢測ON
|
FT-Z30E |
R2 耐彎曲 |
|||||||
側面檢測ON
|
FT-Z30EW | R1 | |||||||
正面檢測ON
|
FT-Z30 (注1) |
R2 耐彎曲 |
?2 | ||||||
正面檢測ON
|
FT-Z30W (注1) |
R1 | |||||||
|
帶 光 纖 |
正面檢測ON
|
FT-Z20W | 1m | ○ | ?1.5 | ||||

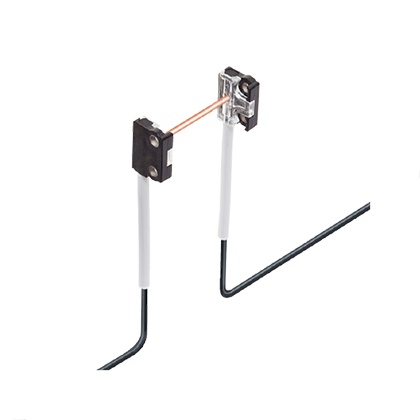

彎曲結構
|
FT-Z20HBW | ?0.5 | IP67 | ||||||
正面檢測ON
|
FT-Z40W | 2m | ○ | ?1.5 | IP40 | ||||
彎曲結構
|
FT-Z40HBW | ?1 | IP67 | ||||||
| (注1) : |
2015年6月以后生產的產品，光纖內部所使用的的反射板的材質發生了變更。 （反射板顏色???變更前：金 / 變更后：銀） 通過反射板材質的變更，提高了光纖放大器FX-301B/G、FX-411B/G的檢測距離。檢測距離請參考各光纖放大器的「光纖一覽」頁面。 |
|---|
| ? | 關于檢測距離，請參考「數字光纖傳感器 FX-500 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」頁面。 |
|---|---|
| ? |

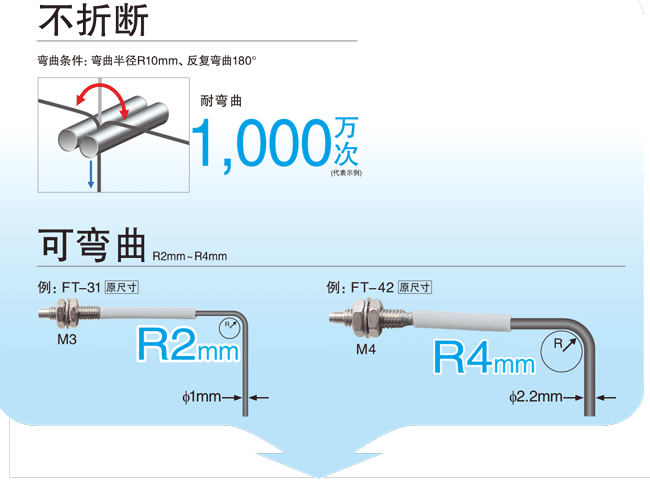

以下符號兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
反射型
| 訂貨產品號 | FT-Z30 |
| 型號 | FT-Z30 |
| 產品名稱 | 透過型光纖 |
| 詳細 | 扁平型光纖 |
| 系列名稱 | 扁平型光纖 |
| 特長 | 薄型方型設計，可安裝于狹小的場所。 |
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | FT-Z30 |
| 型號 | FT-Z30 |
| 特點 | ■ 薄型方型設計, 可安裝于狹小的場所。并且光纖施工性良好, 可使用螺絲直接進行安裝。 |
| 檢測形態 | 透過型 |
| 光纖種類 | 扁平型 |
| 前端長度 | W8.5mm x H12mm x D3mm |
| 有無套筒 | 無 |
| 光軸方向 | 正面檢測ON |
| 光軸直徑/ 光點直徑 | φ2mm |
| 光纖長度 | 2m |
| 容許彎曲半徑 | R2mm |
| 自由裁切 | 可以 |
| 半定制 | 光纖長度的變更 |
| 安裝透鏡 | 不可以 |
| 安裝保護管 | 不可以 |
| 用途 | 通用 |
| 環境性能 : 保護構造 | IP40 |
| 環境性能 : 使用環境溫度 MAX | 60℃ |
| 環境性能 : 使用環境溫度 MIN | -40℃ |
| 檢測距離（STD） | 2,100mm (FX-500系列) |
| 檢測距離（HYPR） | 3,600mm (FX-500系列) |
| 檢測距離（U-LG） | 3,600mm (FX-500系列) |
| 檢測距離（LONG） | 3,600mm (FX-500系列) |
| 檢測距離（FAST） | 1,200mm (FX-500系列) |
| 檢測距離（H-SP） | 410mm (FX-500系列) |

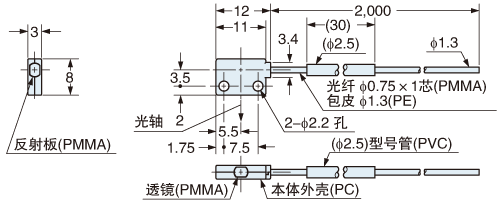

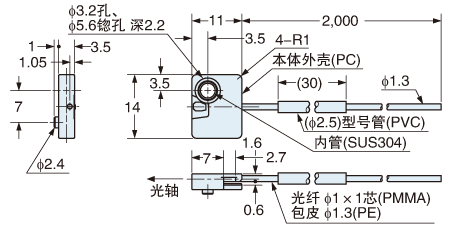

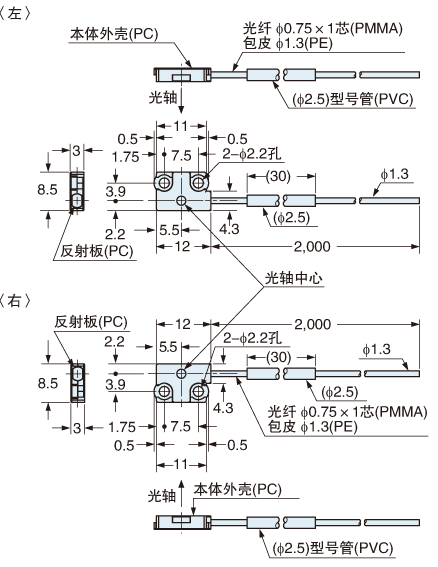

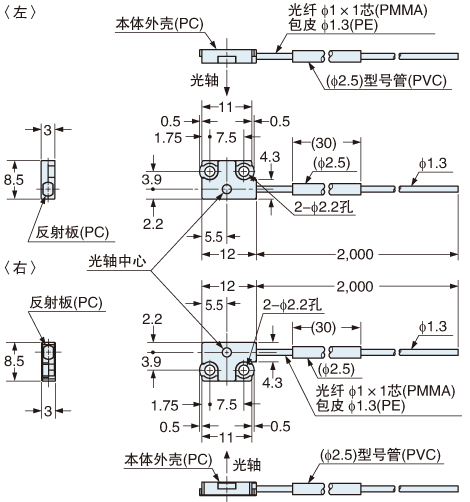

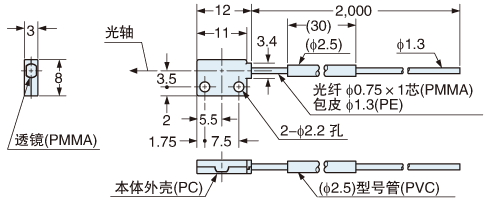

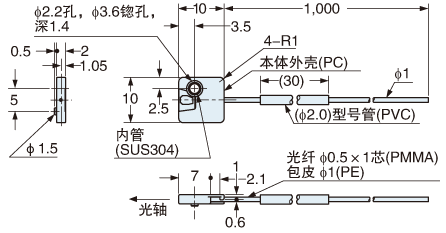

尺寸圖
- 單位mm

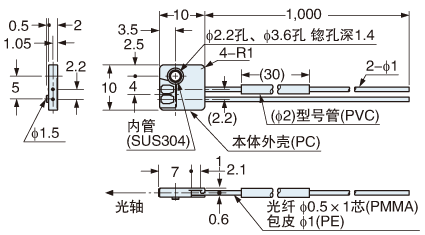

FD-Z20HBW
|

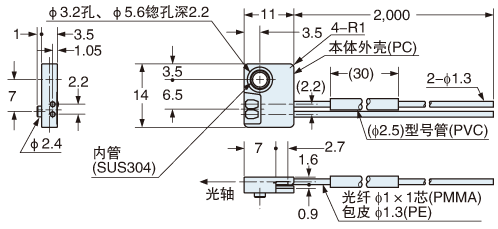

FD-Z40HBW
|
FT-Z20HBW
|

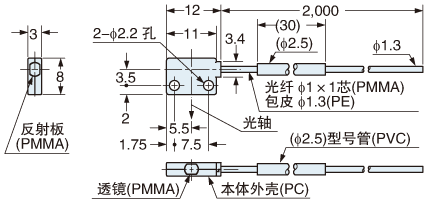

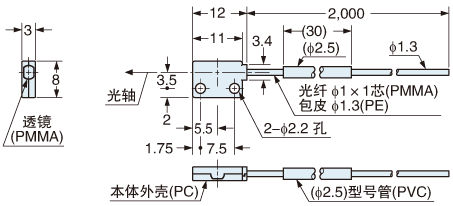

FT-Z30
|
FT-Z30E
|
FT-Z30EW
透過型?自由裁切
|
FT-Z30H
透過型?自由裁切
|
FT-Z30HW
透過型?自由裁切
|
FT-Z30W
透過型?自由裁切
|
FT-Z40HBW
透過型?自由裁切
|
可選件
關于光纖的配件詳細，請點擊以下鏈接。
光纖配件的產品詳細信息。
