耐化學品光纖 耐藥品光纖(全保護型）FT-HL80Y
采用氟化樹脂涂層，適應各種化學藥液用途。
編 號：1013021457
型 號：FT-HL80Y
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

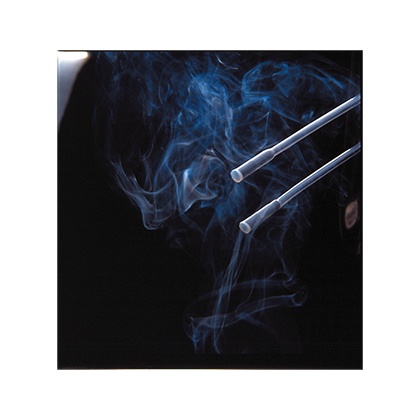

全部商品都采用沒有使用金屬部件的結構，采用氟化樹脂涂層，適應各種化學藥液、油液用途。
|
2014年1月 在耐藥品光纖陣容中追加反射型
※ 關于透過型的保護構造和彎曲半徑，預計從2014年2月生產的部分開始發生規格變更
特點
耐藥品光纖 反射型
<全保護型>
FD-S60Y
|

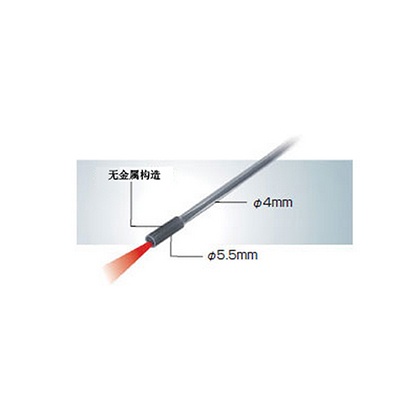

無金屬構造 |
|

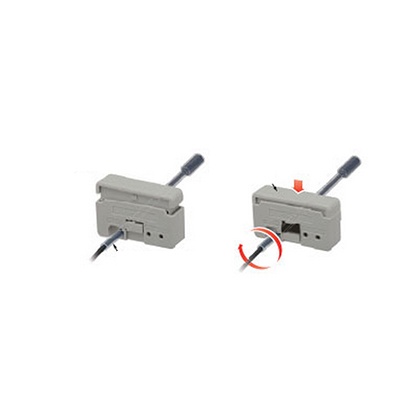

可簡單切斷保護套管 |

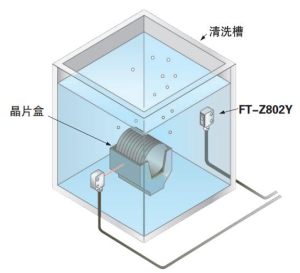

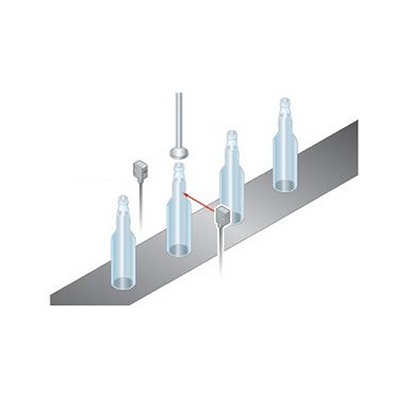

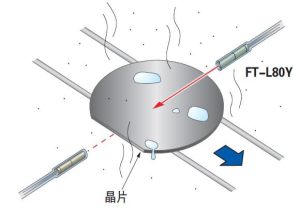

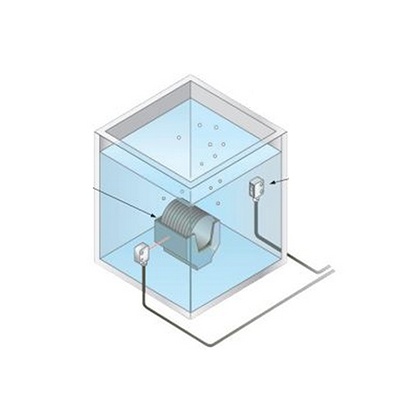

應用案例
|
|
|
種類
耐藥品光纖(全保護型）
| (注1): | 可切斷的范圍：放大器插入側端面~500mm。 |
|---|---|
| (注2): | 2014年2月生產的部分發生規格變更。 |
| ? | 關于檢測距離，請參考「數字光纖傳感器 FX-500 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」頁面。 |
|---|---|
| ? |
以下符號兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
耐油光纖
我們還能提供用于有油的環境中使用，光纖芯線也不會發生硬化，不會折斷的產品。
| 訂貨產品號 | FT-HL80Y |
| 型號 | FT-HL80Y |
| 產品名稱 | 透過型光纖 |
| 詳細 | 耐化學品光纖 |
| 系列名稱 | 耐化學品光纖 |
| 特長 | 全部商品都采用沒有使用金屬部件的結構，采用氟化樹脂涂層，適應各種化學藥液、油液用途。 |
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | FT-HL80Y |
| 型號 | FT-HL80Y |
| 特點 | ■ 采用氟化樹脂涂層, 適應各種化學藥液用途。 |
| 檢測形態 | 透過型 |
| 光纖種類 | 圓柱型 |
| 前端直徑 | φ5.5mm |
| 前端長度 | 25mm |
| 有無套筒 | 無 |
| 光軸方向 | 俯視圖 |
| 光軸直徑/ 光點直徑 | φ3.7mm |
| 光纖長度 | 2m |
| 容許彎曲半徑 | R30mm |
| 自由裁切 | 可以 |
| 半定制 | 光纖長度的變更、保護管的延長 |
| 安裝透鏡 | 不可以 |
| 安裝保護管 | 不可以 |
| 用途 | 耐化學品 |
| 環境性能 : 保護構造 | IP68G |
| 環境性能 : 使用環境溫度 MAX | 115℃ |
| 環境性能 : 使用環境溫度 MIN | -40℃ |
| 檢測距離（STD） | 3,600mm(FX-500系列) |
| 檢測距離（HYPR） | 3,600mm(FX-500系列) |
| 檢測距離（U-LG） | 3,600mm(FX-500系列) |
| 檢測距離（LONG） | 3,600mm(FX-500系列) |
| 檢測距離（FAST） | 2,300mm(FX-500系列) |
| 檢測距離（H-SP） | 740mm(FX-500系列) |

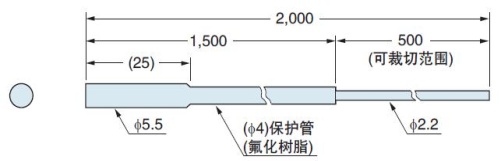

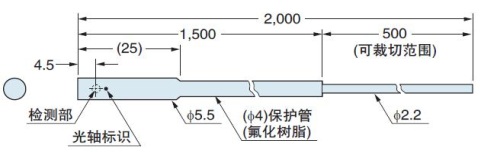

尺寸圖
- 單位mm

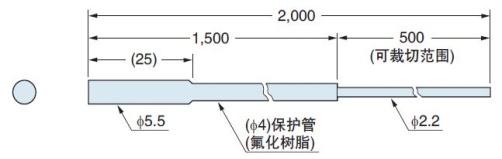

FT-HL80Y
透過型?自由裁切
|

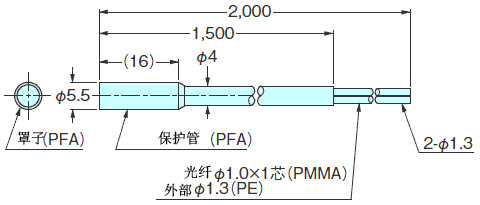

FT-L80Y
透過型?自由裁切
|
FT-V80Y
透過型?自由裁切
|

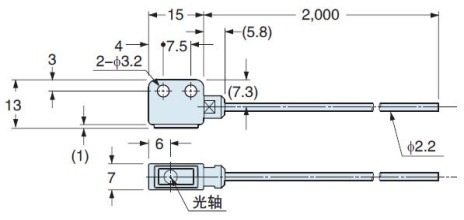

FT-Z802Y
透過型?自由裁切
|
FD-S60Y
反射型?自由裁切
|

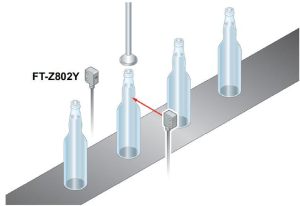

應用案例
|
|
|
