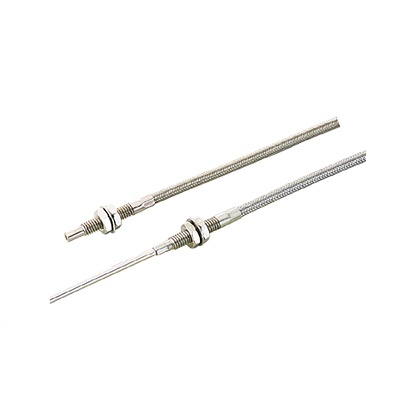

耐熱光纖 反射型 螺紋型 FD-H20-M1
適用環境溫度：－60℃～＋350℃
編 號：1013031440
型 號：FD-H20-M1
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
適用環境溫度：-60℃～+350℃。
|
特點
■ 適用環境溫度：-60℃～+350℃。
■ 還備有施工性廣泛的接頭型。

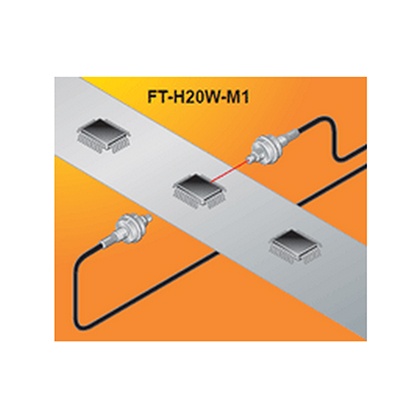

應用案例
高溫分選機內部IC檢測
|

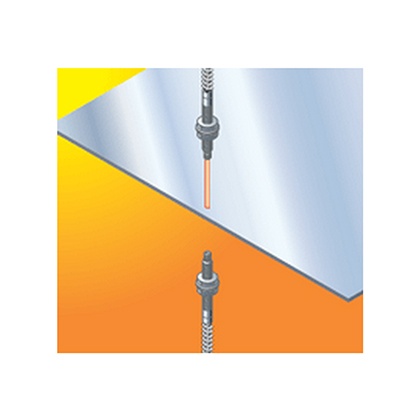

玻璃電路板檢測
|
|
種類
透過型（每套２根）
| 種類 |
耐熱 溫度 |
前端形狀 (mm) |
型號 |
彎曲半徑 (mm) |
光纖長度 |
自由 裁切 |
光軸直徑 (mm) |
使用 環境 溫度 |
|---|---|---|---|---|---|---|---|---|
|
耐 熱 |
350℃ |
可安裝透鏡(FX-LE1/LE2/SV1)
|
FT-H35-M2 | R25 | 2m | ?1.2 |
-60～ +350℃ |
|
套筒60mm
|
FT-H35-M2S6 |
光纖 R25 套筒 R10 |
||||||
| 200℃ |
用于靈活配線可安裝透鏡 (FX-LE1/LE2/SV1)
|
FT-H20W-M1 | R10 | 1m | ?0.8 |
-60～ +200℃ |
||
可安裝透鏡(FX-LE1/LE2/SV1)
|
FT-H20-M1 | R25 | ?1.2 | |||||
| 130℃ |
可安裝透鏡(僅FX-LE2)
|
FT-H13-FM2 | 2m | ○ | ?1.5 |
-60～ +130℃ |
||
|
耐 熱 ? 接 頭 |
200℃ |
可安裝透鏡(FX-LE1/LE2/SV1)
|
FT-H20-J20-S (注3) |
耐熱側 R18 (注2) |
200mm (注1) |
○ | ?1.2 |
-60～ +200℃ |
|
FT-H20-J30-S (注3) |
300mm (注1) |
○ | ||||||
|
FT-H20-J50-S (注3) |
500mm (注1) |
○ | ||||||
側視界
|
FT-H20-VJ50-S (注3) |
○ | ||||||
|
FT-H20-VJ80-S (注3) |
800mm (注1) |
○ |
關于檢測距離請參考（數字光纖傳感器 FX-500 Ver.2光纖一覽）（數字光纖傳感器 FX-100光纖一覽）各頁面。
| (注1): | 為耐熱側光纖的長度(固定)。恒溫側光纖為2m自由裁切型。 |
|---|---|
| (注2): | 恒溫側為R4mm以上、耐彎曲光纖。 |
| (注3): | 成套出售耐熱側光纖+恒溫光纖(FT-42)。 |

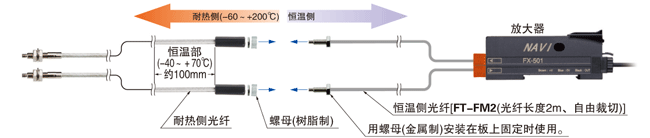

耐熱接頭光纖 產品構成
|
作為維護部件單獨訂購時的型號
?耐熱側光纖 每套2根
FT-H20-J20、FT-H20-J30、FT-H20-J50、FT-H20-VJ50、FT-H20-VJ80
?恒溫側光纖 每套2根
FT-42
反射型
| 種類 |
耐熱 溫度 |
前端形狀 (mm) |
型號 |
彎曲半徑 (mm) |
光纖長度 |
自由 裁切 |
使用 環境 溫度 |
|
|---|---|---|---|---|---|---|---|---|
|
耐 熱 |
螺 紋 型 |
350℃ |
同軸
|
FD-H35-M2 | R25 | 2m |
-60～ +350℃ |
|
套筒60mm
|
FD-H35-M2S6 |
光纖 R25 套筒 R10 |
||||||
套筒90mm
|
FD-H35-20S | 1m | ||||||
| 200℃ |
同軸
|
FD-H20-M1 | R25 |
-60～ +200℃ |
||||
同軸
|
FD-H20-21 | |||||||
| 130℃ |
|
FD-H13-FM2 | 2m | ○ |
-60～ +130℃ |
|||
|
限 定 反 射 型 ? 玻 璃 電 路 板 檢 測 |
300℃ |
 W19×H27×D5 |
FD-H30-L32 | 2m |
-60～ +300℃ |
|||
| 250℃ |
 W21×H33.2×D5 |
FD-H25-L43 | 3m |
-20～ +250℃ (恒溫側: -20～ +70℃) |
||||
 W21×H34.5×D5 |
FD-H25-L45 | |||||||
| 180℃ |
 W19×H27×D5 |
FD-H18-L31 | 2m | ○ |
-60～ +180℃ |
| 訂貨產品號 | FD-H20-M1 |
| 型號 | FD-H20-M1 |
| 產品名稱 | 反射型光纖 |
| 詳細 | 耐熱光纖 |
| 系列名稱 | 耐熱光纖 |
| 特長 | 適用環境溫度：-60℃～+350℃。 |
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | FD-H20-M1 |
| 型號 | FD-H20-M1 |
| 特點 | ■ 適用環境溫度: -60℃～+200℃。 |
| 檢測形態 | 反射型 |
| 光纖種類 | 耐熱 |
| 前端直徑 | M6 |
| 前端長度 | 28mm |
| 有無套筒 | 無 |
| 光軸方向 | 俯視圖 |
| 光纖長度 | 1m |
| 容許彎曲半徑 | R25mm |
| 自由裁切 | 不可以 |
| 半定制 | 光纖長度的變更 |
| 安裝透鏡 | 不可以 |
| 安裝保護管 | 不可以 |
| 用途 | 耐熱 |
| 環境性能 : 使用環境溫度 MAX | 200℃ |
| 環境性能 : 使用環境溫度 MIN | -60℃ |
| 檢測距離（STD） | 330mm (FX-500系列) |
| 檢測距離（HYPR） | 840mm (FX-500系列) |
| 檢測距離（U-LG） | 550mm (FX-500系列) |
| 檢測距離（LONG） | 500mm (FX-500系列) |
| 檢測距離（FAST） | 200mm (FX-500系列) |
| 檢測距離（H-SP） | 55mm (FX-500系列) |

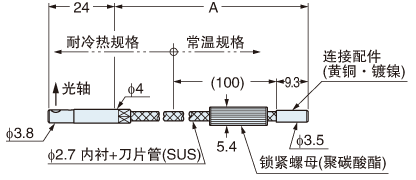

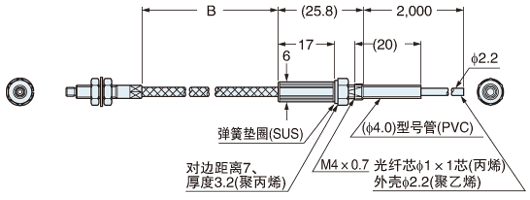

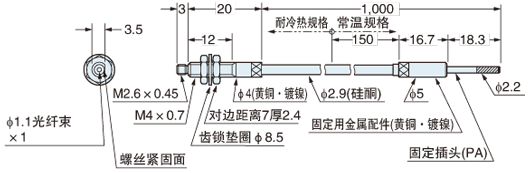

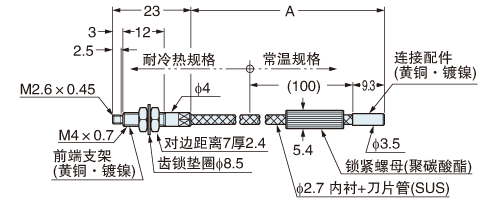

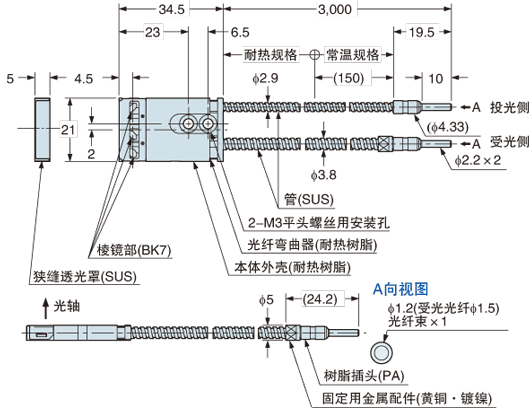

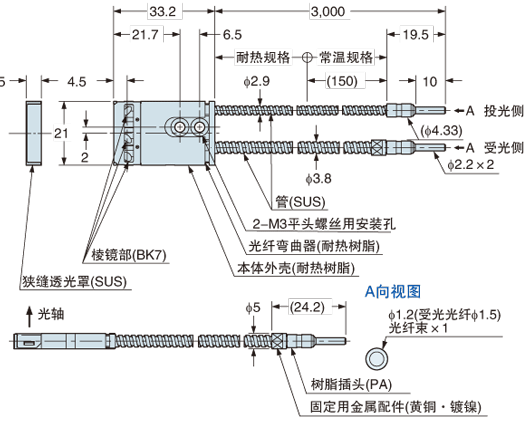

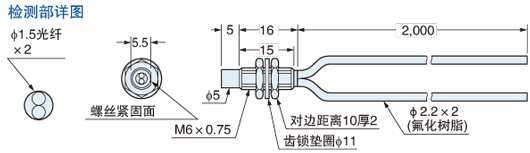

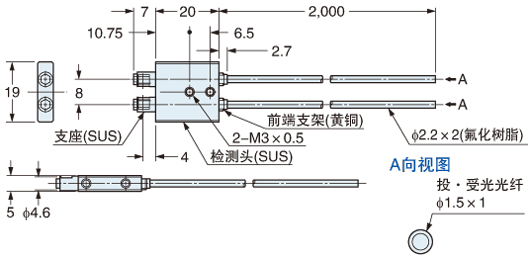

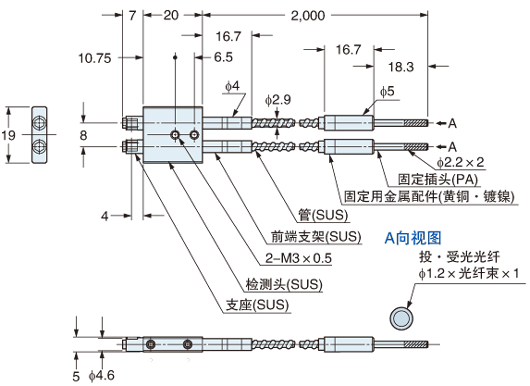

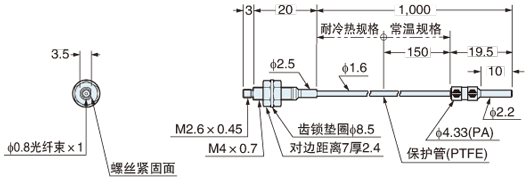

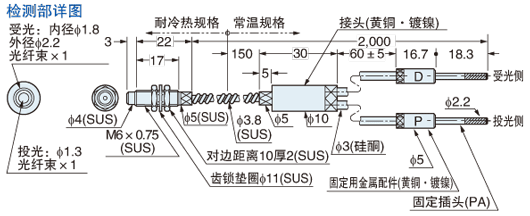

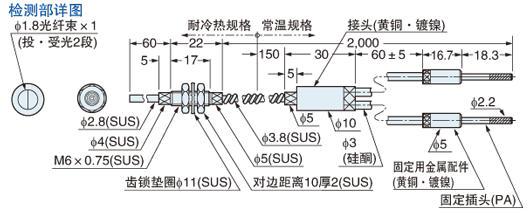

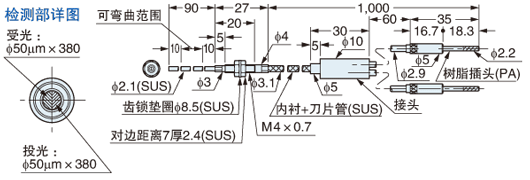

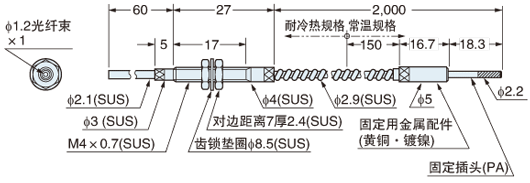

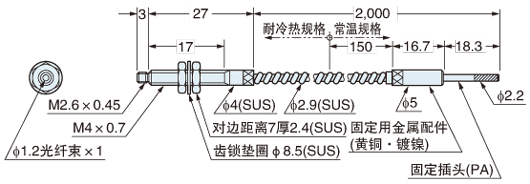

尺寸圖
- 單位mm
FD-H13-FM2
|
FD-H18-L31
|
FD-H20-21
|

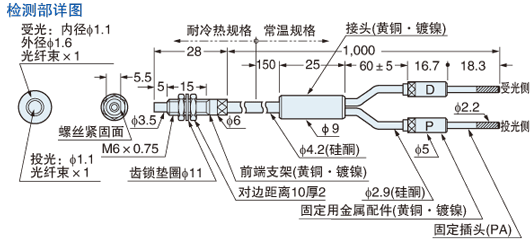

FD-H20-M1
|
FD-H25-L43
反射型
|
FD-H25-L45
反射型
|
FD-H30-L32
|
FD-H35-20S
|
FD-H35-M2
|
FD-H35-M2S6
反射型
|

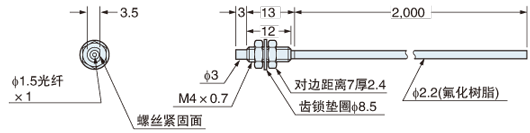

FT-H13-FM2
|

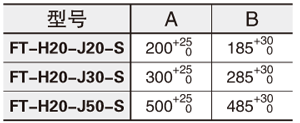

FT-H20-J20-S
FT-H20-J30-S
FT-H20-J50-S
|
|
|
FT-H20-M1
|

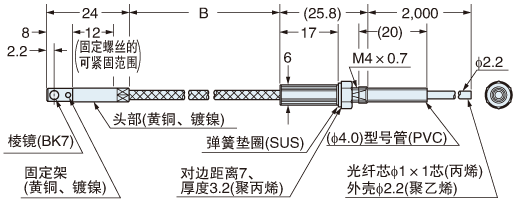

FT-H20-VJ50-S
FT-H20-VJ80-S
|
|
|
FT-H20W-M1
|
FT-H35-M2
|
FT-H35-M2S6
|
可選件
關于光纖用透鏡的詳細，請參考
光纖用透鏡商品信息頁面。
|
