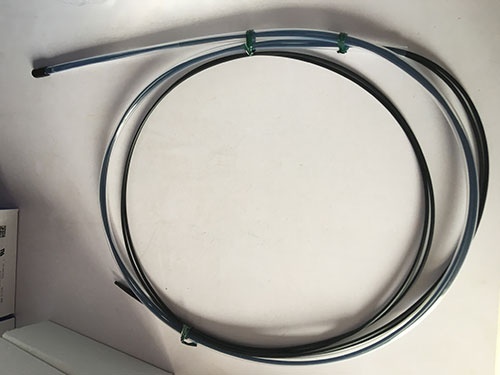

液體液面光纖 接觸式 液面檢測FD-F8Y
從接觸(接液)式到管道安裝式甚至滲漏檢測，適應各 種化學藥液用途。
編 號：1013061430
型 號：FD-F8Y
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
從接觸(接液)式到管道安裝式甚至滲漏檢測，適應各 種化學藥液用途。
|
特點
應用案例
|
|
液位的上限檢測推薦使用“無液體”時入光的傳感器
異常時(液體過剩、光纖斷線等)傳感器OFF ！
◎無液體時：入光(輸出ON) 有液體時·光纖斷線時：非入光(輸出OFF)
FD-FA93
不易受氣泡影響
適用管道：透明管、外徑φ8mm以上(使用附帶的捆扎帶φ8～φ80mm)
FD-F41
標準型
FD-F4
PFA制壁厚1mm管子用
|
液位的下限檢測推薦使用“有液體”時入光的傳感器
異常時(液體不足、光纖斷線等)傳感器OFF！
◎有液體時：入光(輸出ON) 無液體時·光纖斷線時：非入光(輸出OFF)
FT-F93
透過型
|

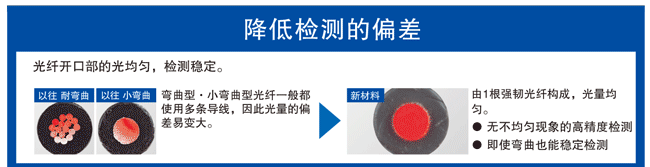

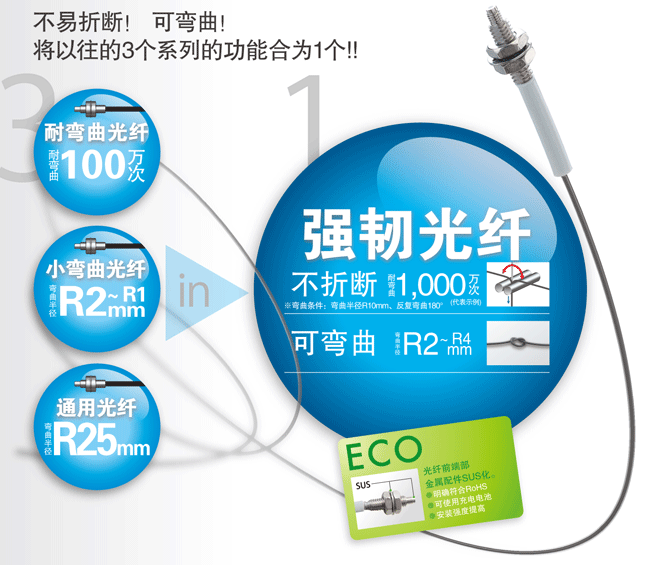

超出想象的強韌光纖
|
|
|
|
種類
接觸式
| 種類 |
前端形狀 (mm) |
型號 |
上 行 |
彎曲半徑 (mm) |
光纖長度 |
自由裁切 |
保護 構造 |
使用 環境 溫度 |
|---|---|---|---|---|---|---|---|---|
|
下 行 |
內容 | |||||||
|
液 面 檢 測 |
耐熱125℃ 氟化樹脂涂層
|

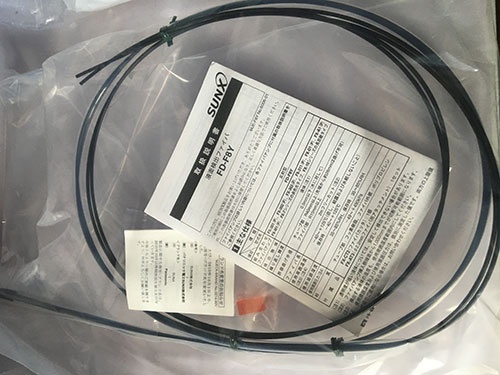

FD-F8Y |
保護管 R40 光纖 R15 |
2m (注1) |
○ | IP68 |
-40～ +125℃ |
|
|
?6mm形狀 保護管： 氟化樹脂、長1,000mm (不可裁切) 不接觸液面時：入光、接觸液面時：非入光 |
||||||||
|
耐熱105℃ 氟化樹脂涂層
|
FD-HF40Y (注2) |
保護管 R20 光纖 R10 |
2m | ○ | IP68G |
-40～ +105℃ |
||
|
?4mm形狀 保護管： 氟化樹脂、長500mm (可裁切) 不接觸液面時：入光、接觸液面時：非入光 |
||||||||
|
耐熱70℃ 至光纖部為氟化樹脂 涂層
|
FD-F41Y (注2) |
保護管 R20 光纖 R10 |
2m | ○ | IP68G |
-40～ +70℃ |
||
|
?4mm形狀 保護管： 氟化樹脂、長500mm (可裁切) 不接觸液面時：入光、接觸液面時：非入光 |
||||||||
|
漏 液 檢 測 |
符合SEMI S2 W20×H30×D10
|

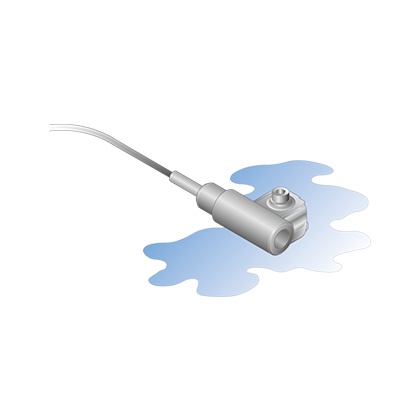

 FD-F71 |
R4 耐彎曲 |
5m | ○ | IP67 |
-20～ +60℃ |
|
|
漏液檢測 無漏液時：入光、有漏液時：非入光 適用放大器：FX-500系列 |
||||||||
| (注1): | 從插入放大器一側的端部表面至1,000mm的這段距離為可進行裁切的范圍。 |
|---|---|
| (注2): | 備有防止液體滲入用接頭、保護管延長用接頭、光纖安裝用接頭。詳細請參考「光纖配件」頁面。 |
| (注3): | 2014年2月以后生產的產品規格有所變更。 |
| ? | 關于檢測距離，請參考「數字光纖傳感器 FX-500 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」頁面。 |
|---|---|
| ? |

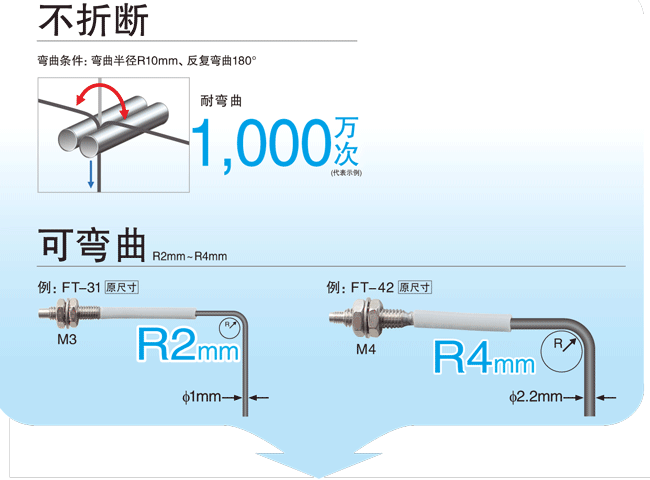

以下符號兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
管道安裝式
| 種類 |
前端形狀 (mm) |
型號 |
上 行 |
彎曲半徑 (mm) |
光纖長度 | 自由裁切 |
保護 構造 |
使用 環境 溫度 |
|---|---|---|---|---|---|---|---|---|
|
下 型 |
內容 | |||||||
|
液 面 檢 測 |
標準 W25×H13×D20
|

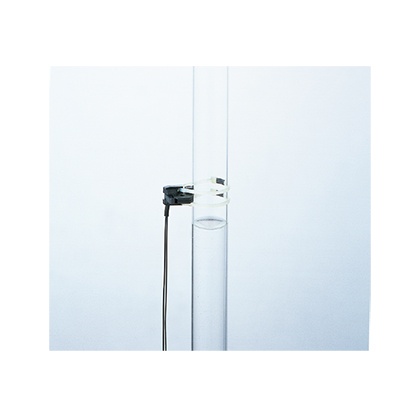

FD-F41 | R10 | 2m | ○ | - |
-40～ +100℃ |
|
|
適用管道直徑：外徑?6～?26mm的透明管 [PVC(氯乙烯)、氟化樹脂、聚碳酸酯、丙烯、玻璃，壁厚1～3mm] 無液體時：入光、有液體時：非入光 |
||||||||
|
PFA制壁厚1mm管子用 W25×H13×D20
|
FD-F4 | R10 | 2m | ○ | - |
-40～ +100℃ |
||
|
適用管道直徑：外徑?6～?26mm的透明管 [PFA(氟化樹脂)或具有同等透明度的管，壁厚1mm] 無液體時：入光、有液體時：非入光 |
||||||||
|
液 體 檢 測 |
陣列型光纖 W6.5×H28.3×D17
|

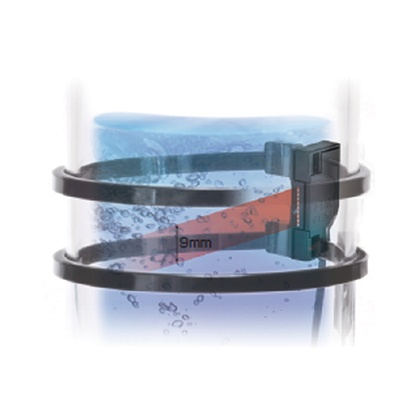

FD-FA93 |
R4 耐彎曲 |
2m | ○ | IP40 |
-40～ +70℃ |
|
|
適用管道直徑：外徑?8mm以上的透明管(使用附帶的捆扎帶?8～?80mm) [PFA(氟化樹脂)、包括半透明] 無液體時：入光、有液體時：非入光 |
||||||||
|
符合SEMI S2 W23×H20×D17
|
FT-F93 |
導管部 R20 導線部 R2 耐彎曲 |
2m | ○ | IP40 |
-40～ +60℃ |
||
|
適用管道直徑：外徑?3～?10mm的透明管 [PFA(氟化樹脂)或具有同等透明度的管，壁厚0.3～1mm] 無液體時：非入光、有液體時：入光 適用放大器：FX-500系列 |
||||||||
| ? | 關于檢測距離，請參考「數字光纖傳感器 FX-500 Ver.2 光纖一覽」「數字光纖傳感器 FX-100 光纖一覽 」頁面。 |
|---|---|
| ? |
以下符號兼具不折斷(彎曲半徑：R10mm、反復彎曲：180°)、可彎曲(彎曲半徑：R4mm以下)性能的光纖。
|
反射型■另行購買附件

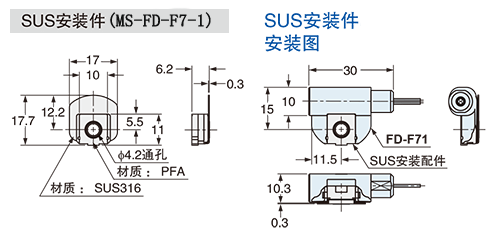

?MS-FD-F7-1(FD-F71用SUS安裝件)

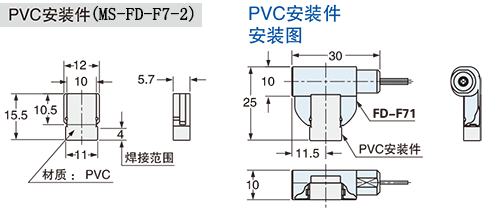

?MS-FD-F7-2(FD-F71用PVC安裝件)
|
|
| 訂貨產品號 | FD-F8Y |
| 型號 | FD-F8Y |
| 產品名稱 | 反射型光纖 |
| 詳細 | 液體液面光纖 |
| 常見問題解答 | FD-F8Y所配的放大器是什么型號的？ |
| 系列名稱 | 液體液面光纖 |
| 特長 | 從接觸(接液)式到管道安裝式甚至滲漏檢測，適應各 種化學藥液用途。 |
規格詳細
| 項目 | 內容 |
|---|---|
| 訂貨產品號 | FD-F8Y |
| 型號 | FD-F8Y |
| 檢測形態 | 反射型 |
| 光纖種類 | 接觸式, 液面檢測 |
| 前端直徑 | φ6mm |
| 有無套筒 | 無 |
| 光軸方向 | 俯視圖 |
| 光纖長度 | 2m |
| 容許彎曲半徑 |
保護管: R40mm 光纖: R15mm |
| 自由裁切 | 可以 |
| 安裝透鏡 | 不可以 |
| 安裝保護管 | 不可以 |
| 用途 | 液面檢測 |
| 環境性能 : 保護構造 | IP68 |
| 環境性能 : 使用環境溫度 MAX | 125℃ |
| 環境性能 : 使用環境溫度 MIN | -40℃ |

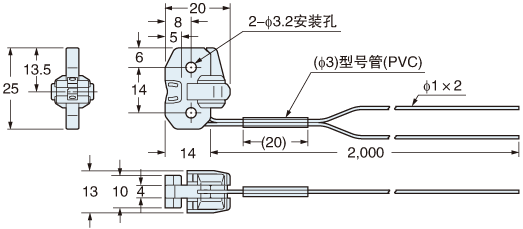

尺寸圖
- 單位mm
FD-F4
FD-F41
反射型?自由裁切
|

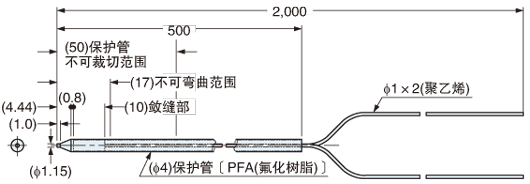

FD-F41Y
反射型?自由裁切
|

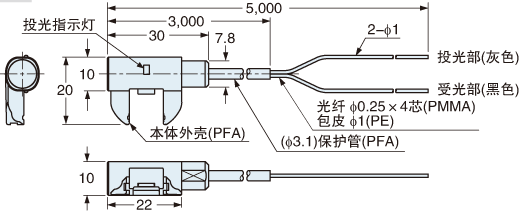

FD-F71
反射型?自由裁切
|
|
|

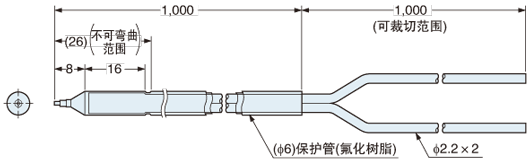

FD-F8Y
反射型?自由裁切
|

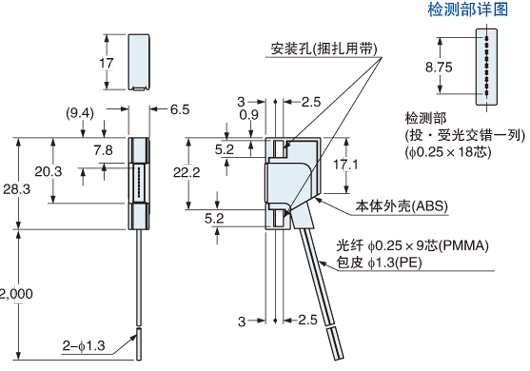

FD-FA93
反射型?自由裁切
|

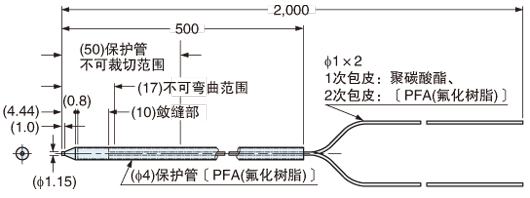

FD-HF40Y
反射型?自由裁切
|

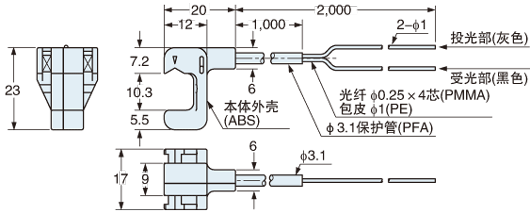

FT-F93
透過型?自由裁切
|
