FAYb激光打標機 LP-S500W系列 LP-S500W-CHN (刻印范圍□90mm)
拓展新的可能性 極致酷黑LP-S500W系列登場！
編 號：1013361349
型 號：LP-S500W-CHN (刻印范圍□90mm)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
拓展新的可能性
極致酷黑LP-S500W系列登場！
|
激光打標機 應用實例提案集
|
應用實例提案集介紹了激光打標機的「改善事例」。點擊瀏覽應用中的改善的靈感。
|
特點
|
作為光纖激光打標機的先驅者，集長年累積形成的專業技術于一身。適用于黑色打標的新開發光學系統與高輸出FAYb※激光，只需簡單設置即可實現高速、清晰的黑色打標。
LP-S500W系列提供顛覆迄今為止所有打標機概念的新打標體驗方案。
※FAYb(光纖) : Fiber Amplified Ytterbium
EASY
新光學設計的“ 簡單黑色打標”
|
使金屬表面進行氧化并變化為黑色的“ 黑色打標”※ 為追求最佳效果的“ 黑色”，以往的激光打標機需要進行非常嚴苛的設定。
|
|
|

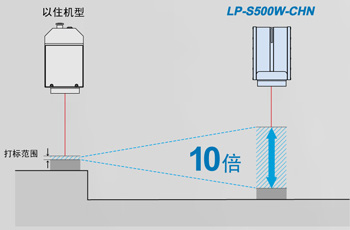

寬打標范圍[新設計]
為了形成穩定的黑色打標，需要嚴格管理工件之間的距離。LP-S500W 系列利用新光學設計實現了工件之間距離寬裕度為±15mm※。即使是尺寸各不相同 的制品也不需要在生產流水線上進行更換。即使高度參差不齊也不會出現打標不均，為穩定生產做出了貢獻。
|
|
|

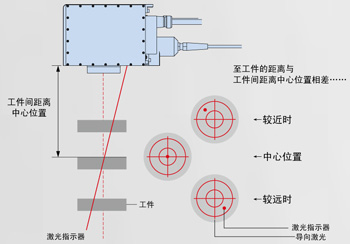

新雙向指示器[新功能]通過導向激光與激光指示器之間的位置關系實現了可刻印范圍可視化。激光指示器的顯示位置可用于確認工件的位置、高度。同樣能夠確認偏移量。有利于設備運行時及維護時的功能。
|
|
|

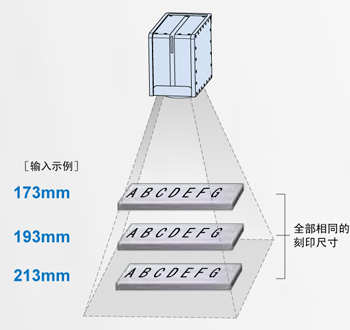

工件間距設定功能[新功能]
在高度各不相同的工件上進行高精度刻印需要根據工件的高度變更刻印的尺寸及位置。
|
|
|
高速黑色打標 [新設計]
為滿足黑色打標中的“黑色”而需要足夠的熱能量。
|
|
TOUGH
可承受嚴酷環境的強韌機「IP67G 無風扇刻印頭」
|
激光打標機行業首次應用※1「IP67G 無風扇刻印頭」形成的保護結構※2使設備具有足夠承受灰塵、水滴、油霧等嚴苛制造現場環境的能力。
|
|

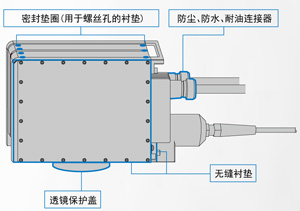

IP67G無風扇刻印頭
采用卓越的機構設計和高品質的保護部品，從而實現了“IP67G”，打造出堅固的機身。
|
卓越的機構設計通過采用獨特的設計，成功地最大程度減少了殼體的接縫部分。即使是微小的接縫或螺絲孔也用密封劑與襯墊進行了切實密封。通過定量控制襯墊時的壓力，使外殼具備更加強固的密閉性。同時進一步最大限度地提高了冷卻效率，實現了在高輸出的同時完全由空氣進行冷卻的無風扇刻印頭。
|
|
高品質的保護部品
采用了吸水性較小、且具有卓越的耐油性的無縫襯墊。連接器部位當然也具備防塵、防水、耐油的規格。透鏡部配備有玻璃制的保護蓋。
FLEXIBLE
自由的設備設計「小型放射頭& 可拆卸式光纖單元」
|
獨特的設計實現了業內首創※1的拆卸式光纖單元結構。 小型放射頭與可拆卸式光纖單元機構使設備組裝變得更加容易。 設備設計的自由度及施工性跨越性提升。
|
|
|

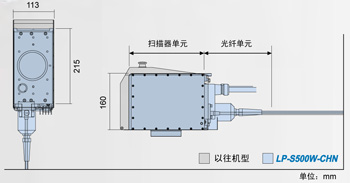

小型放射頭
LP-S500W系列與以往機型※1相比，實現了設置面積比減小約15%，體積比減少約20%※2。節省設備空間使得削減成本變?yōu)榭赡堋?br style="margin:0px;padding:0px;" />
※1：LP-F系列
|
|

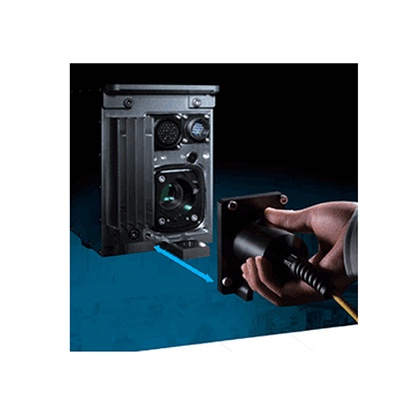

可拆卸式光纖單元機構
光纖激光打標機業內首創可拆卸式光纖單元機構使得設備組裝及維護作業變得更加簡單。
[可拆卸式光纖單元機構的優點]
● 有利于節省設備空間、削減成本
● 組裝設備時的施工變的更簡單
● 運輸設備時的拆裝變的更簡單
● 激光打標機的維護變的更簡單
|
與原有機型的互換性
本設備具備互換性※1，替換原有機型即可實現成本、工時最小化。安裝位置相同，而刻印數據及通信指令同樣設計為可互換。
|
1)安裝位置 |
|
世界統一規格
無論日本還是國外均可實際使用的統一規格。 每個國家的工場都可放心使用。
規格
| 產品型號 |
LP-S500W-CHN (刻印范圍□90mm) |
LP-S505W-CHN (刻印范圍□160mm) |
|
|---|---|---|---|
| 工件間距 | 中心位置 ※1 | 193mm | 357mm |
| 設定范圍 ※2 | 173～213mm | 327～387mm | |
| 刻印激光 | Yb：光纖激光 λ=1070nm “4級”激光產品 | ||
| 平均數出 ※3 | 42W (±5%) CW脈沖振動 | ||
| 導向激光· 指示器 | 半導體激光 λ=655nm “2級”激光產品 | ||
| 刻印范圍 | 90×90mm | 160×160mm | |
| 掃描方式 | Galvano-Scanning掃描方式 | ||
|
文字設定 (文字高度、寬度) |
0.1～90mm ※4 | 0.1～160mm ※4 | |
|
刻印間隔 (文字間隔、行間距) |
0～90mm ※4 | 0～160mm ※4 | |
| 扇狀：-180°～＋180°※5 | |||
| 文字排列 | 直線狀、成比例的、均等配置、扇形 | ||
| 文字種類 | 英文大寫、英文小寫、數字、片假名、平假名、漢字(JIS第一·第二水準)、符號、用戶注冊文字(可設定50種) | ||
| 條形碼 |
CODE39、CODE128、ITF、NW-7、JAN (EAN) /UPC、RSS-14 (GS1 DataBar) 、 RSS (GS1 DataBar) Limited、RSS (GS1 DataBar) Expanded |
||
| 二維碼 | QR代碼、微型QR代碼、數據矩陣、GS1數據矩陣 | ||
| 組合碼 |
RSS-14 (GS1 DataBar) CC-A、RSS (GS1 DataBar) Stacked CC-A、 RSS (GS1 DataBar) Limited CC-A、UCC/EAN COMPOSITE等 |
||
| 輸入/輸出 | 輸入終端、輸出終端、 I/O連接器 | ||
| 接口 | RS-232C、Ethernet | ||
| 冷卻方式 | 放射頭：自然空氣冷卻、控制器：強制空氣冷卻 | ||
| 電源電壓 | 90～132V AC或180～264V AC(自動切換)、50/60Hz | ||
| 消耗功率 | 470VA以下(100V AC時)、650VA以下(200V AC時) | ||
| 保護構造 | 放射頭：IP67G(控制器部除外) | ||
| 使用環境溫度 ※6 | 放射頭、控制器均為0～＋40℃ | ||
| 保管環境溫度 ※6 | 放射頭、控制器均為-10～＋60℃ | ||
| 使用環境濕度 ※6 | 放射頭、控制器均為35～85%RH | ||
| 海外規格認證 | FDA標準?CE標志※7 | ||
| 重量 | 放射頭 | 約6.5kg | 約7.0kg |
| 控制器 | 約24kg | 約24kg | |
|
Laser Marker Utility 對象OS ※8 |
Microsoft Windows?7 Professional (32bit/64bit) / Vista Business (32bit) / XP Professional (32bit) (支持日文版、英文版、簡體中文版) |
||
| ※1: | 工件間距設定范圍的計算中心位置。根據刻印對象物不同，最佳的工件間距可能會出現差異。 |
|---|---|
| ※2: | 可設定的工件間距范圍。根據刻印對象物不同，可刻印的工件間距范圍及最佳工件間距可能會出現差異。 |
| ※3: | 制品加工端上的輸出。(設定功率100%時) |
| ※4: | 設定0.001mm間隔。 |
| ※5: | 設定0.01°間隔。 |
| ※6: | 應無凝露和結冰。 |
| ※7: | 中國出口品另行配備。詳細情況敬請垂詢。 |
| ※8: | 關于收錄軟件的詳情，敬請垂詢。Windows? 7 Professional/Vista Business/XP Professional為美國微軟公司在美國及其其他國家的商標或注冊商標。 |
關于防塵、防水、耐油
- 本制品的放射頭部分具備JIS/IEC保護等級IP67的防塵?防水性能，具備針對JIS標準IPXXG及部分潤滑油、切削油的耐油性能。(控制器部分除外)在規定環境、時間下，采用規定方法進行試驗，不保證所有環境下的防塵、防水、耐油性能。試驗條件的詳細內容請參照J(rèn)ISC 0920(IEC 60529)。另外，關于耐油性能，只是對最具代表性的潤滑油、切削油進行了性能評估，但根據油類型的不同，可能無法發揮其性能。
- 保護構造只有在正確安裝光纖單元/接口/透鏡保護蓋的狀態下才能發揮作用。
- 雖然具有保護構造但仍不能在水中/油中使用。
- 可能因切削油添加劑導致本制品表面出現變色，這并不是性能方面的問題。
| 試驗油一覽 | 商品名 |
|---|---|
| 非水溶性切削油 | Yushiron cut ABAS BM405 |
| 水溶性切削油 | Daphne Alpha Cool EWYushiroken EC50T5 |
| 潤滑油 | Cosmo Allpus 32Super Marupus DX2 |
| 機油 | Daphne Mechanic Oil 46 |
| 其他 | 煤油 |
注意
■關于激光
?本產品相當于JIS標準的等級4激光。請注意避免目視或接觸激光的直射光及其反射光，請根據標準內容采取適當?shù)陌踩胧?br style="margin:0px;padding:0px;" />

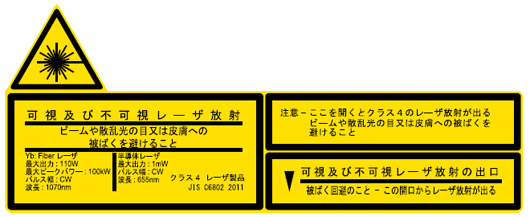

?產品上粘貼有右側所示的標簽。右圖為LP-S500W-CHN上粘貼的標簽。標簽內容因型號而異。(本樣本內的產品照片上未粘貼)。
?在產品上粘貼除日語外的其他英語、中文標簽。
?由于激光為紅外光，因此肉眼是看不到的。激光振動時，請尤其注意。
|
■關于維護
?空氣過濾器 … 為確保空冷效果，請定期清洗安裝在本產品上的空氣過濾器。
?激光射出口 … 激光射出口附著有垃圾和污漬等時，可能會對刻印品質產生不良影響，或者對激光打標機造成嚴重損壞。請定期清掃激光射出口。

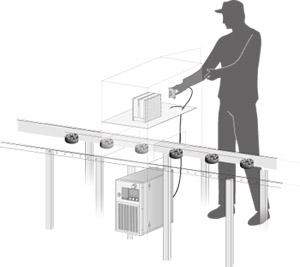

■推薦使用吸塵器
?因刻印對象物不同，刻印時，可能會產生有害氣體和煙霧，對人體和激光打標機產生不良影響。另外，因激光會被煙霧反射/吸收，因此可能會對刻印品質產生不良影響。使用激光打標機時，建議安裝吸塵器。

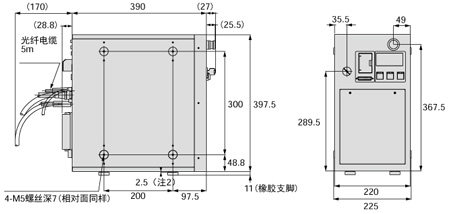

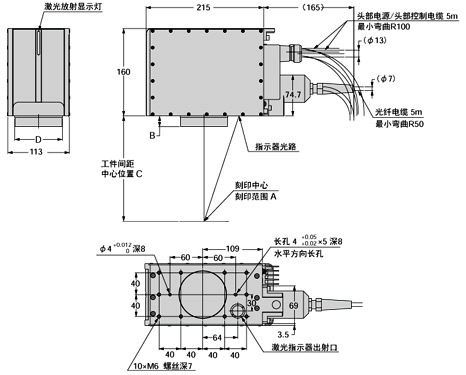

尺寸圖
- 單位mm
LP-S500W系列共通
|
|
| LP-S500W-CHN | LP-S505W-CHN | |
|---|---|---|
| A | 90×90 | 160×160 |
| B | (20) | (46) |
| C | 193 | 357 |
| D | ?87 | ?106 |
|

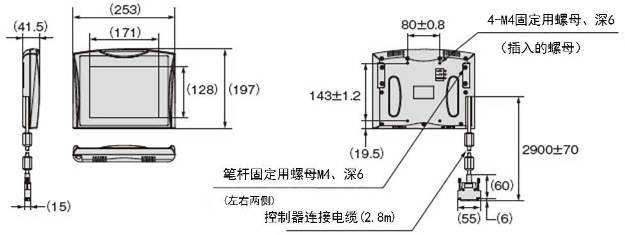

觸摸屏式控制臺
LP-ADP40 (另售)
|
用途
|
|
|

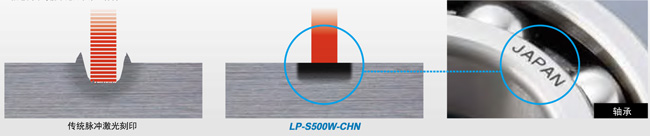

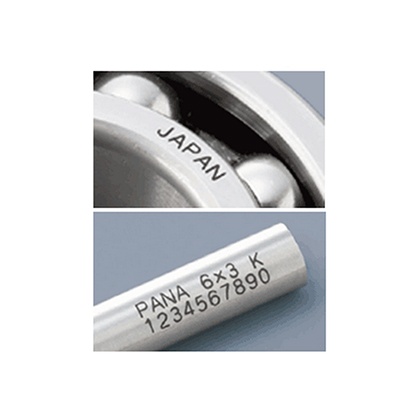

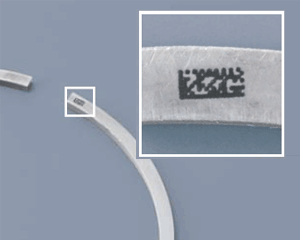

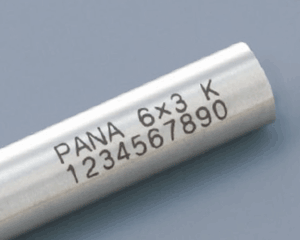

什么是黑色刻印？
黑色刻印是一種工藝技術，該技術利用激光照射加熱金屬表面形成氧化膜，由此在金屬表面刻印黑色文字※。與金屬表面深挖的傳統技術相比，打標部分無凹痕和毛刺，能保持金屬表面的平整。對于目標對象，例如需要高表面精度的軸承，黑色刻印是最佳的加工方法。
|
