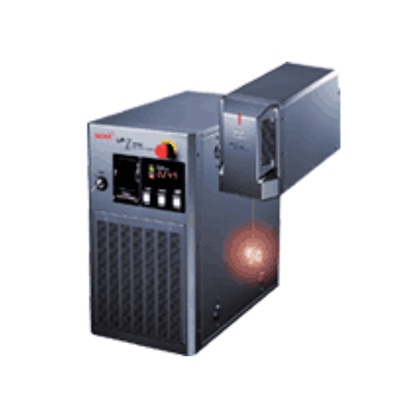

3D控制FAYb激光打標機 LP-Z系列 LP-Z130-CHN
頭部尺寸(W135×H180×D310mm)的小型化內置Z軸形成機構。“FAYb激光”創造出更高的附加價值。
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
配備Z軸行程機構，刻印區域達到(W135×H180×D310mm)50mm*。
“光纖激光”創造出更高附加價值。
|
特點
SMALL
由于采用光纖激光，因此得以實現具有劃時代意義的頭部尺寸的小型化。可簡單地安裝到現有的生產線上，還可削減設計& 空間成本。
■無需改動現有的生產線。
寬135mm、高180mm、進深310mm實現了具有劃時代意義的小型化。還可簡單地安裝到目前正在工作的現有生產線上。將引進時重新修改生產線設計的必要性控制在最小程度，可削減設計成本。
|
■使生產線實現小型化，從而削減空間成本。
|
不僅實現了頭部尺寸的小型化，還考慮到了安裝性。將空冷風扇配置在后方，從而使線纜的繞線空間同時成為散熱空間，因此無需在頭部周圍確保多余的空間。大幅削減了安裝所需要的面積，削減了生產線器材和樓層照明等設備費用。 |
|
POWERFUL
利用高輸出激光和脈寬切換，可在各種材料上實施豐富多彩的刻印。
|
WIDE
配備Z軸行程機構，刻印區域達到( X)330mm×(Y)330mm×(Z)50mm。※。
大幅度地提高了生產效率。
※LP-Z256
■刻印區域廣達330mm※。
對于需要分割后進行刻印的物品，如大型工件和拼版工件，可一次性地進行刻印。在提高生產性的同時，還有利于控制導入臺數、簡化生產線設備，從而可降低成本。另外，即使是較廣的刻印區域，Z 軸行程機構也可均衡地保持中心與邊緣的SPOT尺寸，確保穩定的刻印品質。
※LP-Z256

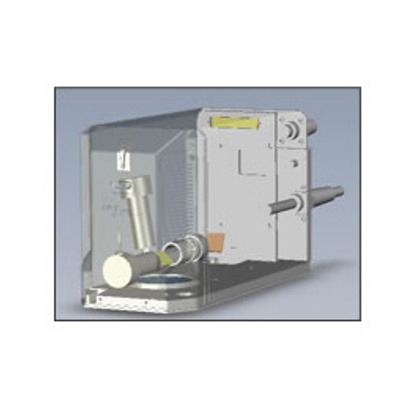

■Z軸行程控制50mm的廣范圍。
可在寬大50mm的廣范圍內設定焦點距離。可在高度差、傾斜面、球面等上實現清晰、規范、美觀的刻印。另外，即使是生產線上搬運的工件的高度參差不齊，也無需使用專用工具，無需進行更換，從而有利于削減成本
操作性
操作簡單?節省安裝空間
|
采用了彩色智能操作面板，即使是不熟悉機械操作和計算機的人員也可方便地操作。可瞬間顯示刻印、設定內容，操作十分方便。無論是手持操作，還是安裝在設備上操作，這款設計都考慮到了使用便利性和人類工程學。 |
|
只需使用市售的監視器和鼠標即可操作
|
只需連接市售的監視器和鼠標，即可實現與光標相同的操作。如果使用現有的監視器和鼠標，則無需花費多余的設備費用。 |
|
在辦公室也可進行設定
|
使用附帶的軟件，即可利用脫機狀態下的計算機來編制刻印數據等，因此可在辦公室等工廠以外的場所便利地設定數據。另外，還可將計算機連接到激光打標機上用作運行監控。除運行狀況外，還可同時確認I/O監視器和報錯履歷。 |
|

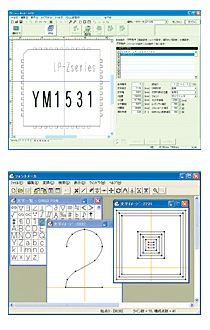

收錄的軟件
|
Laser Marker NAVI plus |
|
字體創建軟件(LP-Z用)
可自由地創建原創字體。另外，還可編制、編輯二維碼模式。
ExportVec(Adobe? Illustrator?插件)
這是logo數據轉換插件，點擊文件菜單，即可將Adobe?Illustrator?的數據轉換為刻印數據。可忠實于Adobe? Illustrator? 原圖并簡單地對logo和標記等進行刻印。
可選軟件

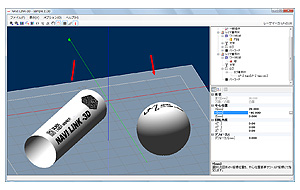

NAVI LINK-3D
|
這是一款輔助軟件，使用Laser Marker NAVI plus即可對利用3D控制在曲面、傾斜面等立體物上刻印的布局進行設定。 |
|
規格
| 產品型號 | LP-Z130-CHN | LP-Z250-CHN | LP-Z256-CHN | |
|
刻印對象距離 (±可調幅度) |
190mm(±25mm) | 330mm(±25mm) | ||
| 激光刻印 | Yb：光纖型激光 λ=1060nm 4級激光產品 | |||
| 脈寬 | 30ns、100ns、200ns | 50ns、100ns、200ns | ||
| 平均輸出(注1) | 13W(脈沖振蕩) | 25W(脈沖振蕩) | ||
| 導向激光?指示 | 半導體激光 λ＝655nm 2級激光產品 | |||
| 刻印范圍 | 120mm×120mm | 330mm×330mm | ||
| 掃描方式 | 電流掃描方式 | |||
| 掃描速度 | 最大12,000mm/s | 最大8,000mm/s | ||
|
文字設定 (文字高度?寬度) |
0.1～120mm(注2) | 0.1～330mm(注2) | ||
|
刻印間隔 (文字間隔?行間隔) |
0～120mm(注2) 扇狀：-180°～+180°(注3) |
0～330mm(注2) 扇狀：-180°～+180°(注3) |
||
| 文字排列 | 直線形、成比例、均勻配置、扇形 | |||
| 文字種類 |
英文大寫、英文小寫、數字、片假名、平假名、漢字 漢字(JIS第一?第二水準)、符號、 用戶注冊文宇(可設定50種) |
|||
| 條形碼 |
CODE39、CODE128、ITF、NW-7、JAN/UPC、 RSS-14(GS1 DataBar)、RSS(GS1 DataBar)Limited、 RSS(GS1 DataBar)Expanded |
|||
| 二維碼 |
QR碼、微軟QR碼、 數據矩陣 |
|||
| 組合碼 |
RSS-14(GS1 DataBar)CC-A、 RSS-14(GS1 DataBar)Stacked CC-A、 RSS(GS1 DataBar)Limited CC-A |
|||
| 輸入輸出 | 輸入端，輸出端，I/O連接 | |||
| 接口(注4) | RS-232C、Ethernet | |||
| 冷卻方式 | 頭部和控制器部分均為強制空氣冷卻 | |||
| 電源電壓 |
100～120V AC±10%、 200～240V AC±10%(自動切換)、 50/60Hz |
|||
| 消耗電力 |
390VA以下(100V AC)、 420VA以下(200V AC) |
|||
| 緊急停止開關 | 裝備在控制器部分 | |||
| 使用環境溫度(注5) |
放射頭、控制器 均為0～＋40℃ |
放射頭、控制器 均為0～+35℃ |
||
| 保管環境溫度(注5) | 放射頭、控制器均為-10～+60℃ | |||
| 使用環境濕度(注5) | 放射頭、控制器均為35～85%RH | |||
| 重量 | 放射頭/9.5kg 控制器/24kg | |||
|
PC軟件 對象OS |
Laser Marker Utility※7 |
Microsoft Windows? 7 Professional(32bit/64bit)/Vista Business(32bit)/ XP Professional(32bit) |
||
|
NAVI LINK-3D※7 (另售) |
Microsoft Windows? 7 Professional(32bit)/Vista Business(32bit)/ XP Professional(32bit) |
|||
| 顯示語言 | 中文/英文/日文 | |||
(注1)：單個激光振蕩器的輸出。
(注2)：按照0.001mm的間隔進行設定。
(注3)：按照0.01°的間隔進行設定。
(注4)：Ethernet從2012年11月生產情況開始變更。
(注5)：無結露和結冰。
(注6)：從2012年8月生產的產品開始變更。Windows?7 Professional / Vista Business / XP Professional是美國微軟公司在美國或其他國家的商標或注冊商標。

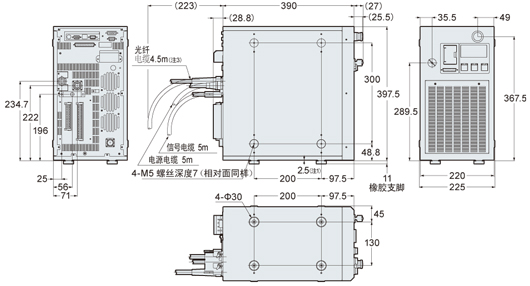

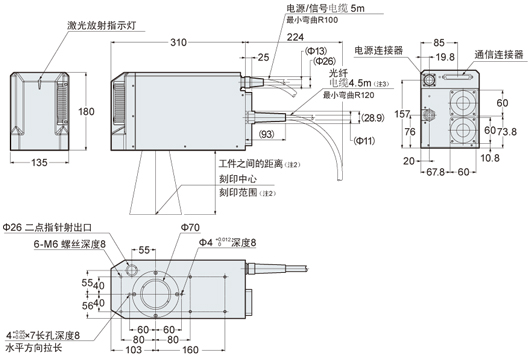

尺寸圖
- 單位mm
LP-Z系列共通
|
|
|

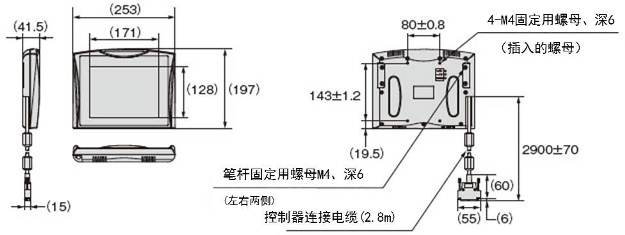

觸摸屏式控制臺
LP-ADP40 (另售)
|
