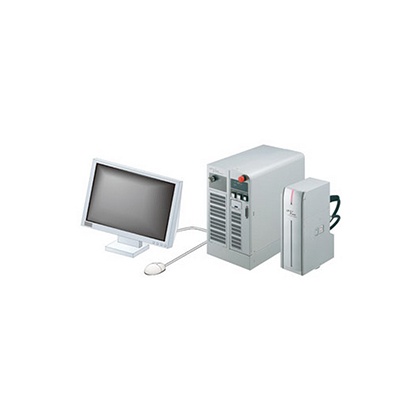

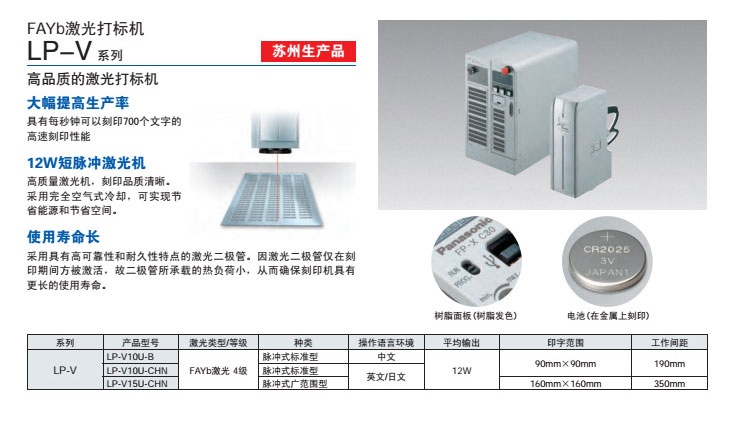

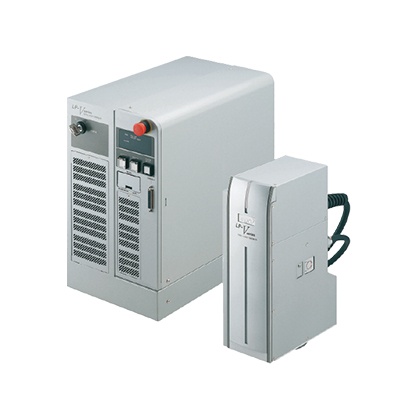

FAYb激光打標機 LP-V系列通用型 LP-V10U-B
獨創性的光纖型激光方式(FAYb)，大幅度改善了生產率，與以往方式相比，在所有方面都發揮了其優勢。
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
獨創性的光纖型激光方式(FAYb),大幅度改善了生產率，
與以往方式相比，在所有方面都發揮了其優勢。
|
特點

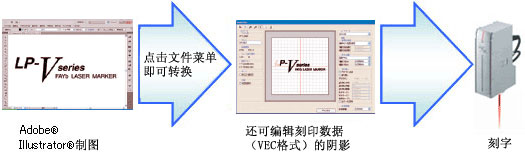

■使用Adobe? Illustrator?可以進行簡單的刻字。
>>點擊了解詳情

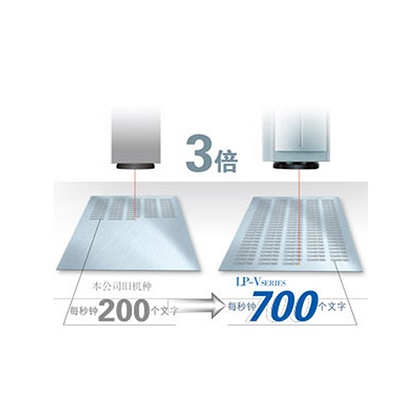

實現每秒鐘700個文字的高速刻印
|
■提高生產效率 |
|
多種技術帶來的高品質刻印
|
|

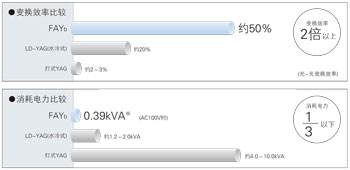

用FAYb方式解決舊方式中激光打標機的問題點！
|
|
|

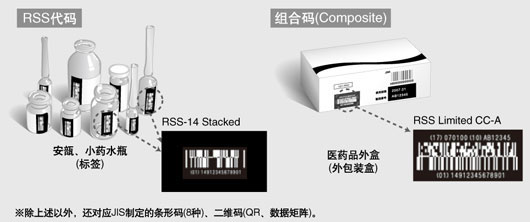

可刻印RSS條形碼
|
可以結合用途進行選擇的便利的操作
|

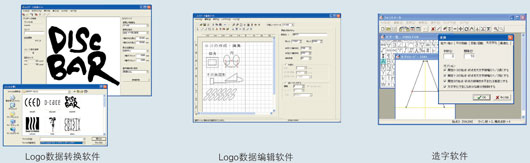

■用電腦輕松設定！“Laser Marker NAVI”(標配附送) |
|
|
|

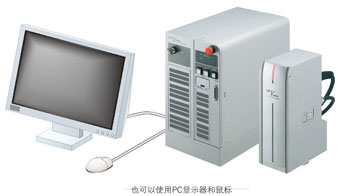

■用市售顯示器和鼠標也可以進行操作
用市售顯示器和鼠標也可以進行操作。請事先確認其能否正常使用。
|

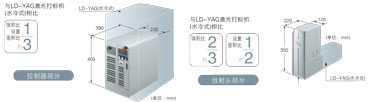

節省空間的設計
|
■節省空間的設計 |
|
|

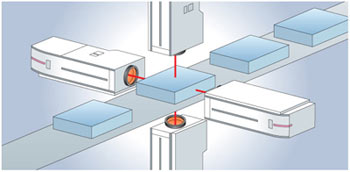

■不需要定位調整·可以任一方向進行設置 |
|
對應各種需求的便利的功能
|
|

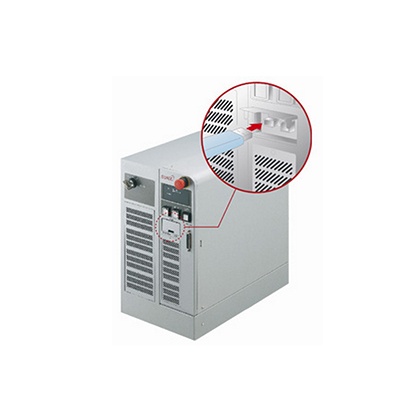

■配備USB插口 |
|
規格
| 種類 | 通用型 | 廣域型 | ||
| 型式名 | LP-V10U-B | LP-V10U-CHN | LP-V15U-CHN | |
| 刻印對象間距離(注1) | 190mm | 350mm | ||
| 刻字方式 | Galvano-Scanning掃描方式 | |||
| 印字激光(注2) | 光纖型激光 λ=1.06μm “分類4”激光產品 | |||
| 平均輸出 | 12W | |||
| 導向激光?指示器 | 半導體激光 λ=655nm “分類2”激光產品 | |||
| 印字范圍 | 90mm×90mm | 160mm×160mm | ||
| 掃描速度 | 最大 12,000mm/s | |||
| 對應線速(注3) | 240m/分 以下 | |||
| 文字設定(文字高度、寬度) |
0.2?90mm (可設定0.001mm的間隔) |
0.2?160mm (可設定0.001mm的間隔) |
||
|
刻印間隔 (文字間隔、行間隔) |
0?90mm (可設定0.001mm的間隔) 扇狀：-180°?+180° (0.01°的間隔) |
0?160mm (可設定0.001mm的間隔) 扇狀：-180°?+180° (0.01°的間隔) |
||
| 文字排列 | 直線形、成比例、均勻配置、扇形 | |||
| 文字種類 |
簡體中文、英文大寫、英文小寫、數字、片假名、平假名、 符號 用戶注冊文字(可設定50種) |
英文大寫、英文小寫、數字、片假名、平假名、 漢字(JIS第一?第二水準)、符號、 用戶注冊文字(可設定50種) |
||
| 條形碼 |
CODE39、CODE128、ITF、NW-7、JAN/UPC、 RSS-14(GS1 DataBar)、RSS(GS1 DataBar) Limited、 RSS(GS1 DataBar) Expanded |
|||
| 二維碼 | QR代碼、微型QR代碼、數據矩陣 | |||
| 組合碼 | RSS-14(GS1 DataBar) CC-A、RSS-14(GS1 DataBar) Stacked CC-A、RSS(GS1 DataBar) Limited CC-A等 | |||
| Logo ?圖形 | BMP/DXF/HPGL/JPEG/AI(注5)/EPS(注5) | |||
| 冷卻方式 | 強制冷卻 | |||
| 電源電壓 |
100?120V AC±10% 或 200?240V AC±10%(自動切換)、50/60Hz |
|||
| 消耗功率 | 390VA以下(100V AC時)、420VA以下(200V AC時) | |||
| 輸入 |
遠程遙控、啟動信號、編碼器(A)、編碼器(B)、遮光控制、 激光激發、警報器復位、緊急停止、激光停止等 |
|||
| 輸出 |
電源(+12V)、遠程遙控、刻印準備、刻印、刻印結束、 激光激發、警告、警報、確定完成、計數結束 |
|||
| 刻印狀態 | 靜止、移動 | |||
| 功能 |
●刻印順序最佳化 ●交叉點補正 ●計數刻印 ●現在日期刻印 ●期限日期刻印 ●批量刻印 ●Logo數據刻印 ●制作?編輯字體 ●均勻配置 ●更新顯示運轉畫面 ●系統偏移 ●設定通用文字 ●導向激光 ●雙向指示器 ●調整焦點 ●重復刻印 ●備份 ●移動體長尺寸刻印 ●選擇字體 ●粗體字刻印 ●成比例刻印 ●顯示刻印圖像 ●測量刻印時間 ●顯示刻印對象圖像 ●調整操作人員 ●排序刻印 ●偏移刻印 ●保持時間 ●步進＆重復 ●I/O檢查顯示 ●設定行?Logo文件單位的功率?速度 |
|||
| 緊急停止開關 | 配備在控制器部分 | |||
| 使用環境溫度 | 0?+40℃(保存時-10?+60℃)(但是必須無結露無結冰) | |||
| 使用環境濕度 | 35?85%RH(但是必須無結露無結冰) | |||
| 重量 |
放射頭：9kg、 控制器：22kg |
放射頭：10kg、 控制器：22kg |
||
|
Laser Marker Driver & Utility(注6) 對象OS |
Microsoft Windows? 7 Professional(32bit)/ Vista Business(32bit)/ XP Professional(32bit) |
|||
(注1)：刻印對象間距離，各個產品依次有±2mm的個體誤差。
(注2)：激光振動器單體的輸出。
(注3)：因刻印對象而異。
(注4)：可選件。
(注5)：電腦上必須安裝Adobe? Illustrator? 9.x?CS5(Windows版)。
(注6)：所收錄的軟件請咨詢。Windows?7 Professional / Vista Business / XP Professional是美國微軟公司在美國或其他國家的商標或注冊商標。
?有關美國FAD適合品、歐洲CE標志適合品事宜，請到營業所咨詢。
正確使用
- 本產品相當于JIS規格分類4的激光。注意不要目視或接觸激光的直射光或反射光，請采取符合警告標簽內容的安全措施。
- 請在商品上粘貼有左側內容的標簽。左側為LP-V10的標簽。標簽因型號而異。(本目錄內照片中的產品上未貼標簽。)
- 激光是紅外光，因此肉眼看不見。激光振動時，請特別注意。
-
有的刻印物會產生有害氣體和煙霧，對人體和激光打標機帶來不良影響。此時，請使用吸塵器。
＊詳細情況，請向營業擔當人員咨詢。
|
|

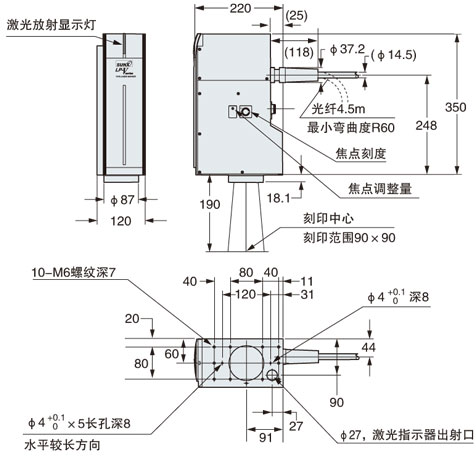

尺寸圖
- 單位mm
|
LP-V10-B LP-V10-CHN
|
LP-V15U-CHN
|

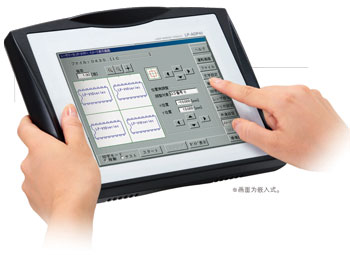

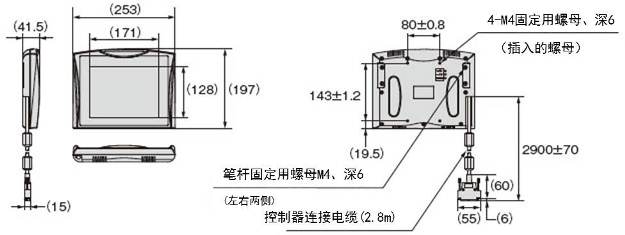

觸摸屏式控制臺
LP-ADP40 (另售)
|

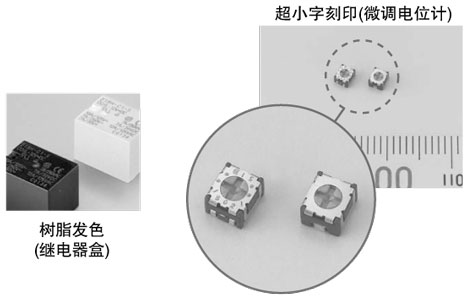

用途
|
|
|
|
|
|
|
|
