3色LED簡易色標傳感器LX-111系列 LX-111(LX-111-P)
3色LED簡易色標傳感器
編 號：1013611299
型 號：LX-111(LX-111-P)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
3色LED簡易色標傳感器
|
特點

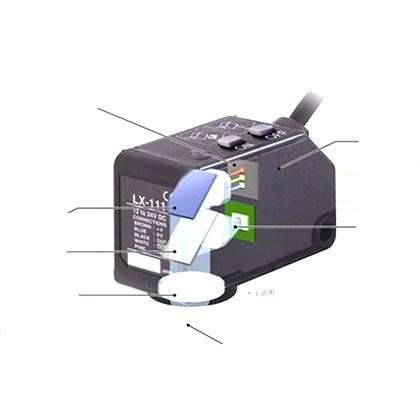

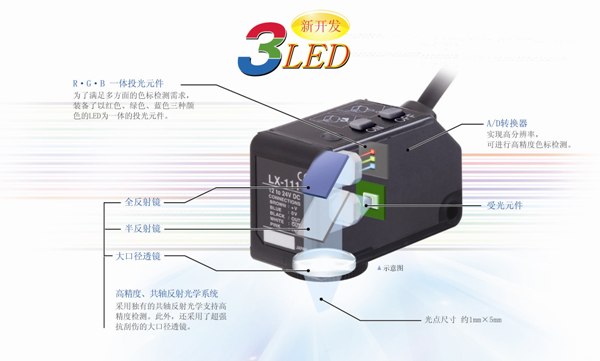

能滿足多方面的色標檢測需求
|

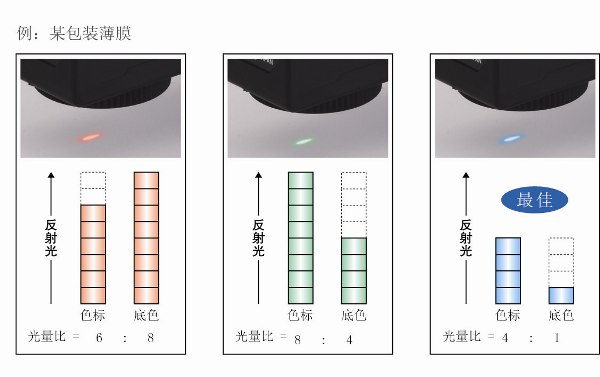

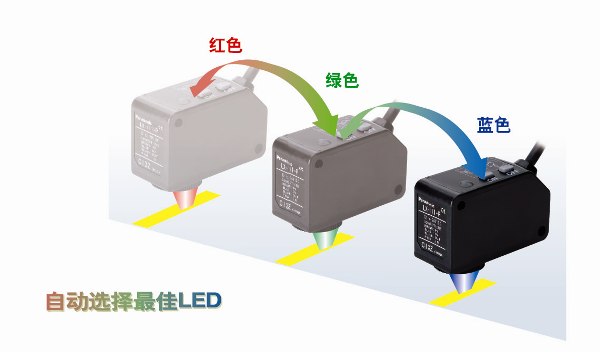

最佳LED自動選擇功能
|
色標模式 [超高速反應]
|
![色標模式 [超高速反應]](/uploads/2015/10/292144406566.jpg)
彩色模式 [高精度判別]
|
![彩色模式 [高精度判別]](/uploads/2015/10/292144419887.jpg)
高精度色標顏色辨別
|

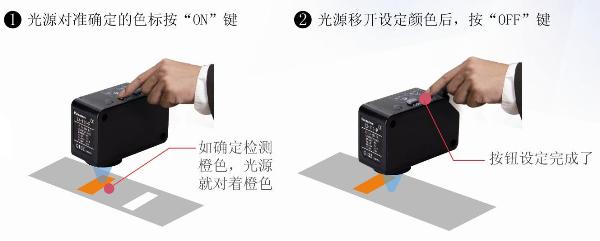

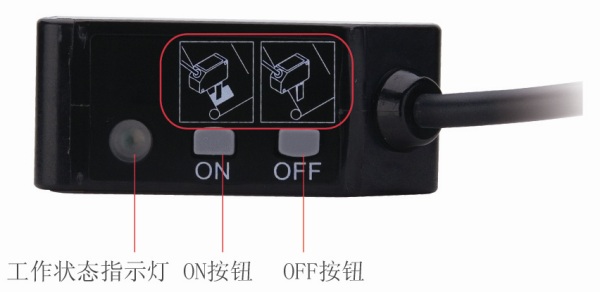

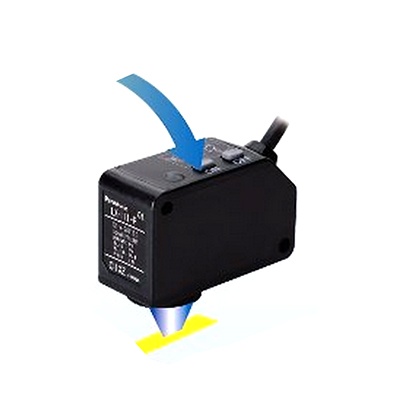

設定簡單
|
|

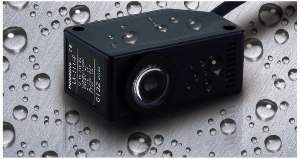

耐環境、IP67設計結構
|
應用
|
種類
傳感器
連接器型傳感器不附帶匹配電纜。請務必另行訂購連接器型用連接電纜。
|
規格
| 種類 | 電纜型 | 連接器型 | |
|
型 號 |
NPN輸出 | LX-111 | LX-111-Z |
| PNP輸出 | LX-111-P | LX-111-P-Z | |
| 檢測距離 | 10±3mm | ||
| 光點尺寸 | 1×5mm(設定距離：10mm) | ||
| 電源電壓 | 12～24V DC±10％ 脈動P-P10％以下 | ||
| 消耗電量 | 功率850mW以下(電源電壓24V時，消耗電流30mA以下) | ||
| 切入模式 |
色標模式 ?Low…0～＋2V(源電流0.5mA以下) ?輸入阻抗：約10kΩ 彩色模式 ?High…＋5V～＋V或斷開 彩色模式 ?High…＋5V～＋V(流入電流3mA以下) ?輸入阻抗：約10kΩ 色標模式 Low…0～＋0.6V或斷開 |
||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：50mA(注1) ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：1.5V以下(流入電流為50mA時)(注1) PNP開路集電極晶體管 ?最大源電流：50mA(注1) ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：1.5V以下(源電流為50mA時)(注1) |
||
| 短路保護 | 配備(自動復位) | ||
| 輸出動作 |
色標模式時：入光時ON 彩色模式時：一致時ON |
||
| 反應時間 | 色標模式時：45μs以下，彩色模式時：150μs以下 | ||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||
| 保護構造 | IP67(IEC) | ||
| 使用環境溫度 | -10～+55℃(注意不可結露、結冰) 存儲時：-20～+70℃ | ||
| 使用環境濕度 | 35～85% RH、存儲時：35～85% RH | ||
| 投光元件 | 紅色/綠色/藍色 復合LED(投光波峰波長：640nm/525nm/470nm) | ||
| 材質 | 外殼：PBT，操作按鈕：硅膠，操作面板：PC，透鏡：PC | ||
| 電纜 | 0.2mm2芯橡皮電纜(標準長：2m) | (注2) | |
| 重量 |
本體重量：約110g .包裝重量：約120g |
本體重量：約50g 包裝重量：約55g |
|
(注1)：無指定時的測量條件為使用環境溫度=+23℃。
(注2)：連接器型不附帶電纜。請務必另行訂購連接器型用連接電纜。
CN-24B-C2(直線型、4芯、電纜長2m) CN-24BL-C2(彎曲型、4芯、電纜長2m)
CN-24B-C5(直線型、4芯、電纜長5m) CN-24BL-C5(彎曲型、4芯、電纜長5m)

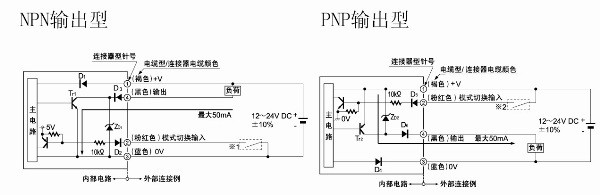

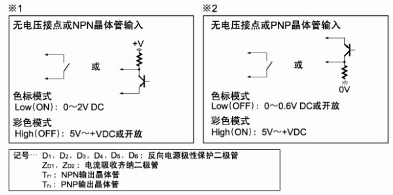

輸入輸出電路圖
|
|
連接器型LZ-111□-Z的連接器針位置
|

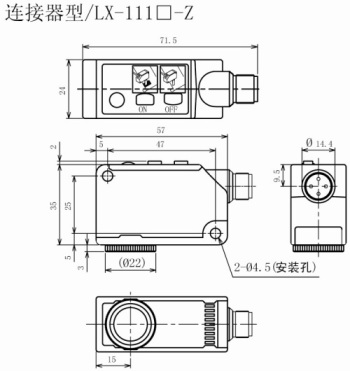

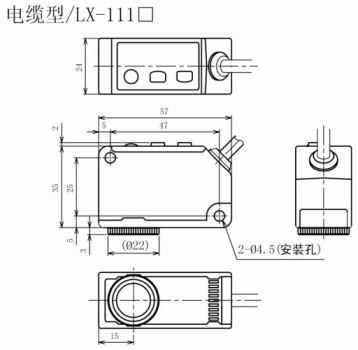

尺寸圖
- 單位mm
單位：mm
|
|
