長距離光電傳感器 NX-100系列 NX-111A(NX-111A-K)
超長距離、卓越性能
編 號：1013791138
型 號：NX-111A(NX-111A-K)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
------ 相關產品 ------
客服中心
售前咨詢（天津）
售前咨詢（北京）
售前咨詢（濟南）
項目咨詢
售后與維修咨詢
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
超長距離、卓越性能
|
|
特點

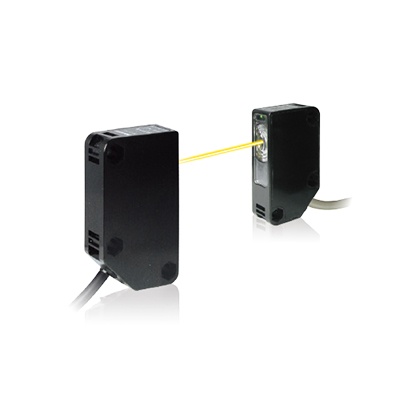

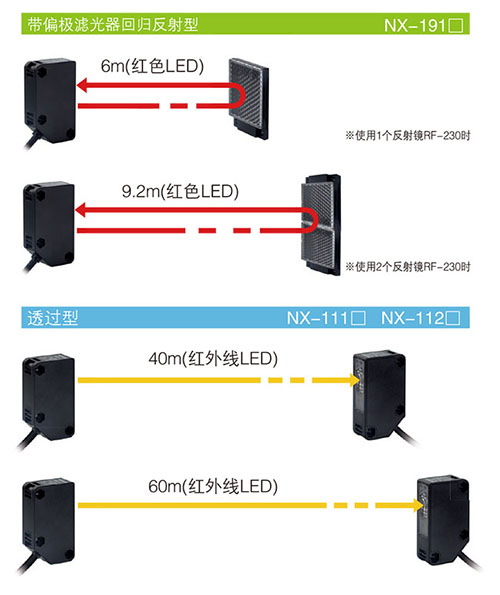

超長距離檢測
|

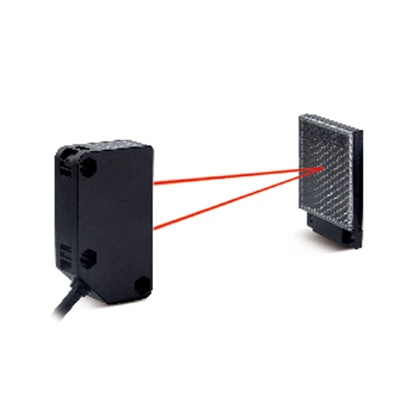

裝備偏極濾光器，可對應強反射環境(僅限NX-191□產品)
|
抗外亂光性能優越，抗白熾燈30000lx
|

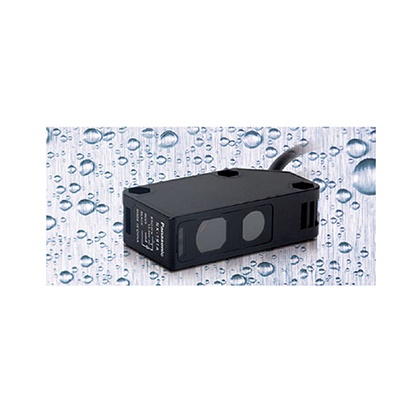

保護構造IP67
|
三孔設計、自由安裝
|
配備繼電器輸出型產品，更易對光
|
種類
| 種類 | 透過型 | 帶偏極濾光器回歸反射型 | ||||
|---|---|---|---|---|---|---|
| 晶體管輸出型 | NX-111A | NX-111B | NX-112A | NX-112B | NX-191A | NX-191B |
| 繼電器輸出型 | NX-111A-K | NX-111B-K | NX-112A-K | NX-112B-K | NX-191A-K | NX-191B-K |
規格
| 種類 | 透過型 | 帶偏極濾光器回歸反射型 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 型號 | 晶體管輸出型 | NX-111A | NX-111B | NX-112A | NX-112B | NX-191A | NX-191B | ||
| 繼電器輸出型 | NX-111A-K | NX-111B-K | NX-112A-K | NX-112B-K | NX-191A-K | NX-191B-K | |||

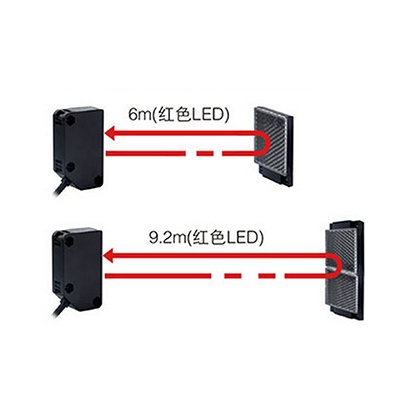

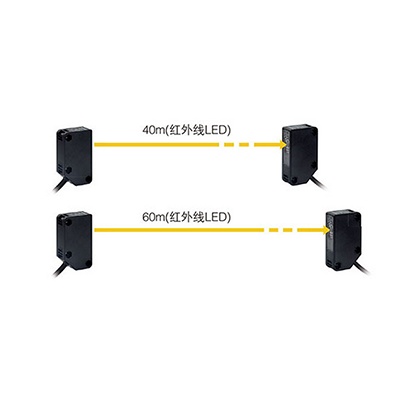

| 檢測距離 | 40m | 60m |
6m (使用1個RF-230時) 9.2m(使用2個RF-230時)(注1) |
||||||
| 檢測物體 | φ100mm以上的不透明物體 | ||||||||
| 電源電壓 | 12~24V DC±10% 脈動P-P10%以下 | ||||||||
| 消耗電流 |
投光器：30mA以下 受光器：15mA以下(晶體管輸出型) 30mA以下(繼電器輸出型) |
晶體管輸出：15mA以下 繼電器輸出：40mA以下 |
|||||||
| 輸出 |
< 晶體管輸出型> NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下 (輸出與0V之間) ?剩余電壓：1.5V以下 (流入電流為100mA時 < 繼電器輸出型> 繼電器接點1c ?開閉容量：30VDC 100mA (電阻負載) ?電氣壽命：20萬次以上 (DC額定負載，開關頻率7200次/小時) ?機械壽命：1億次以上 (開關頻率45,000次/小時) |
||||||||
| 輸出動作 | 入光時ON | 非入光時ON | 入光時ON | 非入光時ON | 入光時ON | 非入光時ON | |||
| 短路保護 | 晶體管輸出配備(自動恢復) | ||||||||
| 反應時間 | 晶體管輸出：15ms以下，繼電器輸出：25ms以下 | ||||||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||||||
| 電源指示燈 | 綠色LED(通電時亮起) | ||||||||
|
環 境 性 能 |
保護構造 | IP67(IEC) | |||||||
| 使用環境溫度 | -30～+55℃(※2)(不可結霜或凝露)，存儲時：-20～+70℃ | ||||||||
| 使用環境濕度 | 35～85%RH，存儲時：35～85%RH | ||||||||
| 使用環境照明度 | 白熾燈：受光面照明度30,000lx以下 | ||||||||
| 投光元件 | 紅外線LED | 紅色LED | |||||||
| 材質 |
外殼：聚碳酸酯 透鏡：聚碳酸酯 |
外殼 ：聚碳酸酯 透鏡 ：PMMA 前面板：PMMA |
|||||||
| 電纜 | 0.3mm2 橡皮電纜：長0.5m | ||||||||
|
投光器：2芯 晶體管輸出：3芯 繼電器輸出：5芯 |
|||||||||
| 電纜延長 | 0.3mm2以上的電纜全長可延長至100m | ||||||||
| 本體重量 |
投光器：約70g 晶體管輸出 ：約90g 繼電器輸出 ：約120g |
||||||||
(注1)：標準配置為1個反射鏡RF-230。
(注2)：低溫使用時，一開始運行溫度應在-20℃以上。

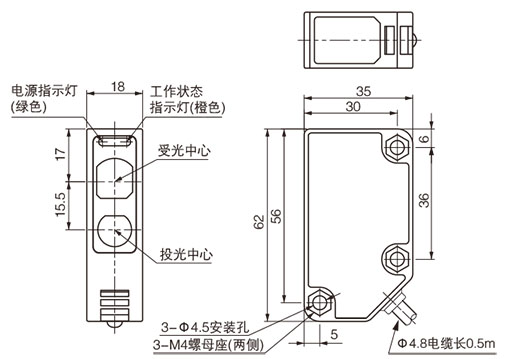

尺寸圖
- 單位mm
NX-11□
|
NX-19□
|

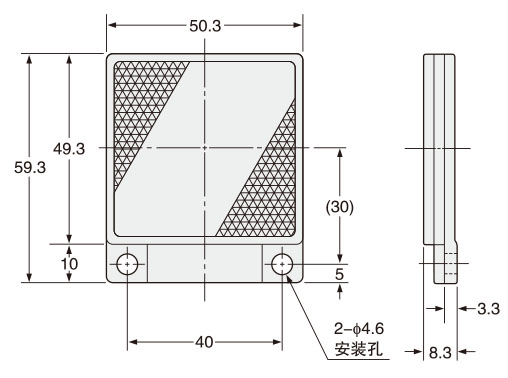

RF-230
|
用途
|
|
|
|
