U型微型光電傳感器[連接器內置] PM-64系列 PM-L64(PM-L64P)
簡易連接裝置 可利用市售連接器實現快速連接，非常簡便
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
簡易連接裝置 可利用市售連接器實現快速連接，非常簡便
|

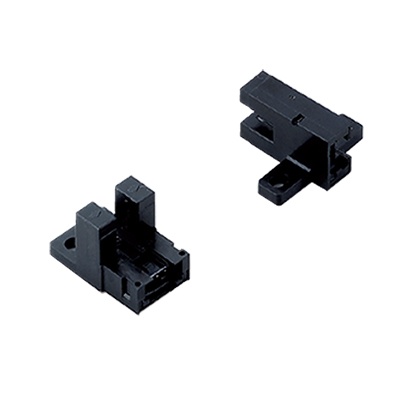

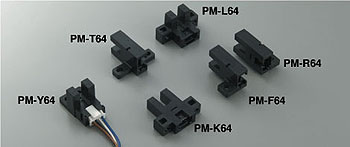

![U型微型光電傳感器[連接器內置] PM-64](/uploads/2015/10/241138338215.gif)
 ※1
|
 ※2
|
| ※1 | EMC指定適用 |
|---|---|
| ※2 | Recognition認證 |
特點
連接器內置型，小巧緊湊
|

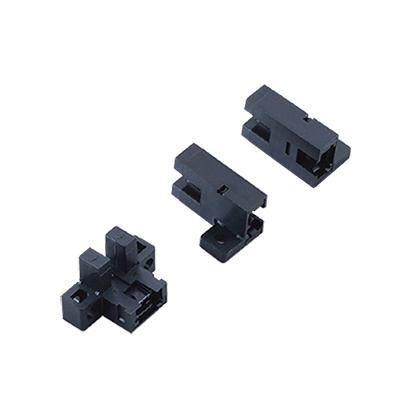

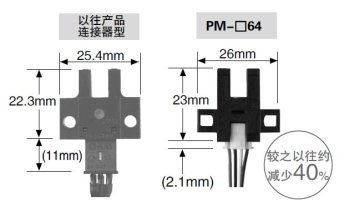

與以往產品相比，大大節省了空間。 |
|
按照安裝條件可以有6種規格供選擇
|
不僅NPN輸出型，PNP輸出型也上線了。 |
|

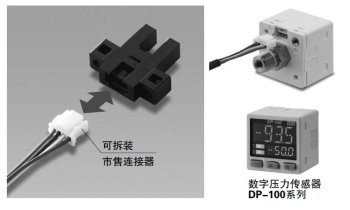

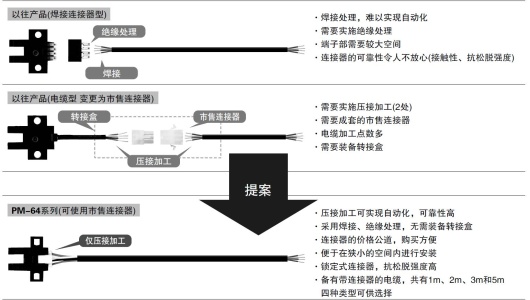

可使用市售連接器
|
連接器連接型，省去了以往需要實施錫焊、絕緣處理等一切麻煩。此外，連接器采用了數字壓力傳感器DP-100系列亦采用的通用型(市售)。 |
|
接續連接器推薦品的通知
日本壓接端子制造株式會社生產 觸點：SPHD-001T-P0.5
外殼：PAP-04V-S
注意：關于推薦品的詳細，請咨詢制造商。
本公司也可對應小套組，詳細請瀏覽可選件
提高維護性和施工性，大幅降低總成本
|
種類
| 種類 |
形狀 (mm) |
檢測距離 |
型號 | 輸出 | 輸出動作 | |
|---|---|---|---|---|---|---|
|
小 型 ? 連 接 器 內 置 型 |
K型 |
|
5mm(固定) | PM-K64 | NPN開路集電極晶體管 |
入光時ON／ 遮光時ON 裝備2鐘輸出 |
| PM-K64P | PNP開路集電極晶體管 | |||||
| T型 |
|
PM-T64 | NPN開路集電極晶體管 | |||
| PM-T64P | PNP開路集電極晶體管 | |||||
|
PM-T64W (注1) |
NPN開路集電極晶體管 | ||||
| L型 |
|
PM-L64 | NPN開路集電極晶體管 | |||
| PM-L64P | PNP開路集電極晶體管 | |||||
| Y型 |
|
PM-Y64 | NPN開路集電極晶體管 | |||
| PM-Y64P | PNP開路集電極晶體管 | |||||
| F型 |
|
PM-F64 | NPN開路集電極晶體管 | |||
| PM-F64P | PNP開路集電極晶體管 | |||||
| R型 |
|
PM-R64 | NPN開路集電極晶體管 | |||
| PM-R64P | PNP開路集電極晶體管 | |||||
| (注1): |
：PM-T64W是可與本公司以往產品[PM-T53(B)]互換安裝的類型。 |
|---|
規格
| 種類 | 小型·連接器內置型 | ||||||
| K型 | L型 | F型 | R型 | T型 | Y型 | ||
| 型號 | NPN輸出 | PM-K64 | PM-L64 | PM-F64 | PM-R64 | PM-T64(W) | PM-Y64 |
| PNP輸出 | PM-K64P | PM-L64P | PM-F64P | PM-R64P | PM-T64P | PM-Y64P | |
| 檢測距離 | 5mm(固定) | ||||||
| 最小檢測物體 | 0.8×1.8mm非透明體 | ||||||
| 應差 | 0.05mm以下(注2) | ||||||
| 重復精度 | 0.01mm以下(注3) | ||||||
| 電源電壓 | 5～24V DC±10％ 脈動P-P10％以下 | ||||||
| 消耗電流 | 15mA以下 | ||||||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(輸出和0V之間) ?剩余電壓：0.7V以下(流入電流為50mA時) 0.4V以下(流入電流為16mA時) PNP開路集電極晶體管 ?最大源電流：50mA ?外加電壓：30V DC以下(輸出和+V之間) ?剩余電壓：0.7V以下(源電流為50mA時) 0.4V以下(源電流為16mA時) |
||||||
| 輸出動作 | 入光時ON/遮光時ON 裝備2種輸出 | ||||||
| 反應時間 |
入光時：20μs以下、遮光時：100μs以下 (反應頻率1kHz以上)(注4) |
||||||
| 工作狀態指示燈 | 橙色LED(入光時亮起) | ||||||
|
環 境 性 能 |
使用環境溫度 | -25～＋55℃(注意不可結露、結冰)，存儲時：-30～＋80℃ | |||||
| 使用環境濕度 | 35～85％RH，存儲時：5～95%RH(注5) | ||||||
| 使用環境照明度 | 熒光燈光：受光面照明度1,000lx以下 | ||||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，50MΩ以上，基于DC250V的高阻表 | ||||||
| 耐振動 | 頻率10～2,000Hz 雙振幅1.5mm X,Y和Z方向各2小時 | ||||||
| 耐沖擊 | 加速度 15,000m/s2(約1,500G) X,Y和Z方向各3次 | ||||||
| 投光元件 | 紅外線LED(投光波峰波長：940nm、非調制式) | ||||||
| 材質 | 外殼：PBT、狹縫透光罩：聚碳酸酯 | ||||||
| 電纜延長 | 0.3mm2以上的電纜全長可配線至100m(注6) | ||||||
| 重量 | 本體重量：約3g | ||||||
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)：是指將檢測物體沿著H型的水平方向進行移動時的數值。
(注3)：是指將檢測物體沿著H型的水平方向進行移動，檢測板插入量為5mm時的數值。

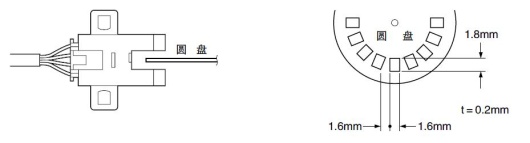

(注4)：反應頻率是指使下圖中的圓盤旋轉時的數值。
|

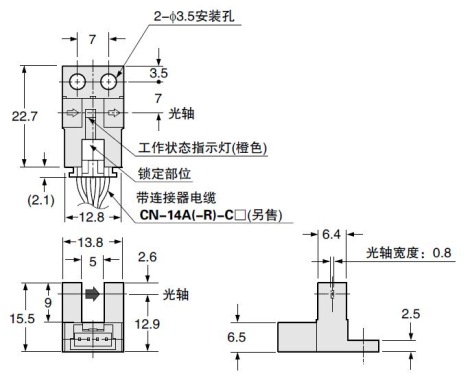

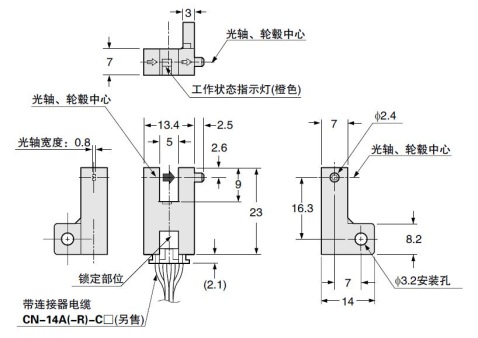

尺寸圖
- 單位mm

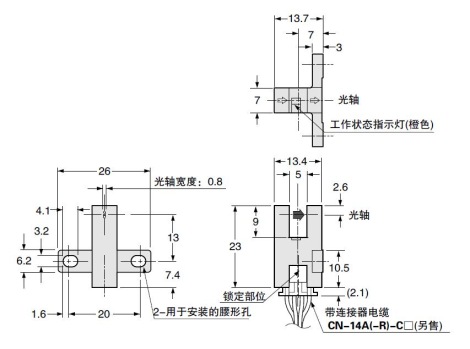

PM-K64(P)
|

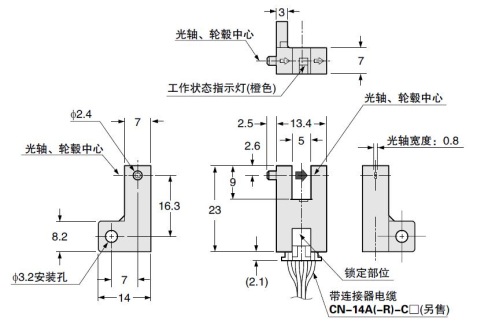

PM-T64(P)
|
PM-T64W
|

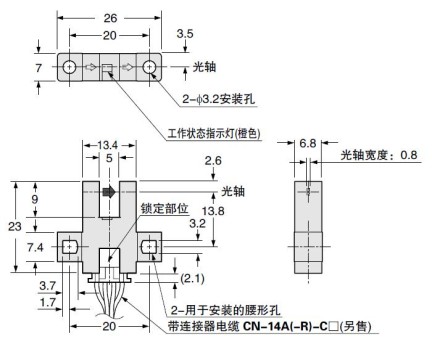

PM-L64(P)
|

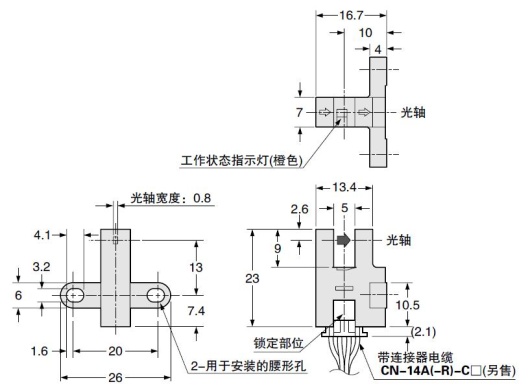

PM-Y64(P)
|

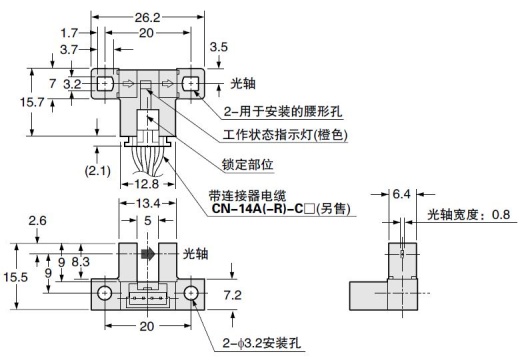

PM-F64(P)
|
PM-R64(P)
|
CN-14A-C□
CN-14A-R-C□
|
用途
|
|
|
可選件

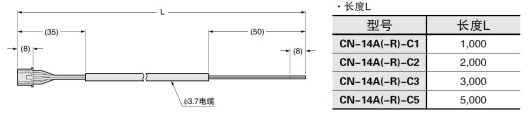

| 品名 | 型號 | 內容 | |
|---|---|---|---|
| 帶連接器電纜 | CN-14A-C1 | 長度1ｍ |
0.2mm2 4芯橡皮電纜，一端帶連接器。 電纜外徑：φ3.7mm |
| CN-14A-C2 | 長度2ｍ | ||
| CN-14A-C3 | 長度3ｍ | ||
| CN-14A-C5 | 長度5ｍ | ||
|
帶連接器電纜 （耐彎曲型） |
CN-14A-R-C1 | 長度1ｍ |
0.2mm2 4芯橡皮電纜，一端帶連接器。 電纜外徑：φ3.7mm |
| CN-14A-R-C2 | 長度2ｍ | ||
| CN-14A-R-C3 | 長度3ｍ | ||
| CN-14A-R-C5 | 長度5ｍ | ||
| 連接器 | CN-14A | 10個外殼、40個觸頭為1套 | |
|
|
