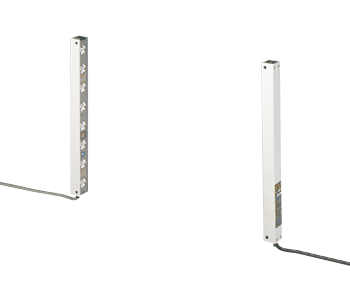

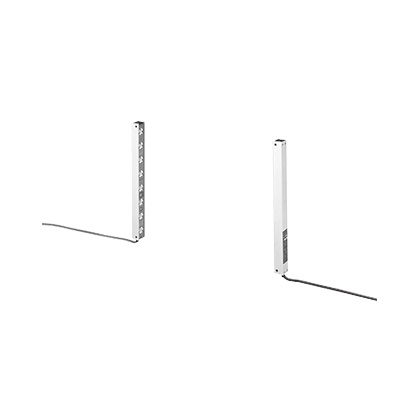

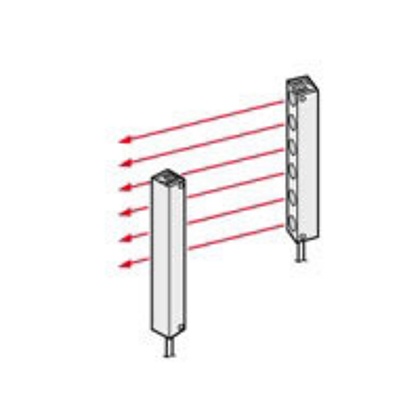

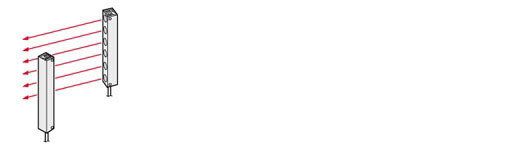

40mm光軸間距通用區域傳感器 NA40系列 NA40-4(NA40-4-H)
薄型和智能化
編 號：1014111044
型 號：NA40-4(NA40-4-H)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
薄型和智能化
|
 ※1
|
| ※1 | 認證獲得 (僅NA40-□-K) |
|---|
特點
|
體積小
|
與常規型相比，NA40的體積減少了1/3。 |
|
故障監控
當下列錯誤情況發生，自檢系統輸出信號，3色指示燈顯示故障情況。
（1）檢測入射光強度
若正面有灰塵、污垢或光束未對準，NA40將檢測到入射光減弱。
|
|
并行安裝的防干擾設置
|
將兩個傳感器設為不同投光頻率以防止互相干擾。 |
|
可更改光軸數量
|
由于模塊化的結構，可更改光軸數量。使得現場的設計更改和維護變得更加方便。 |
|
堅固的鋁制外殼
被緊固的鋁制外殼保護的模塊符合IP65標準。
種類
傳感器
傳感器不附帶連接電纜。請另行訂購。
| 種類 | 形狀 | 檢測距離 |
型號 (注1) |
光軸數 |
檢測高度 (mm) |
輸出 | |
|---|---|---|---|---|---|---|---|
|
區 域 傳 感 器 |
|
5m | NA40-4 | 4 | 120 |
NPN開路集電極 晶體管 |
|
| NA40-6 | 6 | 200 | |||||
| NA40-8 | 8 | 280 | |||||
| NA40-10 | 10 | 360 | |||||
| NA40-12 | 12 | 440 | |||||
| NA40-14 | 14 | 520 | |||||
| NA40-16 | 16 | 600 | |||||
| NA40-20 | 20 | 760 | |||||
| NA40-24 | 24 | 920 | |||||
|
帶防濺帽 型 |
|
NA40-4-H | 4 | 120 | |||
| NA40-6-H | 6 | 200 | |||||
| NA40-8-H | 8 | 280 | |||||
| NA40-10-H | 10 | 360 | |||||
| NA40-12-H | 12 | 440 | |||||
| NA40-14-H | 14 | 520 | |||||
| NA40-16-H | 16 | 600 | |||||
| NA40-20-H | 20 | 760 | |||||
| NA40-24-H | 24 | 920 | |||||
| (注1)： |
產品的銘牌上所標記的型號帶"P"符號的機型為投光器，帶"D"符號的機型為受光器。 (例)NA40-4-H的投光器：NA40-4P-H、NA40-4-H的受光器：NA40-4D-H |
|---|
韓國S標志認證通過產品
備有已取得韓國S標志認證的產品。(帶防濺帽型除外)
請在型號末尾加注“-K”進行訂購。
(例) NA40-4的韓國S標志認證通過產品為“ NA40-4-K”
連接電纜
傳感器不附帶連接電纜。請另行訂購。
附件
|

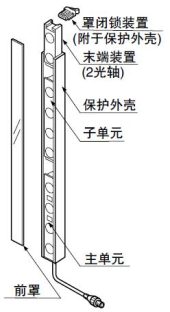

將構成單元作為部件個別訂購時的型號
| (注1)： | 僅NA40-4或NA40-4-H必需。 |
|---|
|
|
| 適用光軸數 | 保護外殼 | 前罩 | ||
|---|---|---|---|---|
| 帶防濺帽 | ||||
| 型號 | 型號 | 型號 | ||
| 4光軸用 | MC-NA40-4 | MC-NA40-4H | FC-NA40-4 | |
| 6光軸用 | MC-NA40-6 | MC-NA40-6H | FC-NA40-6 | |
| 8光軸用 | MC-NA40-8 | MC-NA40-8H | FC-NA40-8 | |
| 10光軸用 | MC-NA40-10 | MC-NA40-10H | FC-NA40-10 | |
| 12光軸用 | MC-NA40-12 | MC-NA40-12H | FC-NA40-12 | |
| 14光軸用 | MC-NA40-14 | MC-NA40-14H | FC-NA40-14 | |
| 16光軸用 | MC-NA40-16 | MC-NA40-16H | FC-NA40-16 | |
| 20光軸用 | MC-NA40-20 | MC-NA40-20H | FC-NA40-20 | |
| 24光軸用 | MC-NA40-24 | MC-NA40-24H | FC-NA40-24 | |
| (注1)： | 以上型號是指單件，而非套件。 |
|---|
規格
| 光軸數 | 4光軸 | 6光軸 | 8光軸 | 10光軸 | 12光軸 | |
| 型號 | NA40-4 | NA40-6 | NA40-8 | NA40-10 | NA40-12 | |
| 帶防濺帽型 | NA40-4-H | NA40-6-H | NA40-8-H | NA40-10-H | NA40-12-H | |
| 檢測高度 | 120mm | 200mm | 280mm | 360mm | 440mm | |
| 檢測距離 | 5m | |||||
| 光軸間距 | 40mm | |||||
| 檢測物體 | φ60mm以上不透明體(完全遮光物體) | |||||
| 電源電壓 | 12～24V DC±10％ 脈動P-P10％以下 | |||||
| 消耗電流 |
投光器：30mA以下 受光器：60mA以下 |
投光器：35mA以下 受光器：90mA以下 |
||||
| 檢測輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(檢測輸出和0V之間) ?剩余電壓：1.6V以下(流入電流為100mA時) |
|||||
| 輸出動作 | 所有光軸入光時ON、一個或多個光軸遮光時OFF | |||||
| 短路保護 | 配備 | |||||
| 自我診斷輸出 |
NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(自診斷輸出和0V之間) ?剩余電壓：1.6V以下(流入電流為50mA時) |
|||||
| 輸出動作 | 不穩定入光狀態持續5s以上時，或輸出晶體管出現故障時OFF | |||||
| 短路保護 | 配備 | |||||
| 反應時間 | 12ms以下 | |||||
| 指示燈 |
受光器上裝有三色指示燈 ?檢測輸出工作狀態指示燈：紅色LED(一個或多個光軸遮光時亮起) ?穩定入光指示燈：綠色LED(穩定接受到所有光軸時亮起) ?不穩定入光指示燈：黃色LED(一個或多個光軸不穩定入光時亮起) ※當輸出晶體管出現故障時，三色指示燈會同時閃爍 |
|||||
| 防干擾功能 | 配備(2臺傳感器可緊貼安裝) | |||||
|
環 境 性 能 |
保護構造 | IP65(IEC)、防噴流型(JIS) | ||||
| 使用環境溫度 | －10～＋50℃(注意不可結露、結冰)，存儲時：－10～＋60℃ | |||||
| 使用環境濕度 | 35～85％RH，存儲時：35～85％RH | |||||
| 使用環境照明度 | 白熾燈：受光面照明度3,500lx以下 | |||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | |||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 | |||||
| 耐振動 | 頻率10～55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | |||||
| 耐沖擊 | 加速度100m/s2 (約10G) X,Y和Z方向各3次 | |||||
| 投光元件 | 紅外線LED(同步光束掃描方式) | |||||
| 材質 | 保護外殼：鋁，部件盒：ABS，前罩：丙烯，透鏡：丙烯 | |||||
| 電纜 |
0.5mm2 4芯(投光器：3芯)橡皮電纜長0.5m，一端帶圓型連接器 ※請與另售連接電纜一起使用。 |
|||||
| 電纜延長 |
0.5mm2以上的電纜全長可延長至100m，適用于投光器和受光器 (但2個投光器間防干擾電線可延長至20m) |
|||||
| 重量(包括投光器和受光器) | 約400g | 約500g | 約630g | 約770g | 約890g | |
| 帶防濺帽型 | 約500g | 約630g | 約800g | 約990g | 約1,150g | |
| 附件 | MS-NA40-1(傳感器安裝支架)：投光器用、受光器用2個1套，調整螺絲刀：1把 | |||||
| 光軸數 | 14光軸 | 16光軸 | 20光軸 | 24光軸 | |
| 型號 | NA40-14 | NA40-16 | NA40-20 | NA40-24 | |
| 帶防濺帽型 | NA40-14-H | NA40-16-H | NA40-20-H | NA40-24-H | |
| 檢測高度 | 520mm | 600mm | 760mm | 920mm | |
| 檢測距離 | 5m | ||||
| 光軸間距 | 40mm | ||||
| 檢測物體 | φ60mm以上不透明體(完全遮光物體) | ||||
| 電源電壓 | 12～24V DC±10％ 脈動P-P10％以下 | ||||
| 消耗電流 |
投光器：35mA以下 受光器：90mA以下 |
投光器： 35mA以下 受光器： 115mA以下 |
|||
| 檢測輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(檢測輸出和0V之間) ?剩余電壓：1.6V以下(流入電流為100mA時) |
||||
| 輸出動作 | 所有光軸入光時ON、一個或多個光軸遮光時OFF | ||||
| 短路保護 | 配備 | ||||
| 自我診斷輸出 |
NPN開路集電極晶體管 ?最大流入電流：50mA ?外加電壓：30V DC以下(自診斷輸出和0V之間) ?剩余電壓：1.6V以下(流入電流為50mA時) |
||||
| 輸出動作 | 不穩定入光狀態持續5s以上時，或輸出晶體管出現故障時OFF | ||||
| 短路保護 | 配備 | ||||
| 反應時間 | 12ms以下 | ||||
| 指示燈 |
受光器上裝有三色指示燈 ?檢測輸出工作狀態指示燈：紅色LED(一個或多個光軸遮光時亮起) ?安定入光表示燈：緑色LED(全光軸安定入光時點燈) ?不穩定入光指示燈：黃色LED(一個或多個光軸不穩定入光時亮起) ※當輸出晶體管出現故障時，三色指示燈會同時閃爍 |
||||
| 防干擾功能 | 配備(2臺傳感器可緊貼安裝) | ||||
|
環 境 性 能 |
保護構造 | IP65(IEC)、防噴流型(JIS) | |||
| 使用環境溫度 | －10～＋50℃(注意不可結露、結冰)，存儲時：－10～＋60℃ | ||||
| 使用環境濕度 | 35～85％RH，存儲時：35～85％RH | ||||
| 使用環境照明度 | 白熾燈：受光面照明度3,500lx以下 | ||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 頻率10～55Hz 雙振幅1.5mm X,Y和Z方向各2小時 | ||||
| 耐沖擊 | 加速度100m/s2 (約10G) X,Y和Z方向各3次 | ||||
| 投光元件 | 紅外線LED(同步光束掃描方式) | ||||
| 材質 | 保護外殼：鋁，部件盒：ABS，前罩：丙烯，透鏡：丙烯 | ||||
| 電纜 |
0.5mm2 4芯(投光器：3芯)橡皮電纜長0.5m，一端帶圓型連接器 ※請與另售連接電纜一起使用。 |
||||
| 電纜延長 |
0.5mm2以上的電纜全長可延長至100m，適用于投光器和受光器 (但2個投光器間防干擾電線可延長至20m) |
||||
| 重量(包括投光器和受光器) | 約1,020g | 約1,150g | 約1,400g | 約1,660g | |
| 帶防濺帽型 | 約1,330g | 約1,500g | 約1,840g | 約2,190g | |
| 附件 | MS-NA40-1(傳感器安裝支架)：投光器用、受光器用2個1套，調整螺絲刀：1把 | ||||
(注1)：無指定時的測量條件為使用環境溫度＝+23℃。

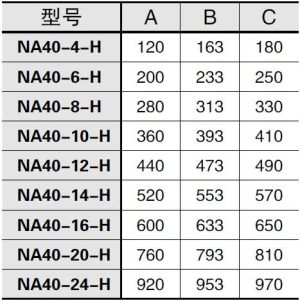

尺寸圖
- 單位mm

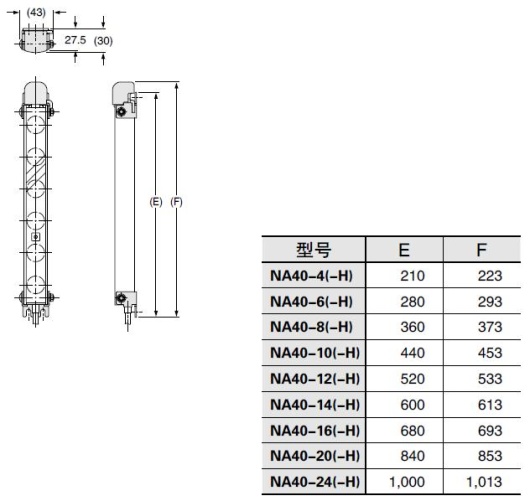

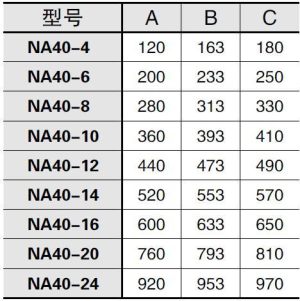

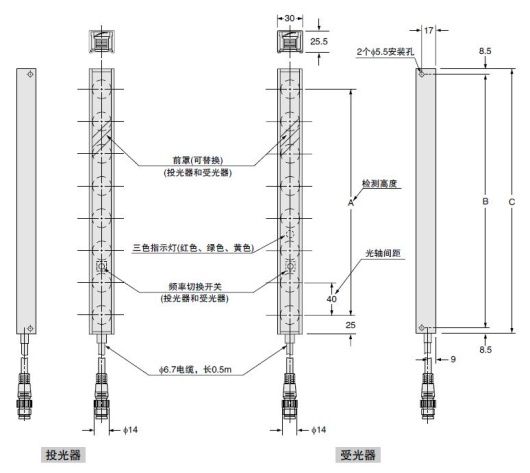

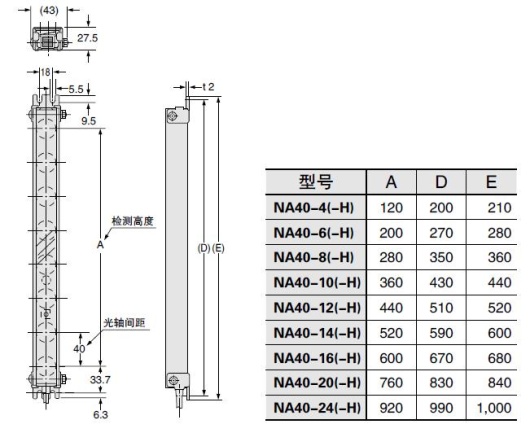

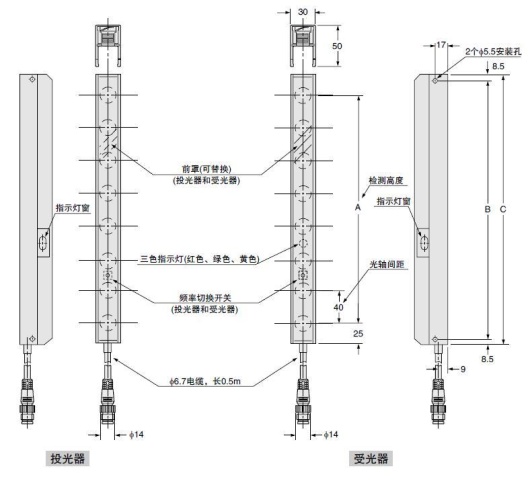

NA40-□
傳感器
|
|
NA40-□-H
傳感器
|
|

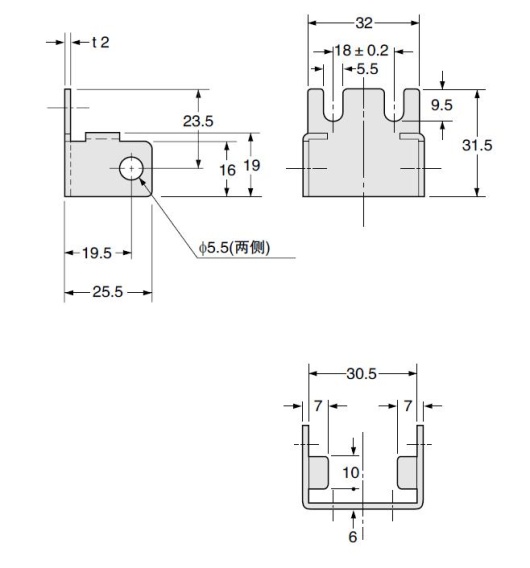

MS-NA40-1
傳感器安裝支架(附帶)
|

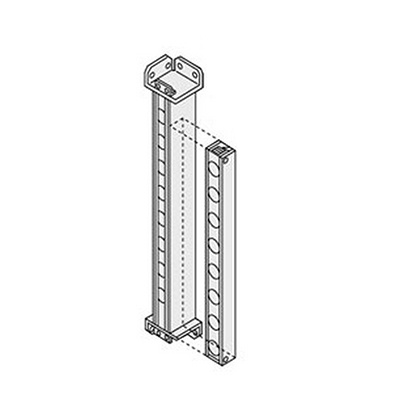

安裝圖
NA40-□的安裝圖。
帶防濺帽型(NA40-□-H)以同種方式安裝。
|
SF-IND

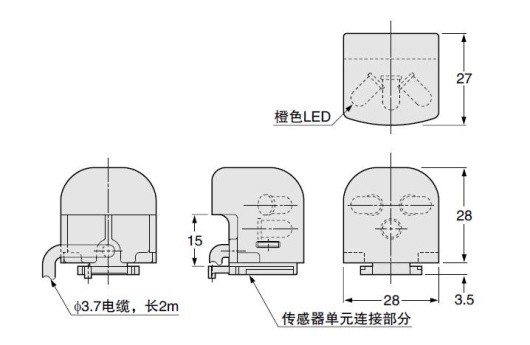

適用于區域傳感器的大型指示燈(另售)
|
|
用途
|
|
|
