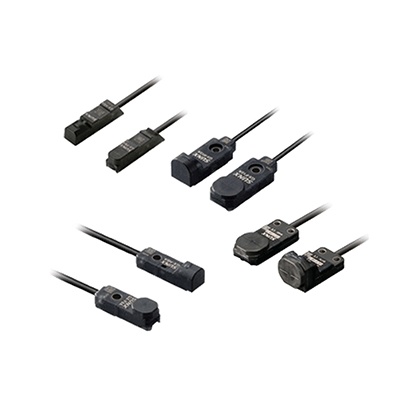

方形接近傳感器[放大器內置] GX-F/H
行業No.1的穩定檢測
編 號：1014161035
型 號：GX-F/H
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

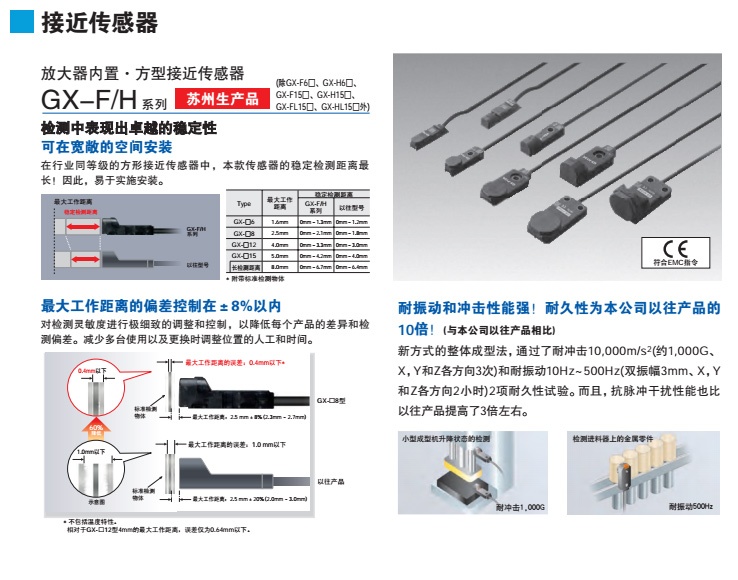

行業No.1※的穩定檢測
|

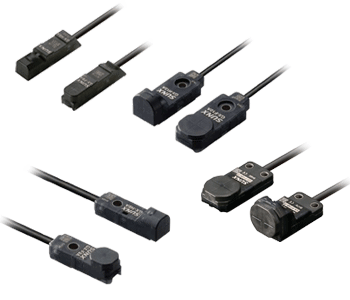

![方形接近傳感器[放大器內置] GX-F/H](/uploads/2015/10/231857492799.gif)
 ※1
|
| ※1 | EMC指令 |
|---|
特點
【NEW】新推出檢測距離8mm的長距離型(GX-15型)
|
GX-15型實現了最大動作距離8.0mm±8%的長距離型的添加。 |
|

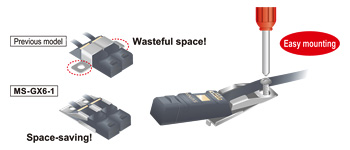

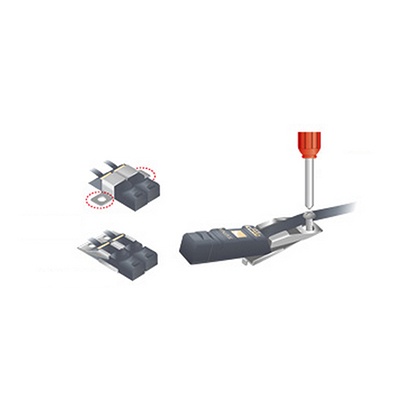

傳感器易于設置 (GX-6型)
|
對于新的安裝支架[MS-GX6-1(另售)]，1顆M3螺絲就可以對傳感器進行安裝。同時，緊貼安裝，能夠節省電纜。 |
|

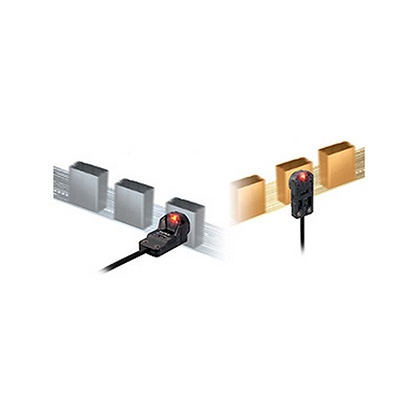

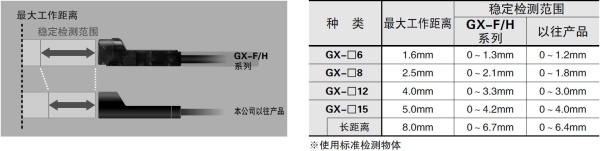

檢測距離游刃有余
實現行業最長的穩定檢測范圍。安裝也非常簡單。
|
最大工作距離的誤差控制在±8％以內
對檢測靈敏度進行極細致的調整和控制，以降低每件產品的差異和檢測誤差。減少多臺使用以及更換時調整位置的人工和時間。
|

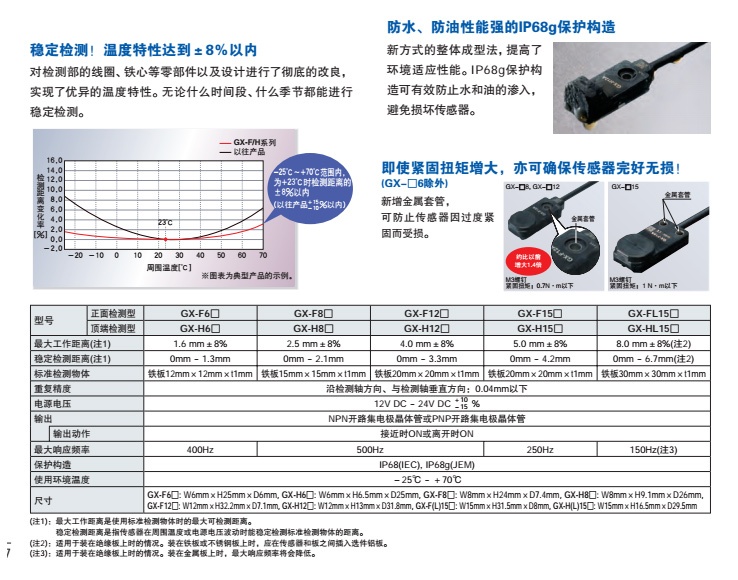

溫度特性達到±8％以內
對檢測部的線圈、鐵心等零部件以及設計進行了徹底的改良，實現了優異的溫度特性。無論什么時間段、什么季節都能進行穩定檢測。
|

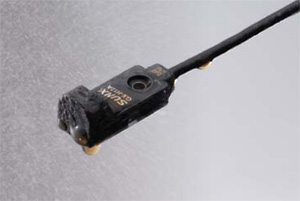

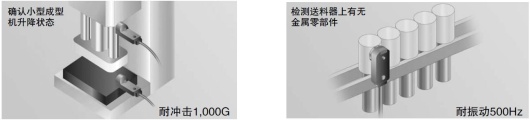

耐久性能 高約10倍！ (與以往相比)
新方式的整體成型法，通過了耐沖擊10,000m/s2(約1,000G、X，Y和Z方向各3次)和耐振動10～500Hz(雙振幅3mm、X，Y和Z方向各2小時)2項耐久性試驗。
而且，抗脈沖干擾性能也比以往產品提高了3倍左右。
|
超強防水·防油！ 保護構造IP68g
|
新方式的整體成型法，提高了環境適應性能。 |
|

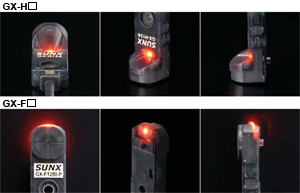

指示燈明亮清晰
|
開發出可視范圍廣的棱鏡。 |
|

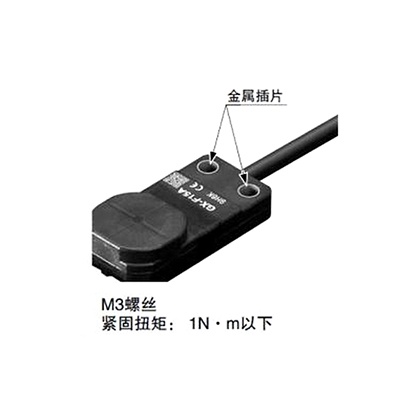

可放心使用帶金屬插片的安裝孔來擰緊！(GX-□6除外)
將金屬插片插入安裝孔。
避免過緊而損壞傳感器。
|
|

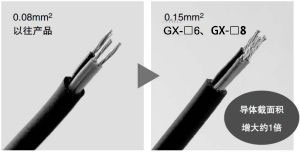

導體截面積增大1倍，配線更容易！(GX-□6/□8)
|
將GX-□6/□8型的導體截面積增大了約1倍。 導線的壓接或轉接更方便，并且提高了壓接部的抗拉強度。 |
|

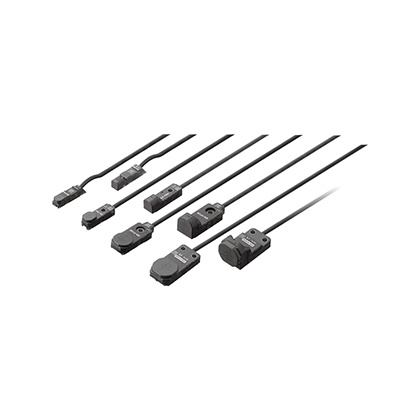

種類
GX-6型
|
GX-8型
|
GX-12型
|
GX-15型
|

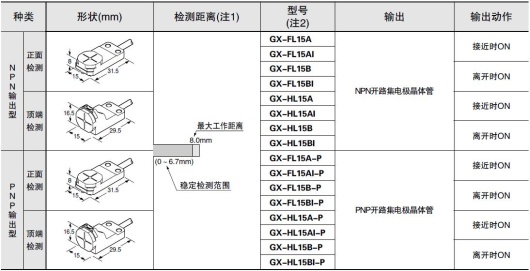

【NEW】GX-15(長距離)型(注3)
|
5m電纜長度型、耐彎曲電纜型(接受訂單生產品)
備有5m電纜長度型(標準為1m)及耐彎曲電纜型(5m電纜長度型除外)。
但長距離型中未配備。
?型號一覽
|
規格
GX-6型
| 種類 | NPN輸出型 | PNP輸出型 | |||
|
型 號 (注2) |
正面ON |
GX- F6A(I) |
GX- F6B(I) |
GX- F6A(I)-P |
GX- F6B(I)-P |
| 頂端ON |
GX- H6A(I) |
GX- H6B(I) |
GX- H6A(I)-P |
GX- H6B(I)-P |
|
|
最大工作距離 (注3) |
1.6mm±8% | ||||
|
穩定檢測范圍 (注3) |
0?1.3mm | ||||
| 標準檢測物體 | 鐵12×12×t1mm | ||||
|
應差 (滯后現象) |
工作距離的20％以下(使用標準檢測物體) | ||||
| 重復精度 | 檢測軸軸向、與檢測軸垂直方向： 0.04mm以下 | ||||
| 電源電壓 | 12?24V DC +10／-15% 脈動P-P10%以下 | ||||
| 消耗電流 | 15mA以下 | ||||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出-0V之間) ?剩余電壓：2V以下(流入電流100mA時) |
PNP開路集電極晶體管 ?最大流出電流：100mA ?外加電壓：30V DC以下(輸出-+V之間) ?剩余電壓：2V以下(流出電流100mA時) |
|||
| 輸出動作 | 接近時ON | 離開時ON | 接近時ON | 離開時ON | |
| 最大反應頻率 | 400Hz | ||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||
|
環 境 性 能 |
保護構造 | IP68(IEC)、IP68G (注4)(注5) | |||
| 使用環境溫度 | -25?+70℃、存儲時：-40?＋85℃ | ||||
| 使用環境濕度 | 35?85%RH、存儲時：35?95%RH | ||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表 | ||||
| 耐振動 | 頻率10?500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時 | ||||
| 耐沖擊 | 頻率10,000m/s2(約1,000G) X,Y和Z方向各3次 | ||||
|
檢測 距離 的 變動 |
溫度 特性 |
使用環境溫度范圍內，+23℃時檢測距離的±8％以內 | |||
|
電壓 特性 |
使用電源電壓的+10%/-15%波動時，±2%以內 | ||||
| 材質 | 本體：PBT、指示燈部：聚酯 | ||||
| 電纜 | 截面積為0.15mm2 的3芯耐油?耐冷熱橡皮電纜，長1m | ||||
| 電纜延長 | 0.3mm2以上的電纜全長可延長至100m | ||||
| 重量(本體重量) | 正面ON型：約15g、頂端ON型：約15g | ||||
(注1)：無指定的測量條件為使用環境溫度＝+23℃。
(注2)：型號中加注“I”的機型為異頻型。
(注3)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指?jìng)鞲衅髟谑褂铆h(huán)境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注4)：本公司的IP68試驗方法
1. 將傳感器置于0℃水的水面下0m處30分鐘，然后立即在+70℃水的水面下0m處放置30分鐘。
2. 第1項中所述的熱沖擊試驗為1個周期，進行20個周期。
3. 將傳感器置于1m深的水中500小時。
4. 經過1～3項試驗后，應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
(注5)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。

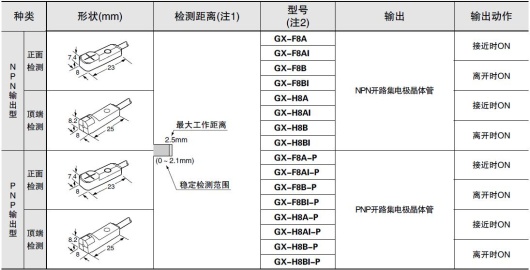

GX-8型
| 種類 | NPN輸出型 | PNP輸出型 | |||
|
型 號 (注2) |
正面ON |
GX- F8A(I) |
GX- F8B(I) |
GX- F8A(I)-P |
GX- F8B(I)-P |
| 頂端ON |
GX- H8A(I) |
GX- H8B(I) |
GX- H8A(I)-P |
GX- H8B(I)-P |
|
|
最大工作距離 (注3) |
2.5mm±8% | ||||
|
穩定檢測范圍 (注3) |
0?2.1mm | ||||
| 標準檢測物體 | 鐵15×15×t1mm | ||||
|
應差 (滯后現象) |
工作距離的20％以下(使用標準檢測物體) | ||||
| 重復精度 | 檢測軸軸向、與檢測軸垂直方向： 0.04mm以下 | ||||
| 電源電壓 | 12?24V DC +10／-15% 脈動P-P10%以下 | ||||
| 消耗電流 | 15mA以下 | ||||
| 輸出 |
NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出-0V之間) ?剩余電壓：2V以下(流入電流100mA時) 0.4V以下(流入電流16mA時) |
PNP開路集電極晶體管 ?最大流出電流：100mA ?外加電壓：30V DC以下(輸出-+V之間) ?剩余電壓：2V以下(流出電流100mA時) 0.4V以下(流出電流16mA時) |
|||
| 輸出動作 | 接近時ON | 離開時ON | 接近時ON | 離開時ON | |
| 最大反應頻率 | 500Hz | ||||
| 工作狀態指示燈 | 橙色LED(輸出ON時亮起) | ||||
|
環 境 性 能 |
保護構造 | IP68(IEC)、IP68G (注4)(注5) | |||
| 使用環境溫度 | -25?+70℃、存儲時：-40?＋85℃ | ||||
| 使用環境濕度 | 35?85%RH、存儲時：35?95%RH | ||||

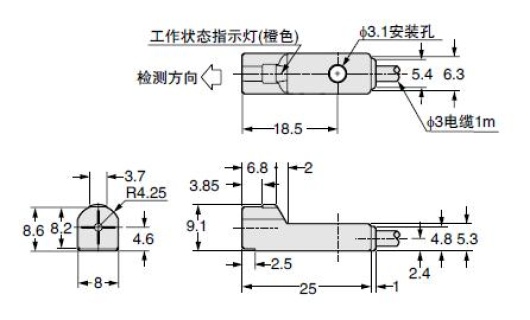

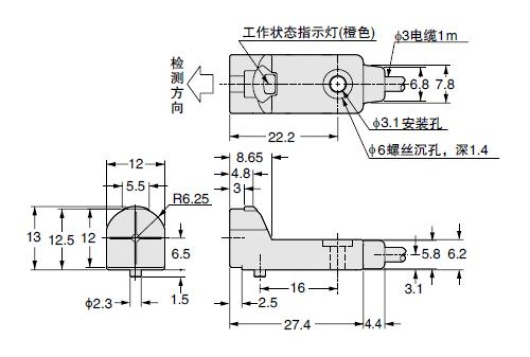

尺寸圖
- 單位mm

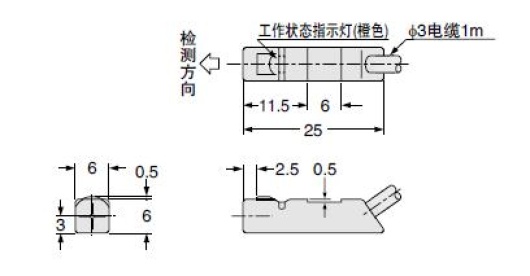

GX-F6□
|
GX-H6□
|
GX-F8□
|
GX-H8□
|
GX-F12□
|
GX-H12□
|

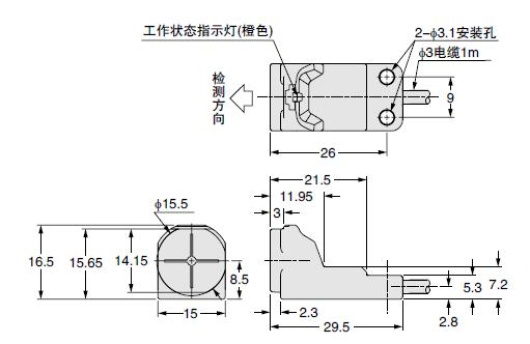

GX-F15□
GX-FL15□
|
GX-H15□
GX-HL15□
|

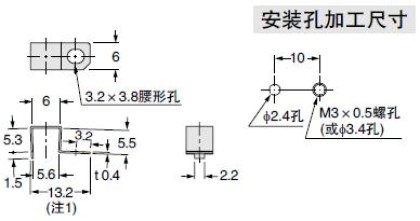

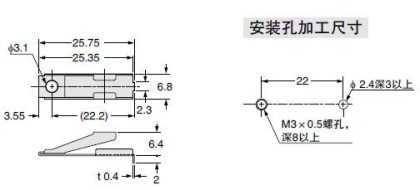

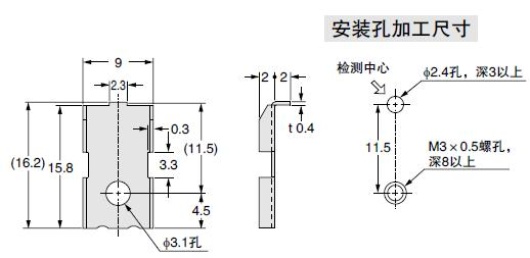

MS-GX6-1
|
MS-GL6-1
|
MS-GL6-2
|
MS-GXL8-4
|
MS-GXL15
|
MS-A15F
MS-A15H
|
用途
|
|
|
|
|
|
|
可選件
|
傳感器安裝支架
|
|
|
|||||||||
|
|
鋁片
|
