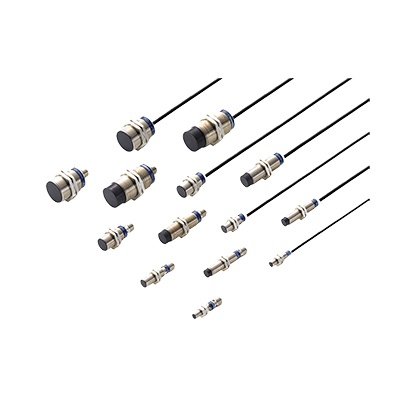

圓柱形接近傳感器 GX-M系列直流3線式(2m長電纜)GX-MK12A(GX-MK12A-P)
產品種類齊全
編 號：1014191023
型 號：GX-MK12A(GX-MK12A-P)
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
產品種類齊全
|
 ※1
|
 ※2
|
| ※1 | EMC指定適用 |
|---|---|
| ※2 | Listing (僅限2米電纜長度型) |
特點
? 產品種類齊全
類型： 直流3線屏蔽型
直流3線非屏蔽型
直流2線標準型
直流2線長距離型
尺寸：M8、M12、M18、M30
連接器： 2m電纜長度型
M12連接器型
M12中繼連接器型(僅限2線式M8型)
·保護構造高達IP68(GX-M8□：IP67)
種類
直流3線式(2m長電纜)
| 種類 | 外觀 |
檢測距離 (注1)(注2) |
型號 | 輸出動作 | ||
|---|---|---|---|---|---|---|
|
NPN 輸出 |
PNP 輸出 |
|||||
| 屏蔽型 | M8 |
 例.) GX-M12□ |
最大工作距離：1.5 mm （穩定檢測范圍為0～1.2 mm） |
GX-M8A | GX-M8A-P | 接近時ON |
| GX-M8B | GX-M8B-P | 離開時ON | ||||
| M12 |
最大工作距離：2 mm （穩定檢測范圍為0～1.6 mm） |
GX-M12A | GX-M12A-P | 接近時ON | ||
| GX-M12B | GX-M12B-P | 離開時ON | ||||
| M18 |
最大工作距離：5 mm （穩定檢測范圍為0～4 mm） |
GX-M18A | GX-M18A-P | 接近時ON | ||
| GX-M18B | GX-M18B-P | 離開時ON | ||||
| M30 |
最大工作距離：10 mm （穩定檢測范圍為0～8 mm） |
GX-M30A | GX-M30A-P | 接近時ON | ||
| GX-M30B | GX-M30B-P | 離開時ON | ||||
| 非屏蔽型 | M12 |
 例.) GX-MK12□ |
最大工作距離：7 mm （穩定檢測范圍為0～5.6 mm） |
GX-MK12A | GX-MK12A-P | 接近時ON |
| GX-MK12B | GX-MK12B-P | 離開時ON | ||||
| M18 |
最大工作距離：12 mm （穩定檢測范圍為0～9.6 mm） |
GX-MK18A | GX-MK18A-P | 接近時ON | ||
| GX-MK18B | GX-MK18B-P | 離開時ON | ||||
| M30 |
最大工作距離：22 mm （穩定檢測范圍為0～17.6 mm） |
GX-MK30A | GX-MK30A-P | 接近時ON | ||
| GX-MK30B | GX-MK30B-P | 離開時ON | ||||
| (注1): | 在檢測面的周圍有金屬的狀態下測得的值。 |
|---|---|
| (注2): |
最大工作距離為傳感器可檢測標準檢測物體的最大距離。 穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離(即使是在使用環境溫度變化和/或電源電壓波動的情況下)。 |
直流2線式(2m長電纜)
| 種類 | 外觀 |
檢測距離 (注1)(注2) |
型號 | 輸出動作 | |
|---|---|---|---|---|---|
| 標準型 | M8 |
 例.) GX-M12□-U |
最大工作距離：1.5 mm （穩定檢測范圍為0～1.2 mm） |
GX-M8A-U | 接近時ON |
| GX-M8B-U | 離開時ON | ||||
| M12 |
最大工作距離：2 mm （穩定檢測范圍為0～1.6 mm） |
GX-M12A-U | 接近時ON | ||
| GX-M12B-U | 離開時ON | ||||
| M18 |
最大工作距離：5 mm （穩定檢測范圍為0～4 mm） |
GX-M18A-U | 接近時ON | ||
| GX-M18B-U | 離開時ON | ||||
| M30 |
最大工作距離：10 mm （穩定檢測范圍為0～8 mm） |
GX-M30A-U | 接近時ON | ||
| GX-M30B-U | 離開時ON | ||||
| 長距離型 | M8 |
最大工作距離：2.5 mm （穩定檢測范圍為0～2 mm） |
GX-ML8A-U | 接近時ON | |
| GX-ML8B-U | 離開時ON | ||||
| M12 |
最大工作距離：4 mm （穩定檢測范圍為0～3.2 mm） |
GX-ML12A-U | 接近時ON | ||
| GX-ML12B-U | 離開時ON | ||||
| M18 |
最大工作距離：8 mm （穩定檢測范圍為0～6.4 mm） |
GX-ML18A-U | 接近時ON | ||
| GX-ML18B-U | 離開時ON | ||||
| M30 |
最大工作距離：15 mm （穩定檢測范圍為0～12 mm） |
GX-ML30A-U | 接近時ON | ||
| GX-ML30B-U | 離開時ON | ||||
| (注1): | 在檢測面的周圍有金屬的狀態下測得的值。 |
|---|---|
| (注2): |
最大工作距離為傳感器可檢測標準檢測物體的最大距離。 穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離(即使是在使用環境溫度變化和/或電源電壓波動的情況下)。 |
M12連接器型(GX-M8□-U和GX-ML8□-U除外)
也可提供M12連接器型。
訂購該類連接器時，應請認準M12連接器型的型號中的“-Z”。
例如：訂購型號為GX-M8A-P的M12連接器時，訂購時的型號應為“GX-M8A-P-Z”。
|
M12中繼連接器型(僅限GX-M8□-U和GX-ML8□-U型)
也可提供M12中繼連接器型產品。
訂購該類連接器時，請認準M12中繼連接器型的型號中的“-J”。
例如：訂購型號為GX-M8A-U的M12中繼連接器型連接器時，訂購時的型號應為“GX-M8A-U-J”。
連接電纜(透過型需2根電纜。)
| 種類 | 型號 | 說明 | ||
|---|---|---|---|---|
|
連接器型 用于M12 |
直型 | CN-24C-C2 | 長度：2 m |
壓圈：?14 mm 電纜外徑：?5.3 mm |
| CN-24C-C5 | 長度：5 m | |||
| 彎頭型 | CN-24CL-C2 | 長度：2 m | ||
| CN-24CL-C5 | 長度：5 m | |||
|
|
規格
直流3線式
| 類型 | 屏蔽型 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 接近時ON | GX-M8A□ | GX-M12A□ | GX-18A□ | GX-M30A□ | ||||||||
| 離開時ON | GX-M8B□ | GX-M12B□ | GX-18B□ | GX-M30B□ | |||||||||
|
最大工作距離 (注2、3) |
1.5 mm ±10 % | 2 mm ±10 % | 5 mm ±10 % | 10 mm ±10 % | |||||||||
|
穩定檢測范圍 (注2、3) |
0～1.2 mm | 0～1.6 mm | 0～4 mm | 0～8 mm | |||||||||
| 標準檢測物體 | 鐵片8×8×t 1 mm | 鐵片12×12×t 1 mm | 鐵片18×18×t 1mm | 鐵片30×30×t 1 mm | |||||||||
| 應差 (注2) | 工作距離(標準檢測物時)的15 %以下 | ||||||||||||
| 重復精度 (注2) | 檢測軸軸向：工作距離的5%以下 | ||||||||||||
| 電源電壓 | 12～24 VDC±10 %，脈動(P-P)：10 %以下 | ||||||||||||
| 消耗電流(注4) | 10 mA以下 | ||||||||||||
| 輸出 |
NPN開路集電極晶體管 ? 最大流入電流200 mA ? 外加電壓：24 V DC以下(輸出和0 V之間) ? 殘余電壓：2 V以下 PNP開路集電極晶體管 ? 最大源電流200 mA ? 外加電壓：24 V DC以下(輸出和+ V之間) ? 殘余電壓：2 V以下 |
||||||||||||
| 使用類別 | DC-12或DC-13 | ||||||||||||
| 短路保護 | 內嵌 | ||||||||||||
| 最大反應頻率 | 5 kHz | 5 kHz | 2 kHz | 1 kHz | |||||||||
尺寸圖
直流3線式屏蔽型

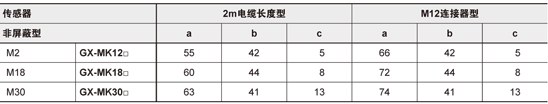

非屏蔽型

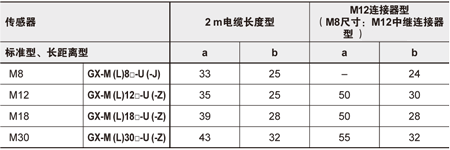

直流2線式標準型、長距離型
